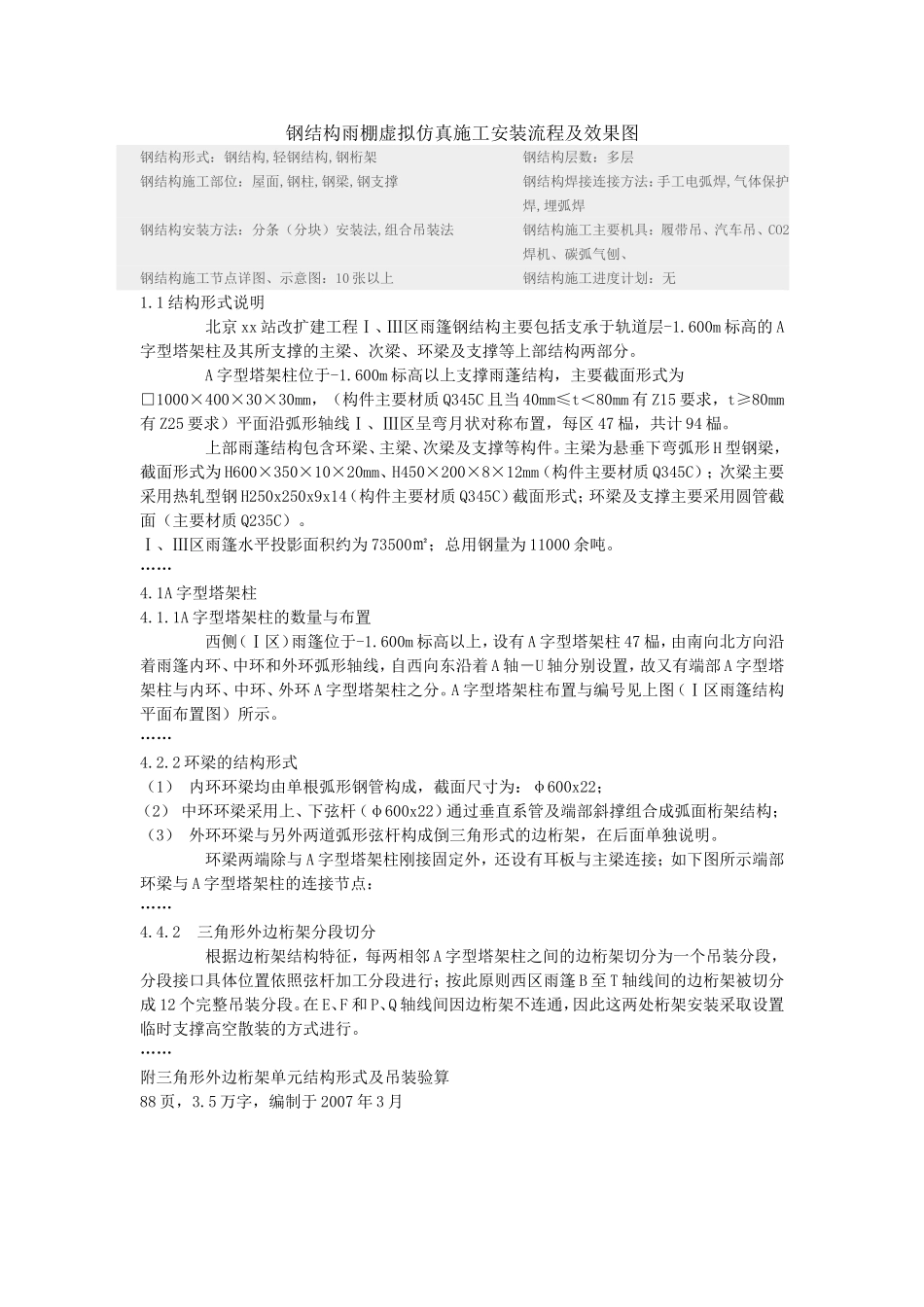

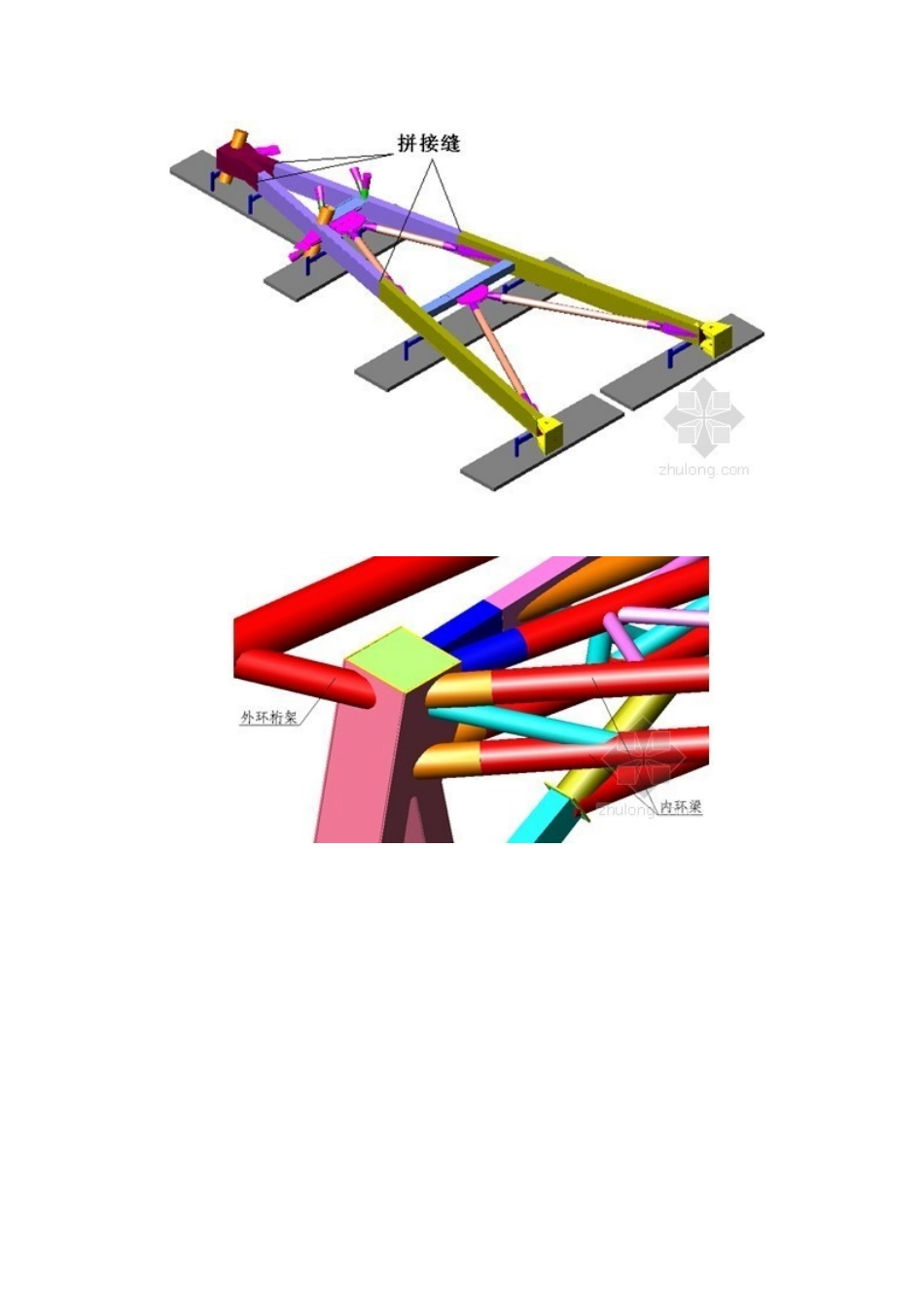

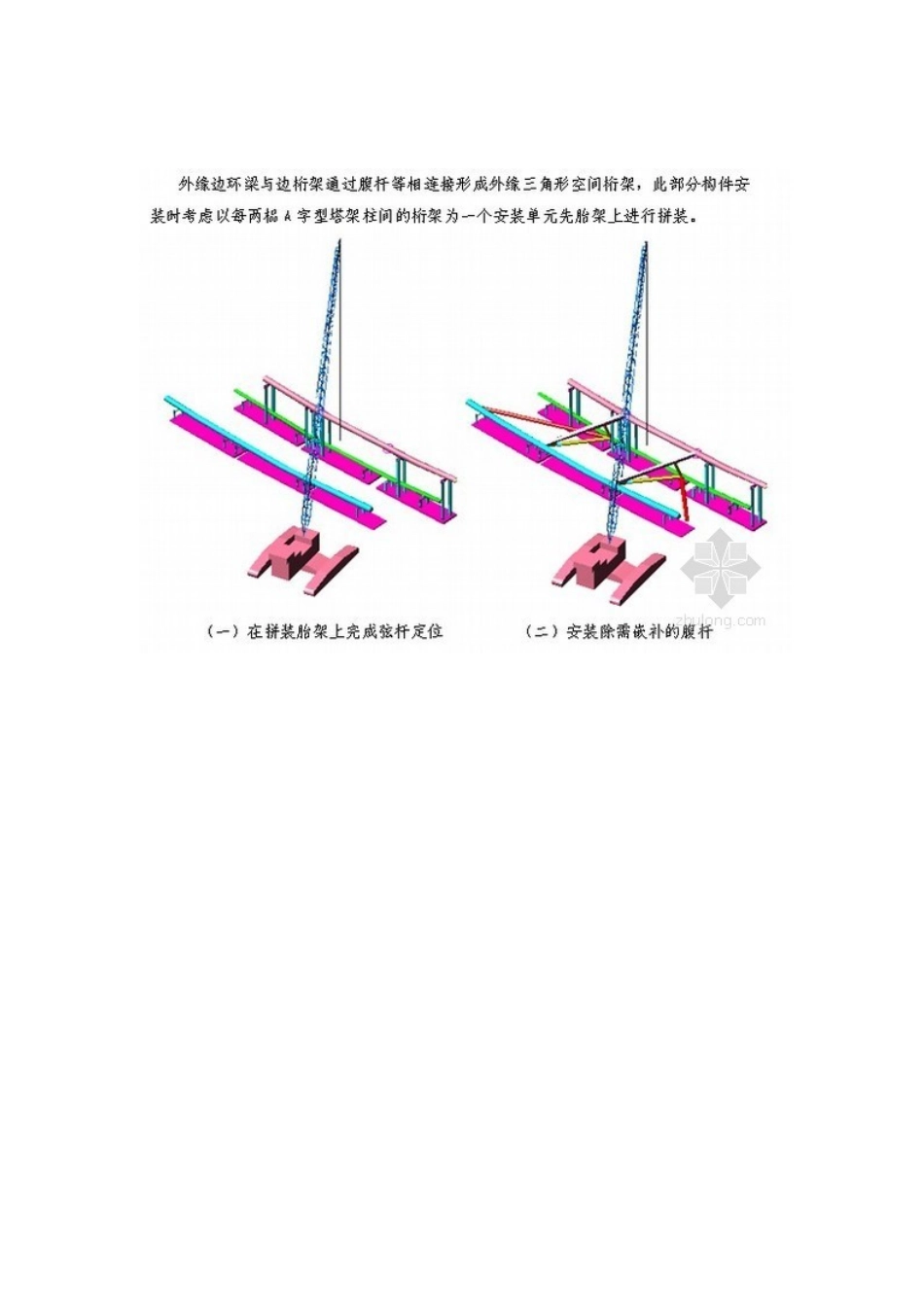

钢结构雨棚虚拟仿真施工安装流程及效果图钢结构形式:钢结构,轻钢结构,钢桁架钢结构层数:多层钢结构施工部位:屋面,钢柱,钢梁,钢支撑钢结构焊接连接方法:手工电弧焊,气体保护焊,埋弧焊钢结构安装方法:分条(分块)安装法,组合吊装法钢结构施工主要机具:履带吊、汽车吊、CO2焊机、碳弧气刨、钢结构施工节点详图、示意图:10张以上钢结构施工进度计划:无1.1结构形式说明北京xx站改扩建工程Ⅰ、Ⅲ区雨篷钢结构主要包括支承于轨道层-1.600m标高的A字型塔架柱及其所支撑的主梁、次梁、环梁及支撑等上部结构两部分。A字型塔架柱位于-1.600m标高以上支撑雨蓬结构,主要截面形式为□1000×400×30×30mm,(构件主要材质Q345C且当40mm≤t<80mm有Z15要求,t≥80mm有Z25要求)平面沿弧形轴线Ⅰ、Ⅲ区呈弯月状对称布置,每区47榀,共计94榀。上部雨蓬结构包含环梁、主梁、次梁及支撑等构件。主梁为悬垂下弯弧形H型钢梁,截面形式为H600×350×10×20mm、H450×200×8×12mm(构件主要材质Q345C);次梁主要采用热轧型钢H250x250x9x14(构件主要材质Q345C)截面形式;环梁及支撑主要采用圆管截面(主要材质Q235C)。Ⅰ、Ⅲ区雨篷水平投影面积约为73500㎡;总用钢量为11000余吨。……4.1A字型塔架柱4.1.1A字型塔架柱的数量与布置西侧(Ⅰ区)雨篷位于-1.600m标高以上,设有A字型塔架柱47榀,由南向北方向沿着雨篷内环、中环和外环弧形轴线,自西向东沿着A轴-U轴分别设置,故又有端部A字型塔架柱与内环、中环、外环A字型塔架柱之分。A字型塔架柱布置与编号见上图(Ⅰ区雨篷结构平面布置图)所示。……4.2.2环梁的结构形式(1)内环环梁均由单根弧形钢管构成,截面尺寸为:φ600x22;(2)中环环梁采用上、下弦杆(φ600x22)通过垂直系管及端部斜撑组合成弧面桁架结构;(3)外环环梁与另外两道弧形弦杆构成倒三角形式的边桁架,在后面单独说明。环梁两端除与A字型塔架柱刚接固定外,还设有耳板与主梁连接;如下图所示端部环梁与A字型塔架柱的连接节点:……4.4.2三角形外边桁架分段切分根据边桁架结构特征,每两相邻A字型塔架柱之间的边桁架切分为一个吊装分段,分段接口具体位置依照弦杆加工分段进行;按此原则西区雨篷B至T轴线间的边桁架被切分成12个完整吊装分段。在E、F和P、Q轴线间因边桁架不连通,因此这两处桁架安装采取设置临时支撑高空散装的方式进行。……附三角形外边桁架单元结构形式及吊装验算88页,3.5万字,编制于2007年3月1、采用120吨履带吊将站台雨棚钢柱安装完成2、搭设支撑架,吊装第一榀张弦桁架3、吊装第二榀张弦桁架,并与中间球节点进行连接4、吊装第三榀张弦桁架5、吊装第四榀张弦桁架6、安装桁架间支撑及GZ27、吊装第五榀张弦桁架8、安装第六榀张弦桁架9、吊装桁架间的系杆及索结构10、吊装下榀张弦桁架结构11、安装至第七榀张弦桁架时,拆除第一组桁架的支撑12、安装第八榀张弦桁架,拆除第二组桁架支撑13、安装第九榀张弦桁架,拆除第三组桁架支撑14、同理,将剩余张弦桁架吊装完成15、屋盖结构体系完成,进行局部索力微调,拆除支撑架16、站台雨棚钢结构安装完成图5
