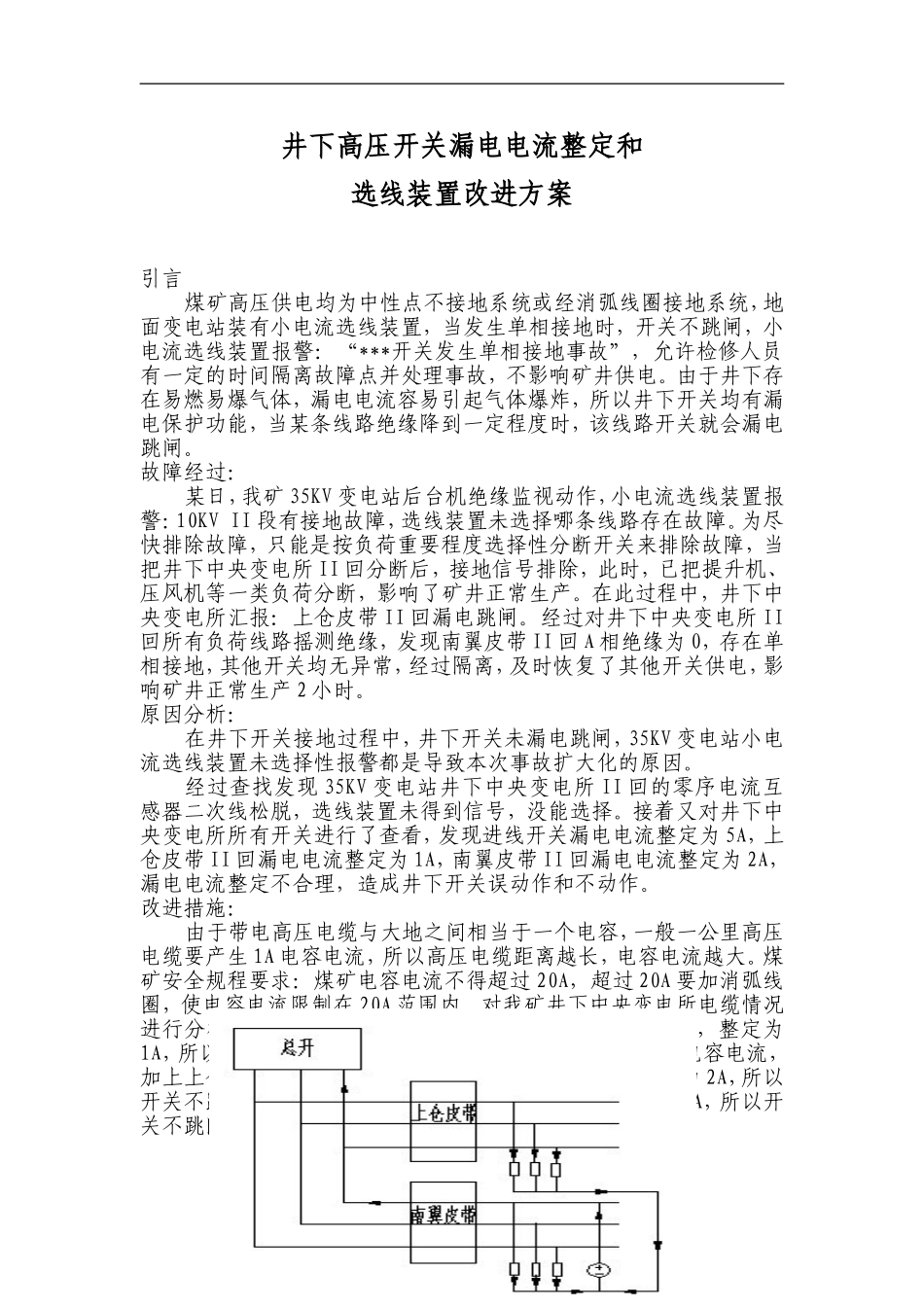

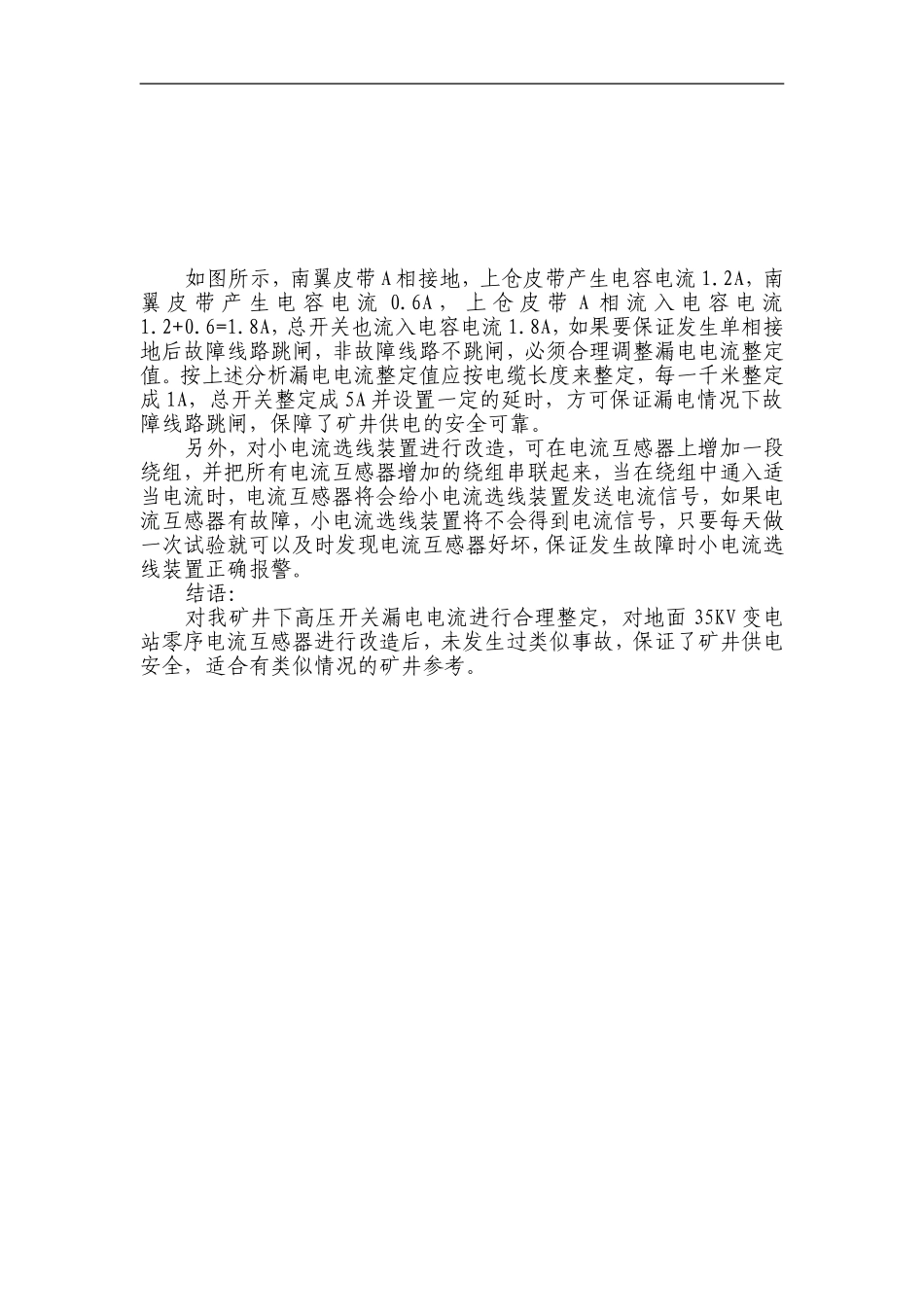

井下高压开关漏电电流整定和选线装置改进方案引言煤矿高压供电均为中性点不接地系统或经消弧线圈接地系统，地面变电站装有小电流选线装置，当发生单相接地时，开关不跳闸，小电流选线装置报警：“***开关发生单相接地事故”，允许检修人员有一定的时间隔离故障点并处理事故，不影响矿井供电。由于井下存在易燃易爆气体，漏电电流容易引起气体爆炸，所以井下开关均有漏电保护功能，当某条线路绝缘降到一定程度时，该线路开关就会漏电跳闸。故障经过：某日，我矿35KV变电站后台机绝缘监视动作，小电流选线装置报警：10KVII段有接地故障，选线装置未选择哪条线路存在故障。为尽快排除故障，只能是按负荷重要程度选择性分断开关来排除故障，当把井下中央变电所II回分断后，接地信号排除，此时，已把提升机、压风机等一类负荷分断，影响了矿井正常生产。在此过程中，井下中央变电所汇报：上仓皮带II回漏电跳闸。经过对井下中央变电所II回所有负荷线路摇测绝缘，发现南翼皮带II回A相绝缘为0，存在单相接地，其他开关均无异常，经过隔离，及时恢复了其他开关供电，影响矿井正常生产2小时。原因分析：在井下开关接地过程中，井下开关未漏电跳闸，35KV变电站小电流选线装置未选择性报警都是导致本次事故扩大化的原因。经过查找发现35KV变电站井下中央变电所II回的零序电流互感器二次线松脱，选线装置未得到信号，没能选择。接着又对井下中央变电所所有开关进行了查看，发现进线开关漏电电流整定为5A，上仓皮带II回漏电电流整定为1A，南翼皮带II回漏电电流整定为2A，漏电电流整定不合理，造成井下开关误动作和不动作。改进措施：由于带电高压电缆与大地之间相当于一个电容，一般一公里高压电缆要产生1A电容电流，所以高压电缆距离越长，电容电流越大。煤矿安全规程要求：煤矿电容电流不得超过20A，超过20A要加消弧线圈，使电容电流限制在20A范围内。对我矿井下中央变电所电缆情况进行分析：上仓皮带II回1200米，会产生1.2A电容电流，整定为1A，所以开关会跳闸；南翼皮带II回600米，会产生0.6A电容电流，加上上仓皮带II回流过的电容电流，共计流过1.8A，整定为2A，所以开关不跳闸；总进线开关流过的电容电流为1.8A，整定为5A，所以开关不跳闸。电容电流产生路径如下图所示：如图所示，南翼皮带A相接地，上仓皮带产生电容电流1.2A，南翼皮带产生电容电流0.6A，上仓皮带A相流入电容电流1.2+0.6=1.8A，总开关也流入电容电流1.8A，如果要保证发生单相接地后故障线路跳闸，非故障线路不跳闸，必须合理调整漏电电流整定值。按上述分析漏电电流整定值应按电缆长度来整定，每一千米整定成1A，总开关整定成5A并设置一定的延时，方可保证漏电情况下故障线路跳闸，保障了矿井供电的安全可靠。另外，对小电流选线装置进行改造，可在电流互感器上增加一段绕组，并把所有电流互感器增加的绕组串联起来，当在绕组中通入适当电流时，电流互感器将会给小电流选线装置发送电流信号，如果电流互感器有故障，小电流选线装置将不会得到电流信号，只要每天做一次试验就可以及时发现电流互感器好坏，保证发生故障时小电流选线装置正确报警。结语：对我矿井下高压开关漏电电流进行合理整定，对地面35KV变电站零序电流互感器进行改造后，未发生过类似事故，保证了矿井供电安全，适合有类似情况的矿井参考。
