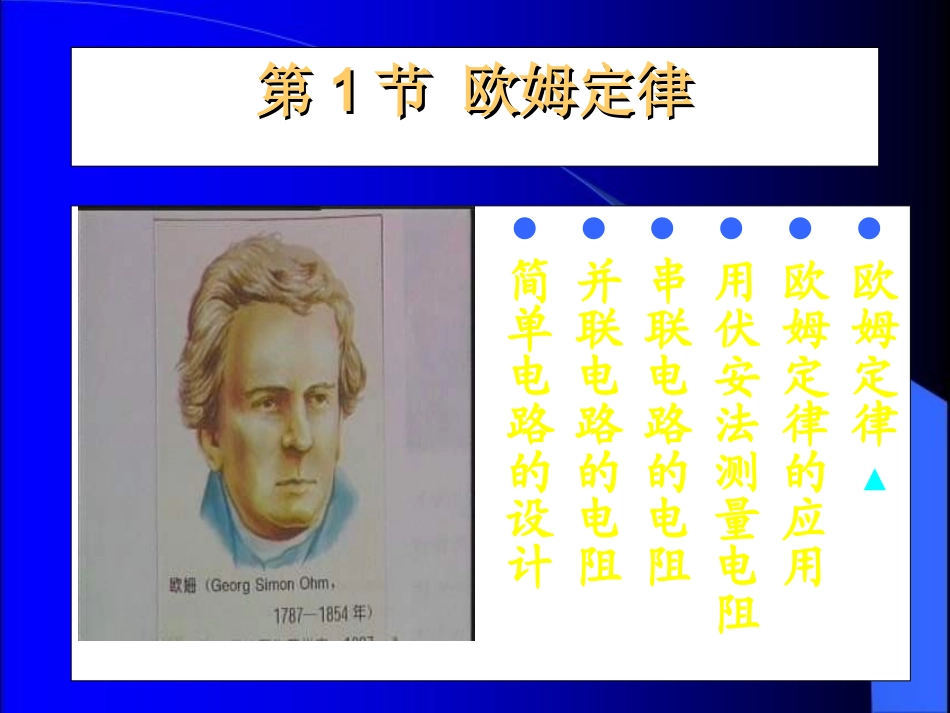

欧姆定律课件--张新峰._第1页
1/7

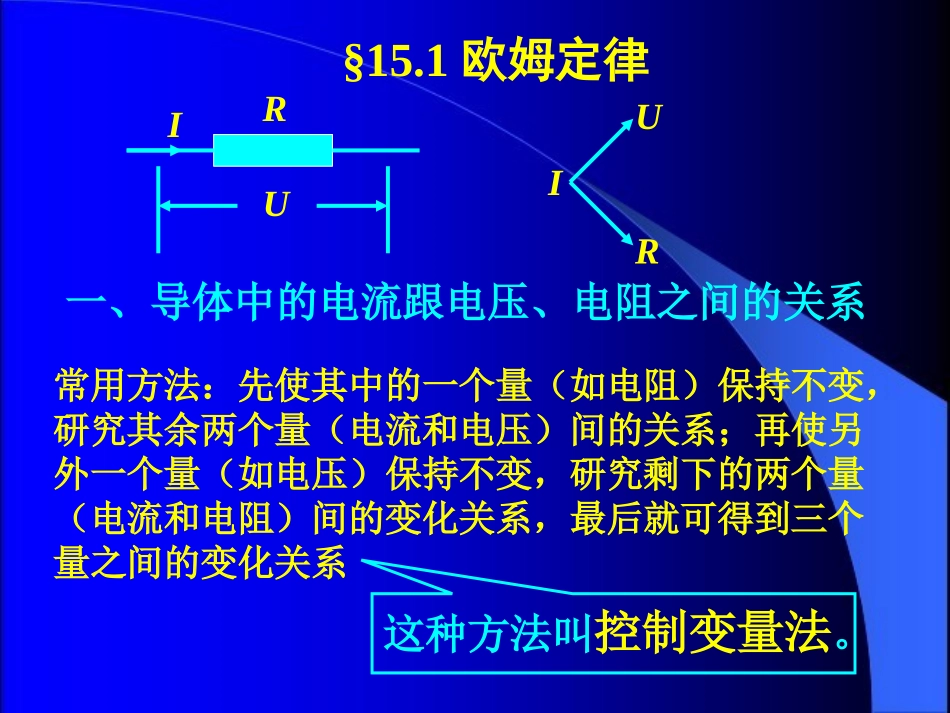

欧姆定律课件--张新峰._第2页
2/7

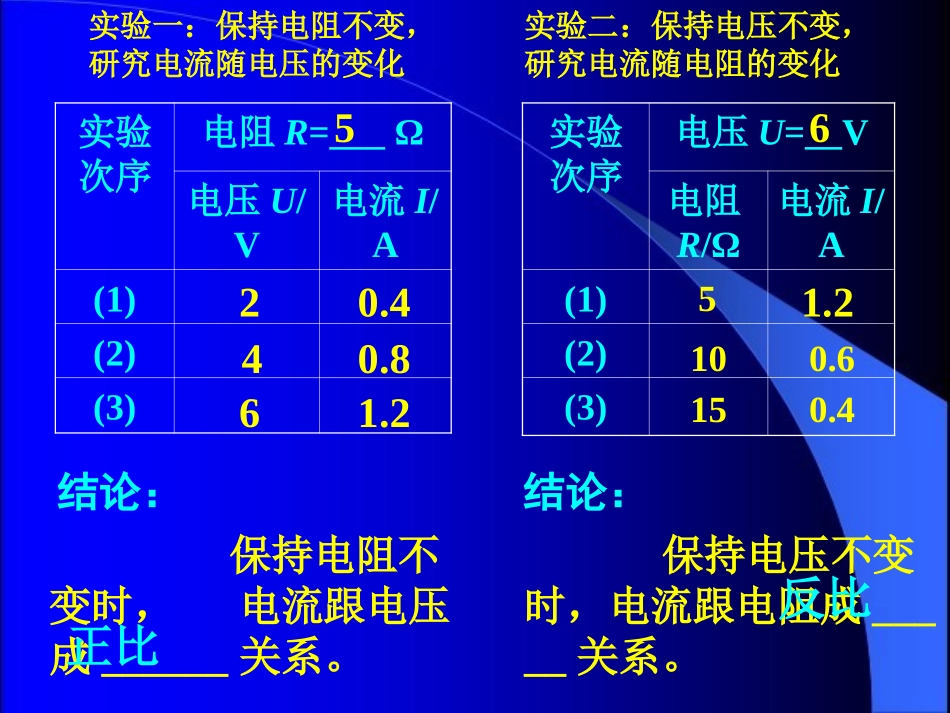

欧姆定律课件--张新峰._第3页
3/7
第第11节欧姆定律节欧姆定律欧姆定律欧姆定律的应用用伏安法测量电阻串联电路的电阻并联电路的电阻简单电路的设计§15.1欧姆定律RUIURI一、导体中的电流跟电压、电阻之间的关系常用方法:先使其中的一个量(如电阻)保持不变,研究其余两个量(电流和电压)间的关系;再使另外一个量(如电压)保持不变,研究剩下的两个量(电流和电阻)间的变化关系,最后就可得到三个量之间的变化关系这种方法叫控制变量法。实验一:保持电阻不变,研究电流随电压的变化实验二:保持电压不变,研究电流随电阻的变化实验次序电阻R=___Ω电压U/V电流I/A(1)(2)(3)实验次序电压U=__V电阻R/Ω电流I/A(1)(2)(3)保持电阻不变时,电流跟电压成______关系。保持电压不变时,电流跟电阻成_____关系。结论:51.20.80.46426105151.20.60.4正比结论:反比二、欧姆定律1.内容:一段导体中的电流,跟这段导体两端的电压成正比,跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式:IRU=3.变换公式:U=IRR=IUR(Ω)单位:I(A)U(V)RUI三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似,把电阻R说成跟电压成正比,跟电流成反比。你认为这种说法对吗?为什么?2.当加在某导体两端电压为4V时,通过它的电流为0.25A,则这导体的电阻为______Ω;当加在它两端的电压增大1倍时,该导体的电阻为______Ω,导体中通过的电流为_______A。答:不对。因为电阻是导体本身的一种性质,它只跟导体的材料、长度、横截面积和温度有关,跟电流、电压无关。160.5163.试根据欧姆定律,完成下列表格。次序电压U/V电流I/A电阻R/Ω(1)20.5(2)102(3)354155祝同学们学习愉快!
