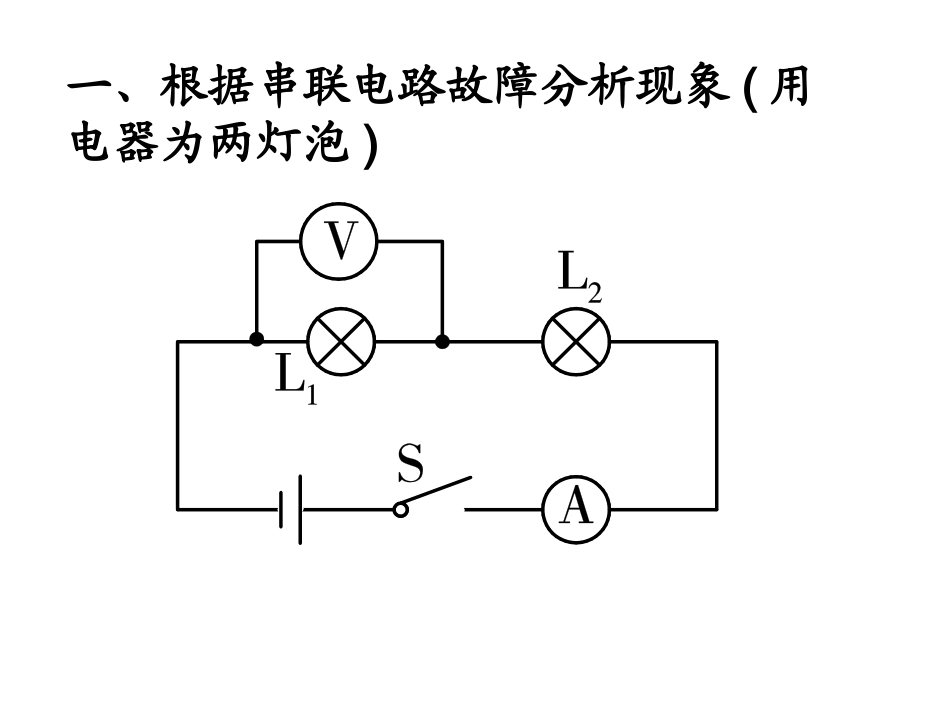

中考专题复习系列中考专题复习系列之电路故障分析文峰学校郑荷萍中考专题复习系列一、考点问题分析1、电路故障：整个电路或部分电路的用电器不能工作，电流表、电压表没有读数或读数异常的问题。2、考情分析：考点一般包括两方面的内容：一是故障的类型判断，即电路出现的故障是短路还是断路；二是故障的位置，即故障发生在哪个元件上。一、根据串联电路故障分析现象(用电器为两灯泡)二、根据并联电路故障分析现象(用电器为两灯泡)A1A2A3V中考专题复习系列1、如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良B、电流表损坏，断路，其他元件完好C、灯L1发生灯丝烧断D、灯L2发生短路，其他元件完好C小试牛刀中考专题复习系列2、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路ABCB小试牛刀3、如图所示，电源电压3V(保持不变)。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断()A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路D小试牛刀中考专题复习系列4、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是()A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路D小试牛刀思路图解图解串联电路故障判断思路(假如故障只在L1或L2上)：5、如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是()A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路B小试牛刀中考专题复习系列6、如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L2断路B．L1断路C．L2短路D．L1短路B小试牛刀思路图解A1A2A3V中考专题复习系列变式提升7、小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S后，发现两灯均不发光。他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路A8、如图所示的电路中，电源电压恒为24V，电阻R1＝R2＝120Ω，两只电流表的量程均为0～0.6A。当闭合开关时，两只电流表的示数均为0.2A。若故障由这两个电阻中的其中一个引起，则出现的故障是()A．R2短路B．R2断路C．R1短路D．R1断路变式提升D9．如图所示电路中，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50A，电压表的读数为2.50V。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60A，电压表的读数为3.00V。则电源电压为____V，电路中出现的故障是。变式提升3电阻R1断路10、如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1、R2上，用某完好的定值电阻R(R＜R1)替换R2，替换前后两电表的示数恰好不变，则()A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路变式提升A11、如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一只电压表示数变大，则()A．另一个电压表示数变小B．其中有一盏灯亮度不变C．灯L2可能断路D．灯L2可能短路C变式提升图解并联电路故障判断思路(假如故障只在R1或R2上)：思路图解示数不变A1R1断路无示数R2断路断路A2A2思路图解图解并联电路故障判断思路(假如故障只在L1或L2上)：灯都不亮只有一盏灯亮某灯短路或两灯都断路不亮的这盏灯断路
