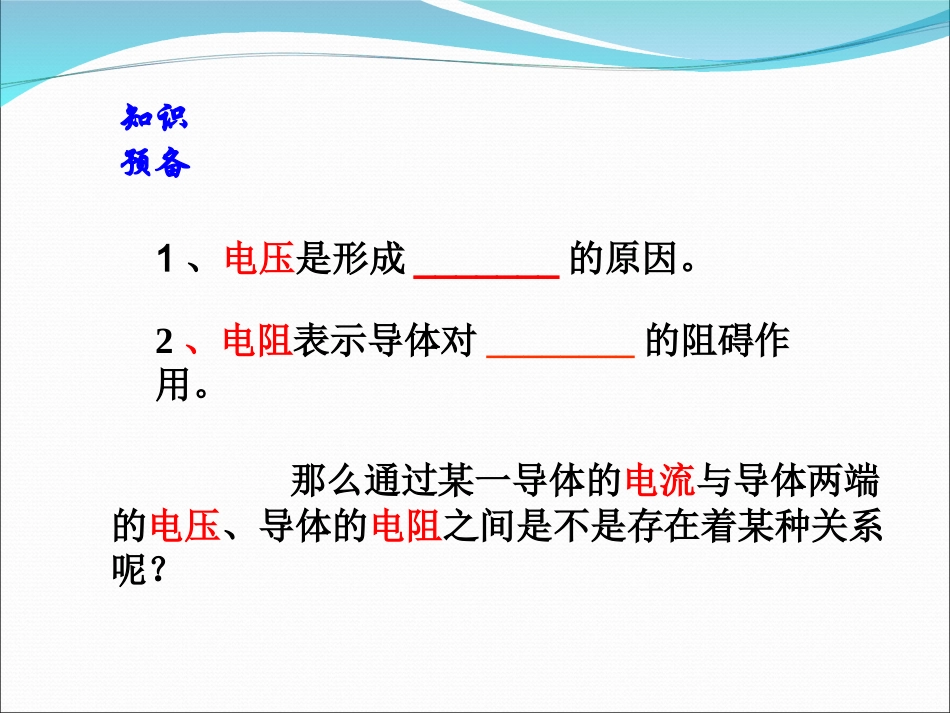

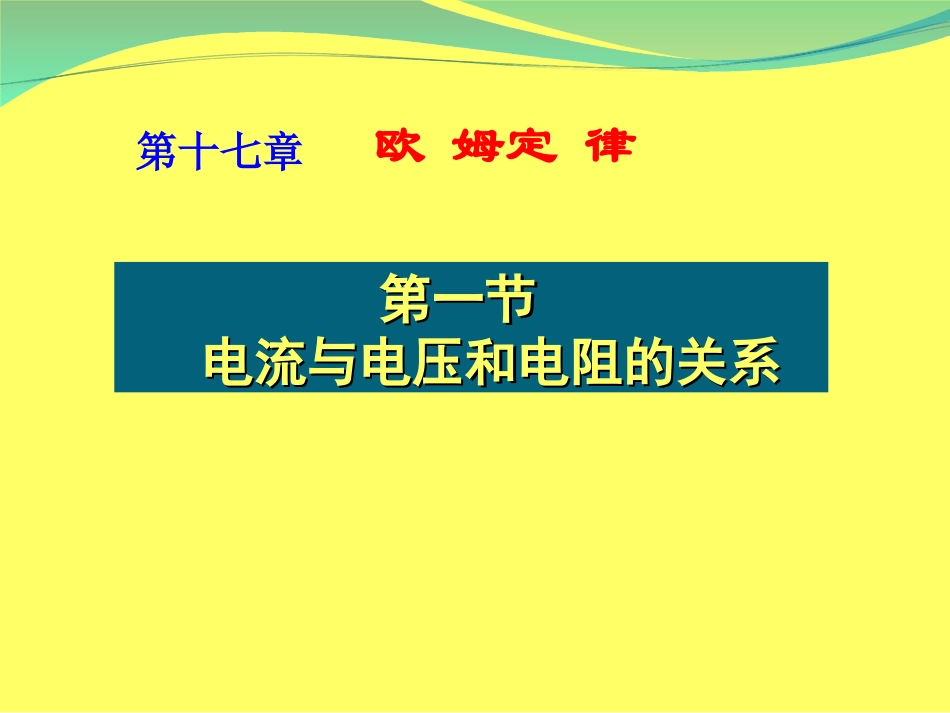

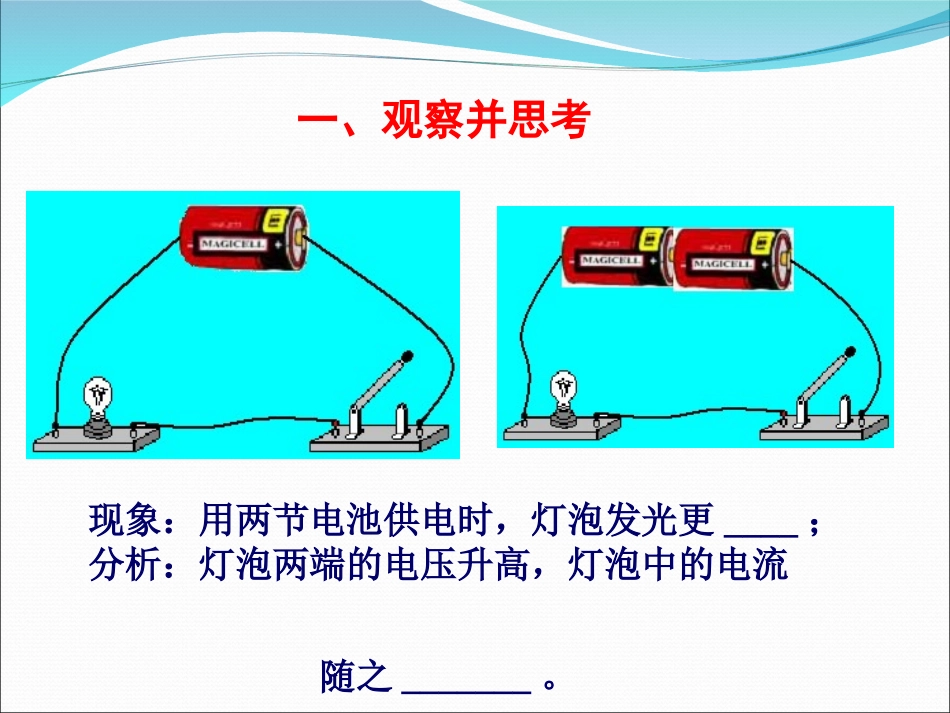

欧姆定律第一节第一节电流与电压和电阻的关系电流与电压和电阻的关系第十七章知识预备2、电阻表示导体对________的阻碍作用。那么通过某一导体的电流与导体两端的电压、导体的电阻之间是不是存在着某种关系呢?1、电压是形成_______的原因。一、观察并思考现象:用两节电池供电时,灯泡发光更____;分析:灯泡两端的电压升高,灯泡中的电流随之_______。二、观察以下实验并思考电流与电阻有关。电路中电阻增大,电路中的电流反而_______。由上面实验我们可以看出由上面实验我们可以看出电流同时受电压、电阻两个因电流同时受电压、电阻两个因素的影响,我们该用什么方法素的影响,我们该用什么方法来研究呢?来研究呢?确定研究方法:控制变量法具体做法:2.控制电压一定,探究电流与电阻的关系。1.控制电阻一定,探究电流与电压的关系。探究要探究当电阻一定时,电流与电压的关系,应如何设计实验方案?你可以这样考虑:1、要测量哪些物理量?2、需要什么测量工具?导体中的电流I和导体两端的电压U电流I——电流表;电压U——电压表AVRR′滑动变阻器的作用:改变R两端的电压3、怎样设计实验电路图?实验数据收集:保持电阻R不变,研究电流I随电压U变化的情况。实验电压(V)电流(A)112233电阻R=10Ω实验:电阻为10Ω时,电流与电压的关系结论:保持电阻不变时,电流跟电压成___关系。结论1:正比实验次序电阻R=_Ω电压/伏电流/安(1)(2)(3)10321电流跟电压成___关系。实验电压(V)电流(A)110.1220.2330.3正比分析与论证电阻R=10Ω保持电阻不变时,U/VI/AO····在分析实验数据时,还可采用图像法保持电阻不变时,电流随电压变化的图像。1320.10.30.2进行实验结论1:保持电阻不变时,电流跟电压成___关系。正比实验二:控制电压一定,探究电流与电阻的关系实验步骤1、按电路图连接电路;(注意:连接电路前先断开开关,并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱。)2、记下电阻值(如5Ω),闭合开关,移动滑动变阻器的滑片,使电压表的示数为某一值(如2V),记下电流表的示数,把数据记录在表格中;实验二:控制电压一定,探究电流与电阻的关系3、更换一个新的电阻,记下其阻值(如10Ω),移动滑动变阻器的滑片,使电压表的示数保持不变(如仍为2V),记下电流表的示数,把数据记录在表格中;4、再更换一个新的电阻,记下其阻值(如15Ω),重复上次实验。5、分析数据,得出结论当电压一定时,通过导体的电流跟它的电阻成反比。6、本实验中滑动变阻器的作用是:控制导体两端的电压保持不变。AVRR′实验的电路图。1.滑动变阻器的作用:使R两端的电压保持不变2.实验时,电路中要更换的器材R的大小保持_____不变,研究电流随电阻的变化。实验次序电压电阻R/Ω电流I/A1U=__V22438电压进行实验与收集证据24、实验二.电压不变时,电流与电阻的关系实验次序电压U=_V电阻/Ω电流/安(1)(2)(3)结论2:保持电压不变时,电流跟电阻成反比关系。实验次序电压电阻R/Ω电流I/A1U=__V22438210.50.25分析与论证结论:保持电压不变时,导体的电流与电压成反比小结:第1节电流与电压和电阻的关系实验一:探究电流与电压的关系电阻一定时,研究电流与电压的定量关系。实验电路图结论1:在电阻一定的情况下,通过导体的电流与导体两端的电压成正比。实验二:探究电流与电阻的关系电压一定时,研究电流与电阻的定量关系。结论2:在电压一定时,通过导体的电流与导体的电阻成反比。
