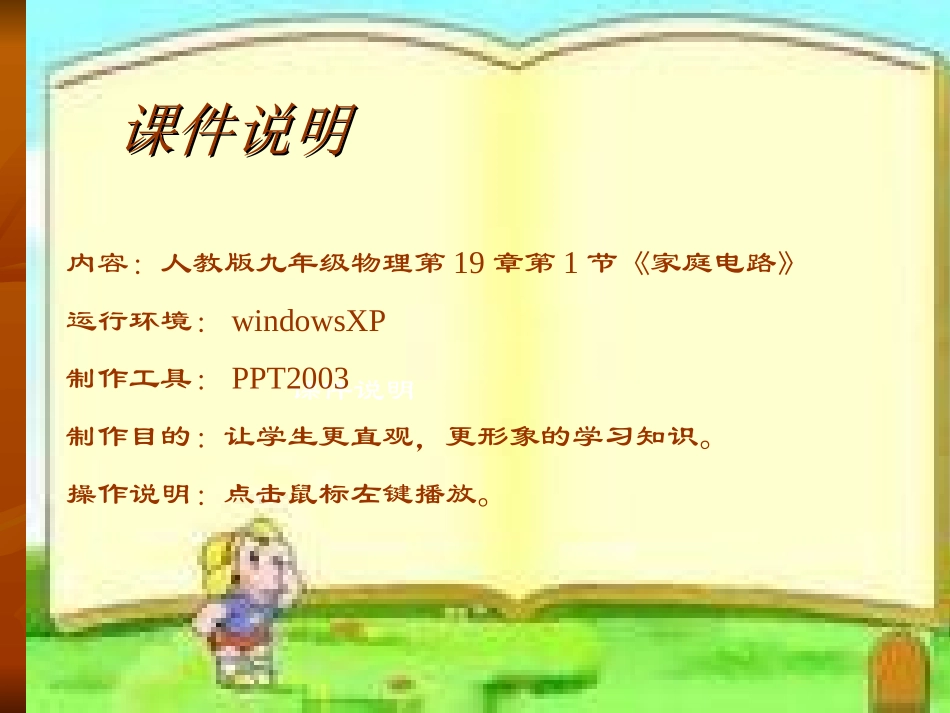

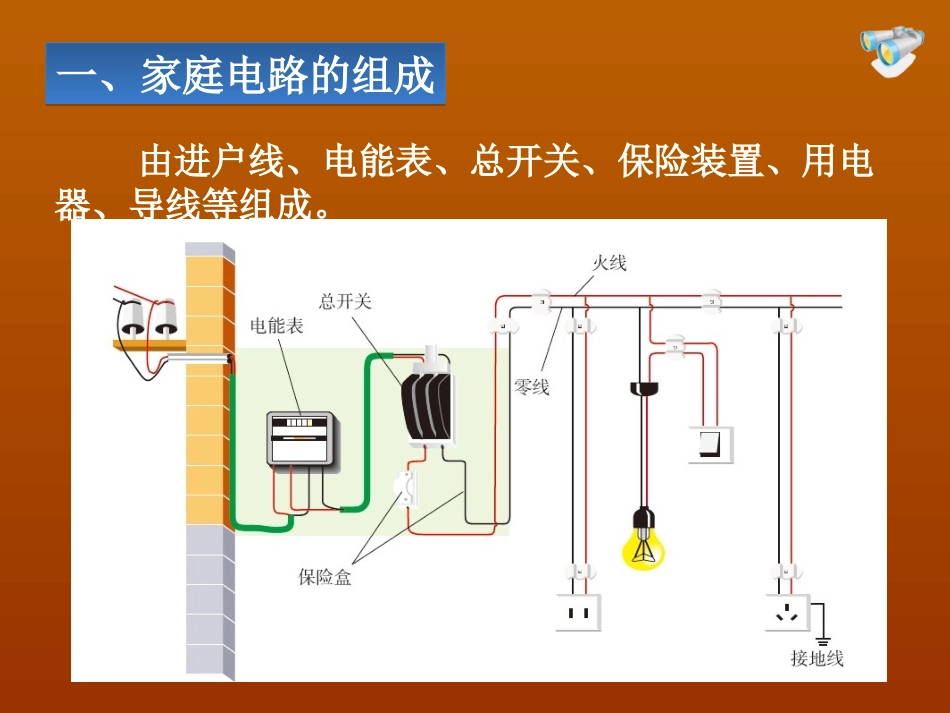

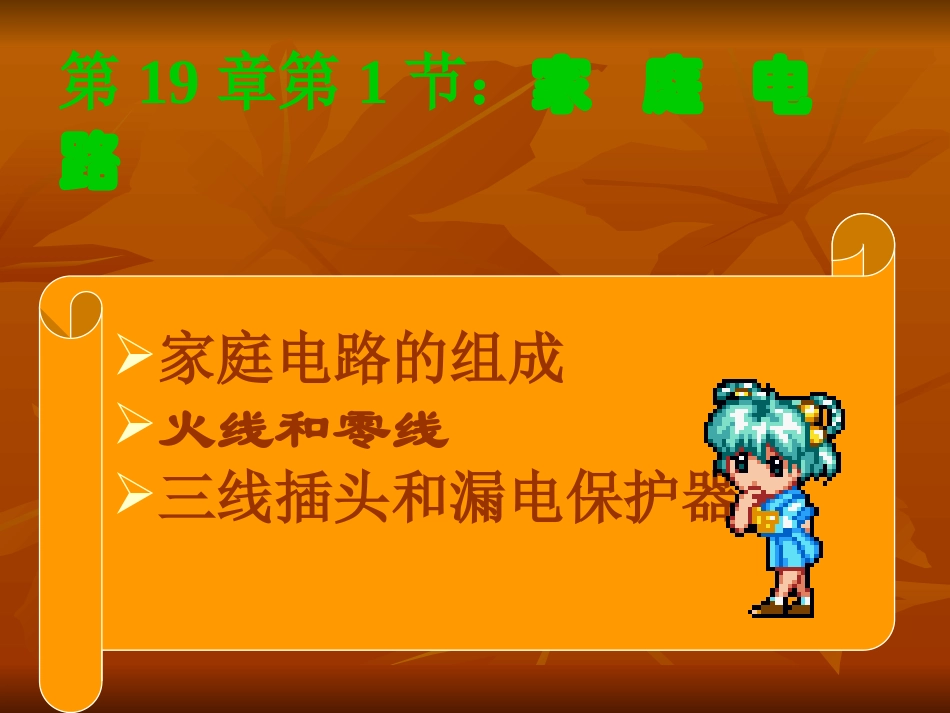

课件说明课件说明课件说明内容：人教版九年级物理第19章第1节《家庭电路》运行环境：windowsXP制作工具：PPT2003制作目的：让学生更直观，更形象的学习知识。操作说明：点击鼠标左键播放。第19章第1节：家庭电路家庭电路的组成火线和零线三线插头和漏电保护器由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成1．电能表（1）作用：（2）安装：测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4kw·h（3）读数：2．总开关串联在干路中，控制室内全部电路的通与断。3．保险装置①作用：②材料：③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关3．保险装置现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？二、火线和零线二、火线和零线1．试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体笔尾金属体弹簧二、火线和零线二、火线和零线（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！错误的使用方法2．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。1．三线插头三孔插座三脚插头三、三线插头和漏电保护器三、三线插头和漏电保护器有关插座固定插座可移动的插座两孔插座三孔插座接零线N接火线L接地E火零线线火零线线三线插头和漏电保护器两孔插座三孔插座火线零线接地接线方式2．漏电保护器空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想小结：家庭电路由哪些部分组成？电能表是测什么的呢？“220V5A”表示什么？测电笔是用来测什么的？怎样使用？三孔插座的三个孔分别连接什么的？当堂检测当堂检测11、家庭电路的组成顺序是（）、家庭电路的组成顺序是（）A.A.电能表，总开关，用电器，保险装置电能表，总开关，用电器，保险装置B.B.总开关，电能表，保险装置，用电器总开关，电能表，保险装置，用电器C.C.电能表，总开关，保险装置，用电器电能表，总开关，保险装置，用电器22、家庭电路中，各用电器之间是、家庭电路中，各用电器之间是的，用电器的，用电器与插座之间是与插座之间是的，控制电灯的开关接在的，控制电灯的开关接在和电灯之间和电灯之间。。33、试电笔的作用是用来、试电笔的作用是用来火线和零线的。火线和零线的。44、我国家庭电路电压是、我国家庭电路电压是为了用电安全为了用电安全家用电家用电器的金属外壳必须可靠器的金属外壳必须可靠使用使用孔孔插座。插座。C并并联火线辨别220V接地三谢谢大家！谢谢大家！
