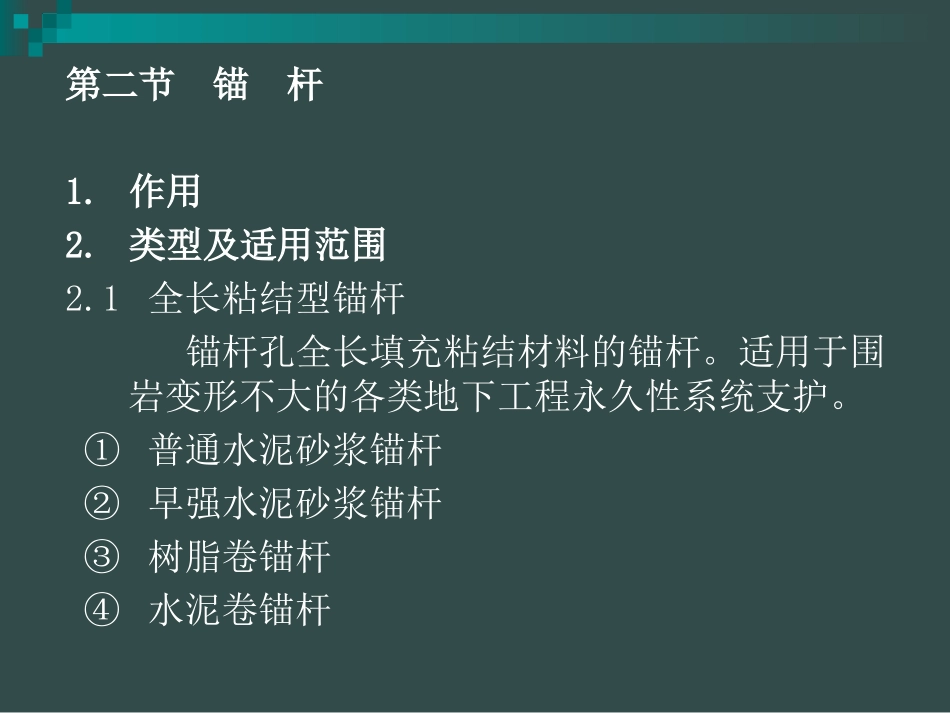

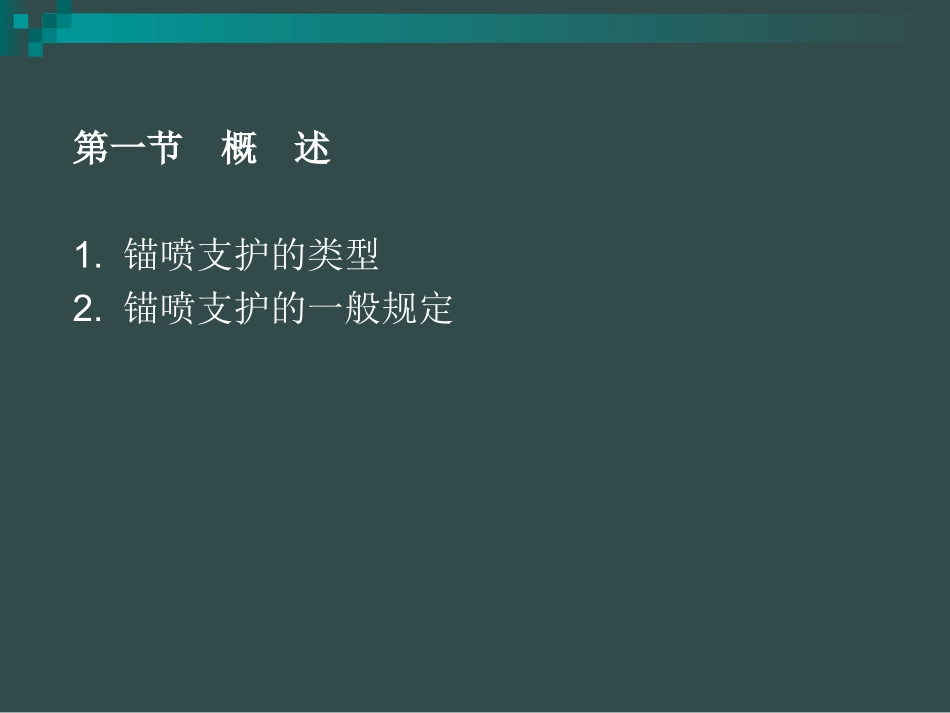

锚喷支护工程第一节概述1.锚喷支护的类型2.锚喷支护的一般规定第二节锚杆1.作用2.类型及适用范围2.1全长粘结型锚杆锚杆孔全长填充粘结材料的锚杆。适用于围岩变形不大的各类地下工程永久性系统支护。①普通水泥砂浆锚杆②早强水泥砂浆锚杆③树脂卷锚杆④水泥卷锚杆2.2端头锚固型锚杆采用粘结材料或机械装置将锚杆里端锚固的锚杆，适用于裂隙性的坚硬岩体局部支护。安装后能立即提供支护能力。①楔缝式锚杆②倒楔式锚杆③胀壳式锚杆④树脂锚固锚杆⑤快硬水泥卷锚固锚杆2.3磨擦型锚杆靠锚杆体与孔壁之间的摩擦力起锚固作用的锚杆。适用于软弱破碎、经过爆破振动、矿山巷道。安装后立即提供支护能力、韧性好。①缝管锚杆②楔管锚杆③水胀锚杆2.4加强型锚杆锚杆体由多根钢筋组成，以提高支护能力。2.5预应力锚杆设计对张拉有要求的张拉型锚杆。能对岩体施加大于200kN的预应力，且能处理深部的稳定问题。适用于大跨度地下工程的系统支护、局部大的不稳定块体支护。2.6自钻式锚杆是一种将钻进、注浆、锚固结合为一体的锚杆。适用于易塌孔、必须采用跟套管钻进的复杂地层。3.工艺流程及材料3.1普通砂浆锚杆3.1.1先注浆后插杆测量定位→钻孔就位→钻孔→洗（冲）孔→灌注水泥砂浆→安装锚杆→封孔灌浆→检测。适用于垂直孔、下斜孔。3.1.2先插杆后注浆测量定位→钻孔就位→钻孔→洗（冲）孔→安装锚杆（跟进进浆管和排气管）→灌注水泥砂浆→检测。适用于水平孔、仰角孔。3.1.2杆体材料：杆体宜采用Ⅱ、Ⅲ级钢筋、直径宜为16～32mm。使用前应平直、除锈、除油。3.1.3粘结材料：水泥砂浆保护层不小于8mm，水泥：普通硅酸盐32.5、42.3中细砂：颗粒不应大于2.5mm(规范)水泥砂浆配合比：水泥∶砂宜为1∶1～1∶2（重量比）,水灰比为0.38～0.43。3.1.4垫板采用不小于6mm厚的钢板，一般是150mm×150mm平板式3.2预应力锚杆3.2.1采用的是端头锚固型式，锚杆分为锚固段及张拉段，锚固段段长一般是3m。测量定位→钻孔就位→钻孔→洗（冲）孔→固结灌浆（软弱破碎、渗漏量大的岩体，要先进行固结灌浆）→锚墩制作→安装锚杆（跟进进浆管和排气管，）→锚固段灌注水泥砂浆→安装工作锚具→待锚固段及墩头达到龄期→分级张拉（在油泵的配合下，使用千斤顶。先取设计张拉荷载的20%，预张拉1～2次，最后要达到设计张拉荷载105%～110%）→锁定（拧紧螺帽）→检测。3.2.2杆体材料一般采用高强精轧螺纹钢筋3.2.3水泥砂浆水泥∶砂为1∶1（重量比）,水灰比为0.45～0.50。4.单价编制第三节预应力锚索1.作用及特点在外荷载作用前，针对建筑物可能移滑拉裂的方向，利用钢绞线束或钢丝线束预先施加主动压力，以提高结构及高边坡的抗滑和防裂能力。分为有粘结预应力锚索和无粘结预应力锚索。有粘结预应力锚索：张拉完成后，张拉段被充满锚索孔的粘结材料直接包裹而不能自由变形的预应力锚索。无粘结预应力锚索：张拉段经过特殊处理，张拉完成后张拉段不被粘结材料直接包裹而能自由变形的预应力锚索。2.锚索结构分为三部分：（图）锚固段,也叫内锚段（头），是预应力锚索的内部持力端，置于稳定岩体中，通过胶结材料水泥浆材或是金属加工的机械装置和岩体紧密结合，对锚索提供锚固力。张拉段，对在施加张拉时可以伸长的部分，当锚索锁定后依靠自由伸长部分的弹性变形，对被锚固体施加预应力。外锚头，是实现张拉和锁定的支撑装置。3.锚索体钢绞线、钢丝线束4.粘结材料水泥浆或水泥砂浆、外加剂5.工艺流程①测量定位→钻孔→洗（冲）孔→压水试验→固结灌浆另①编索②下索③锚固段灌注水泥砂浆或水泥浆④锚墩制作⑤安装工作锚具→预拉⑥分级张拉⑦灌浆封孔⑧外锚头保护6.单价编制第四节喷砼支护喷射混凝土：是借助喷射机械，利用压缩空气将按一定比例配合的拌合料，通过管道输送并以高速喷射到受喷面（岩面、旧建筑物等）上凝结硬化而成的一种混凝土。1.作用2.优点① 高压喷射使水泥与骨料反复连续撞击压密，∴力学强度高、耐久性好；② 施工中运输、浇注、捣固为一道∴工序简单；③ 通过输料软膏在高空、深坑、狭小工序，一般不采用模板，向任意方向喷射，∴机动灵活；④ 添加外加剂，∴可以改善混凝土的性能。3.材...
