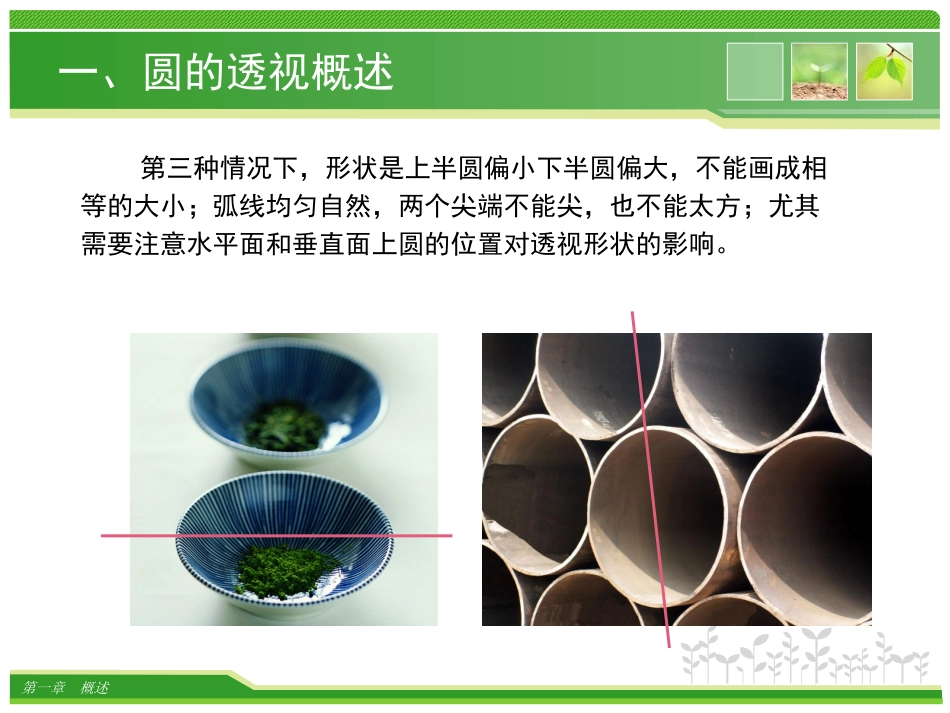

第一章概述透视圆的透视画法第一章概述一、圆的透视概述①圆在画面上或所在平面平行于画面，透视是个正圆；②圆所在的平面通过视点，透视是条直线；③除上述情况外，正圆形的透视是接近于椭圆的形状。第一章概述一、圆的透视概述第三种情况下，形状是上半圆偏小下半圆偏大，不能画成相等的大小；弧线均匀自然，两个尖端不能尖，也不能太方；尤其需要注意水平面和垂直面上圆的位置对透视形状的影响。第一章概述一、圆的透视概述正圆的透视主要的特征是凡是正对着心点的圆形，其形状是正的，位于心点两旁的圆形就有点斜了，越远越斜越大。第一章概述二、手绘圆的透视注意点在平面图中正圆形最宽的左右两点是在正方形相接处的地方，但在透视图中却不是这样，它的最宽点是根据它所在的位置而定。第一章概述二、手绘圆的透视注意点（一）水平面内圆的位置不同对透视椭圆形状的影响•圆心过中心视线且垂直于基面的平面内，透视椭圆的长轴为水平线；•圆心在中心视线左侧，长轴向右上方倾斜；•圆心在中心视线右侧，椭圆长轴向右下方倾斜。第一章概述二、手绘圆的透视注意点（二）垂直面上圆的位置对透视形状的影响当圆心的透视位于：•视平线上时，椭圆的长轴为竖直线；•视平线上方时，椭圆的长轴向右上方倾斜；•视平线下方时，椭圆的长轴向右下方倾斜。第一章概述二、圆的透视画法正圆形的画法是先把圆形纳入一个正方形中再在弧上找出几个点，把方形几点先画在透视图中，然后再依照个点的位置用曲线连接起来，就可画成一个透视的圆形。第一章概述二、圆的透视画法（一）平行与画面的圆透视画法平行与画面的正圆在产生透视的时候与原线的性质相同，不会发生变形。xox’o’ss’（h）（h）第一章概述二、圆的透视画法（一）平行与画面的圆透视画法平行与画面的正圆在产生透视的时候与原线的性质相同，不会发生变形。xox’o’ss’（h）（h）第一章概述二、圆的透视画法（一）平行与画面的圆透视画法平行与画面的正圆在产生透视的时候与原线的性质相同，不会发生变形。xox’o’ss’（h）（h）第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法画圆一般先画出圆的外切正方形，正圆和其外切的正方形有四个切点，在正方形四边的中点。圆与两条对角线有四个交点，这四个点分别把对角线的四个一般分割成3:7两段。12345678ABCD第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法每条线都被分割成3:7两段。12345678ABCD第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法某条边求3:7的分割点。12345678ABCDB’C’45o第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法某条边求3:7的分割点。12345678ABCDB’C’45oE’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法某条边求3:7的分割点。12345678ABCDB’C’45oE’45o第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法某条边求3:7的分割点。12345678ABCD45oB’C’45oE’F’45o第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法某条边求3:7的分割点。12345678ABCD45oB’C’45oE’F’45o45o45oA’B’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法所有原线或不产生透视的线，在分段去3:7的比例的时候就可以用这种方法。AB’C’45oE’F’45o45o45oA’B’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画法B’C’xoss’（h）（h）x’o’DA’D’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画法B’C’xoss’（h）（h）x’o’A’D’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画法B’C’45oE’F’45oxoss’（h）（h）x’o’A’D’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画法B’C’45oE’F’45oxoss’（h）（h）x’o’A’D’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画法（8点画圆法）B’C’45oE’F’45oxoss’（h）（h）x’o’A’D’第一章概述二、圆的透视画法（二）不平行与画面的圆透视画法1、一点透视圆的画...
