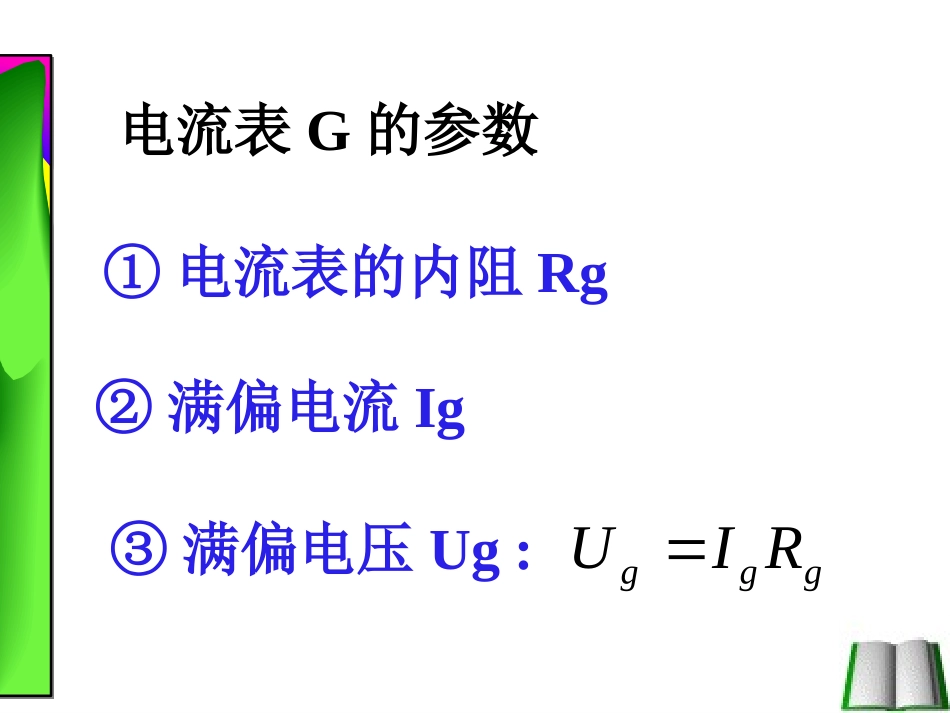

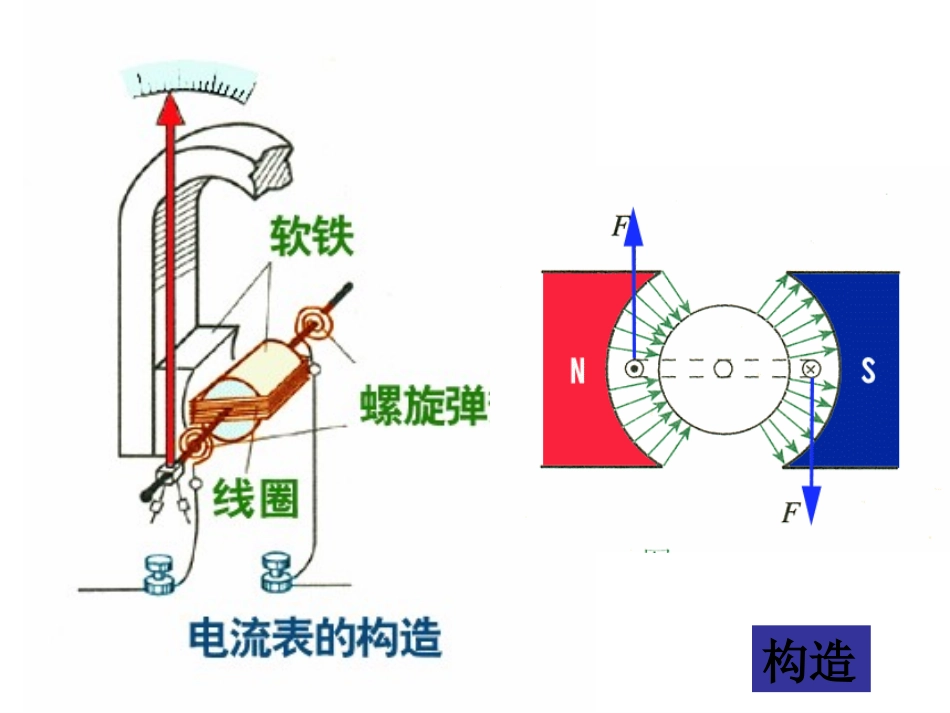

③满偏电压Ug:②满偏电流Ig电流表G的参数①电流表的内阻RggggRIU构造Rg串（n-1）R一、将电流表改装成电压表和大量程的电流表UxIRVIIxRA11nRg并R(2011年黄冈检测)已知电流表的内阻Rg＝120Ω，满偏电流Ig＝3mA，要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？例例11【精讲精析】改装成电压表时应串联一个分压电阻，由欧姆定律得：U＝Ig(Rg＋R)，分压电阻：R＝UIg－Rg＝63×10－3Ω－120Ω＝1880Ω改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得：IgRg＝(I－Ig)R分流电阻：R＝IgRgI－Ig＝3×10－3×1203－3×10－3Ω＝0.12Ω.【答案】1880Ω0.12Ω1gEIRrR二、理论探究：能否将电流表改装成直接二、理论探究：能否将电流表改装成直接测量电阻的欧姆表呢测量电阻的欧姆表呢??例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?R1ABEr11.5(7.50.5)1420.01ggERRrI2121.557.50.5142150gEIAmARrRR(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?R1ABEr(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?把任意电阻R接到A、B之间，设电流表读数为I，则1gEIRrRR1.5150IR1.5(150)RI解出R1ABErR思考与讨论：思考与讨论：通过以上计算有何启发？能否将电流表通过以上计算有何启发？能否将电流表转换成直接测量电阻的仪表？转换成直接测量电阻的仪表？三、欧姆表内部电路内部电路::)(内RIER中值电阻：电流表的指针指到刻度盘的中央时所对应的值叫中值电阻gRRRrR中内例例22如图2－4－7所示的欧姆表示意图中，电流表的满偏电流Ig＝200μA，内阻Rg＝100Ω，R0＝0.9kΩ，电源电动势E＝1.5V，电源内阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻R1是多大？当测量电阻R2时，指针恰好指在Ig3处，那么电阻R2为多大？图2－4－7【自主解答】对欧姆表调零时，指针指在0处，此位置为满偏电流的位置．那么欧姆表的内电阻为：R内＝EI＝1.5V200×10－6A＝7.5kΩ故调零电阻的有效电阻值为：R＝R内－Rg－R0＝6.5kΩ测R1时，E＝Ig2(R内＋R1)，故R1＝7.5kΩ.测R2时，E＝Ig3(R内＋R2)，故R2＝15.0kΩ.【答案】6.5kΩ7.5kΩ15.0kΩ123ABAA甲乙丙R1R2BAABAABR1R2A共同探究共同探究::电压表电流表和欧姆表都有一个表头能不能电压表电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢让它们共用一个表头制成一个多用电表呢??++++____多用电表电路图特点：特点：电流均从红表笔红表笔流入多用电表！四、认识多用电表指针式多用电表指针式多用电表数字式多用电表数字式多用电表机械调零欧姆调零档位开关多用电表表盘刻度1.欧姆表盘：(1)零刻度在右边，左边为无限大（最上面）(2)刻度不均匀，左边密、右边稀疏2．直流、交流电压电流挡的表盘：都是均匀的，0刻度在左侧，最大值在右侧；直流、交流电压、电流挡共用表盘中间的刻度线．3．低压交流电压挡的表盘：此表盘的刻度线不均匀，位于表盘下侧，0刻度在左侧，最大值2.5V在右侧，只有交流电压小于2.5V时，才从此表盘读数．读数读数？一、断路：电流为零，电压不为零二、短路：电压为零，电流不为零三、检测电压表：电路有电源欧姆表：电路无电源查找电路的故障如图2－4－9所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是()例例33图2－4－9A.直流10V挡B.直流0.5A挡C.直流2.5V挡D.欧姆挡【精讲精析】因为被检测的电路为含电源电路，所以选用欧姆挡一定不可．由于电路中电源电动势为6V，所以选用直流2.5V挡也不安全．估测电路中电流，最大值可能为Im＝ER2＝65A＝...
