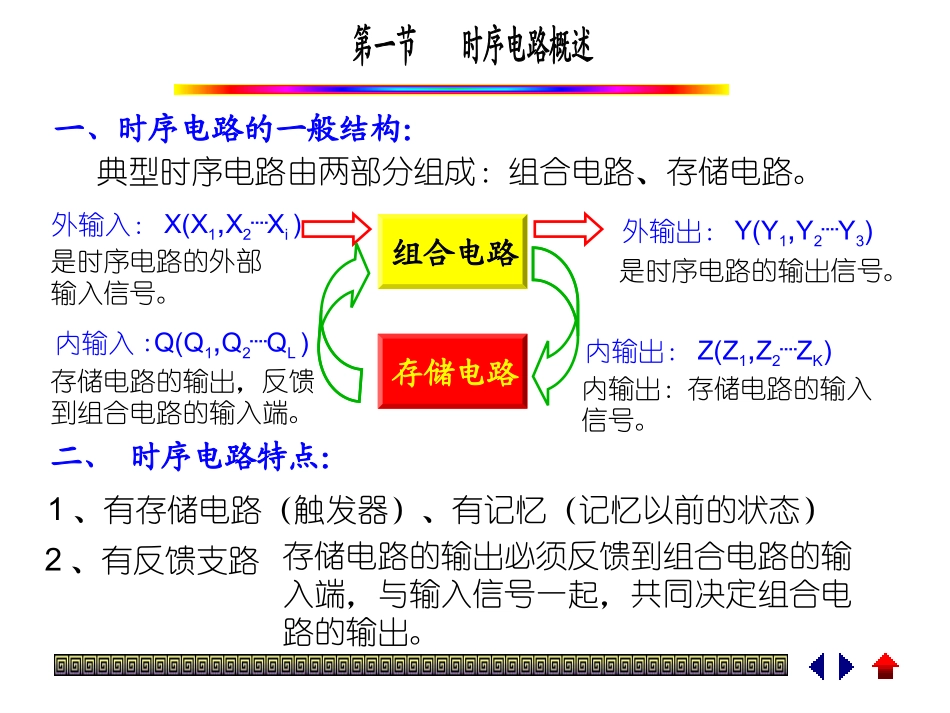

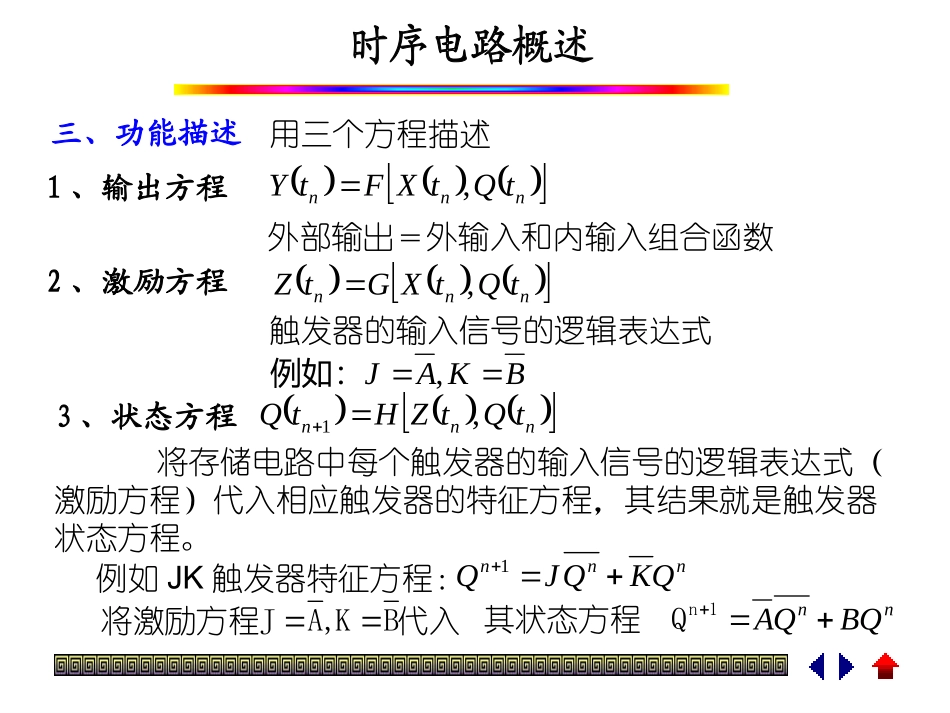

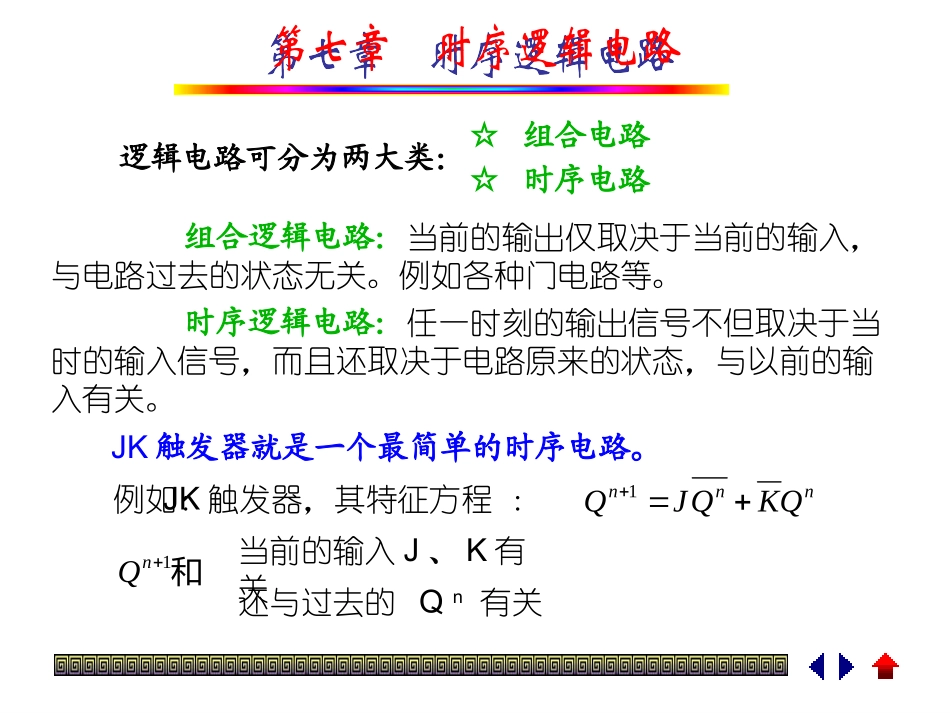

逻辑电路可分为两大类：☆组合电路组合逻辑电路：当前的输出仅取决于当前的输入，与电路过去的状态无关。例如各种门电路等。时序逻辑电路：任一时刻的输出信号不但取决于当时的输入信号，而且还取决于电路原来的状态，与以前的输入有关。例如：JK触发器，其特征方程：☆时序电路nnnQKQJQ1和1nQ当前的输入J、K有关还与过去的Qn有关JK触发器就是一个最简单的时序电路。一、时序电路的一般结构：典型时序电路由两部分组成：组合电路、存储电路。二、时序电路特点：1、有存储电路（触发器）、有记忆（记忆以前的状态）组合电路存储电路外输入：X(X1,X2X┈i)外输出：Y(Y1,Y2Y┈3)内输出：Z(Z1,Z2Z┈K)内输入:Q(Q1,Q2Q┈L)内输出：存储电路的输入信号。是时序电路的输出信号。是时序电路的外部输入信号。存储电路的输出，反馈到组合电路的输入端。2、有反馈支路存储电路的输出必须反馈到组合电路的输入端，与输入信号一起，共同决定组合电路的输出。三、功能描述1、输出方程外部输出＝外输入和内输入组合函数触发器的输入信号的逻辑表达式2、激励方程将存储电路中每个触发器的输入信号的逻辑表达式（激励方程）代入相应触发器的特征方程，其结果就是触发器状态方程。3、状态方程用三个方程描述nnntQtXFtY,nnntQtXGtZ,nnntQtZHtQ,1BKAJ,例如：nnnQKQJQ1nnBQQA1nQ其状态方程例如JK触发器特征方程：代入BK,A将激励方程J1、同步时序电路存储电路的状态转换是在统一时钟控制下同步进行的。2、异步时序电路没有统一时钟，存储电路状态变化不是同时发生的。五、时序电路根据输出信号划分为米利型和穆尔型两种1、米利型输出信号不仅取决于存储电路状态，而且还取决于输入变量。2、穆尔型输出信号仅仅取决于存储电路的状态一、电路分析①电路由两部分组成②外部输入X，CP。（CP也可以看作外部输入）③内输入是由T触发器的Q端反馈到组合电路输入端。④Tˊ是内输出信号，作为T触发器的输入。⑤Z为时序电路的输出。组合电路由三个门电路组成存储电路由T触发器构成ZQT&11XCP'T二、功能描述输出方程：CPXQZn激励方程：XT状态方程：＝X⊙QnCP↓QT&11XCP'TZ三、工作波形相异为0从工作波形中可以看出：（用特征方程画工作波形）相同为1虽然输入信号X、CP完全相同，但由于T触发器原来状态不同：Qn=0,z=0Qn=1,z有输出由此可见：时序电路的输出不仅取决于当时的输入信号（X、CP），还取决于电路内部存储电路（T触发器）的原来状态。1[]nnQXQCPCPX0QZZ1Q
