铝制出入口大门及店面橱窗(5)VIP免费

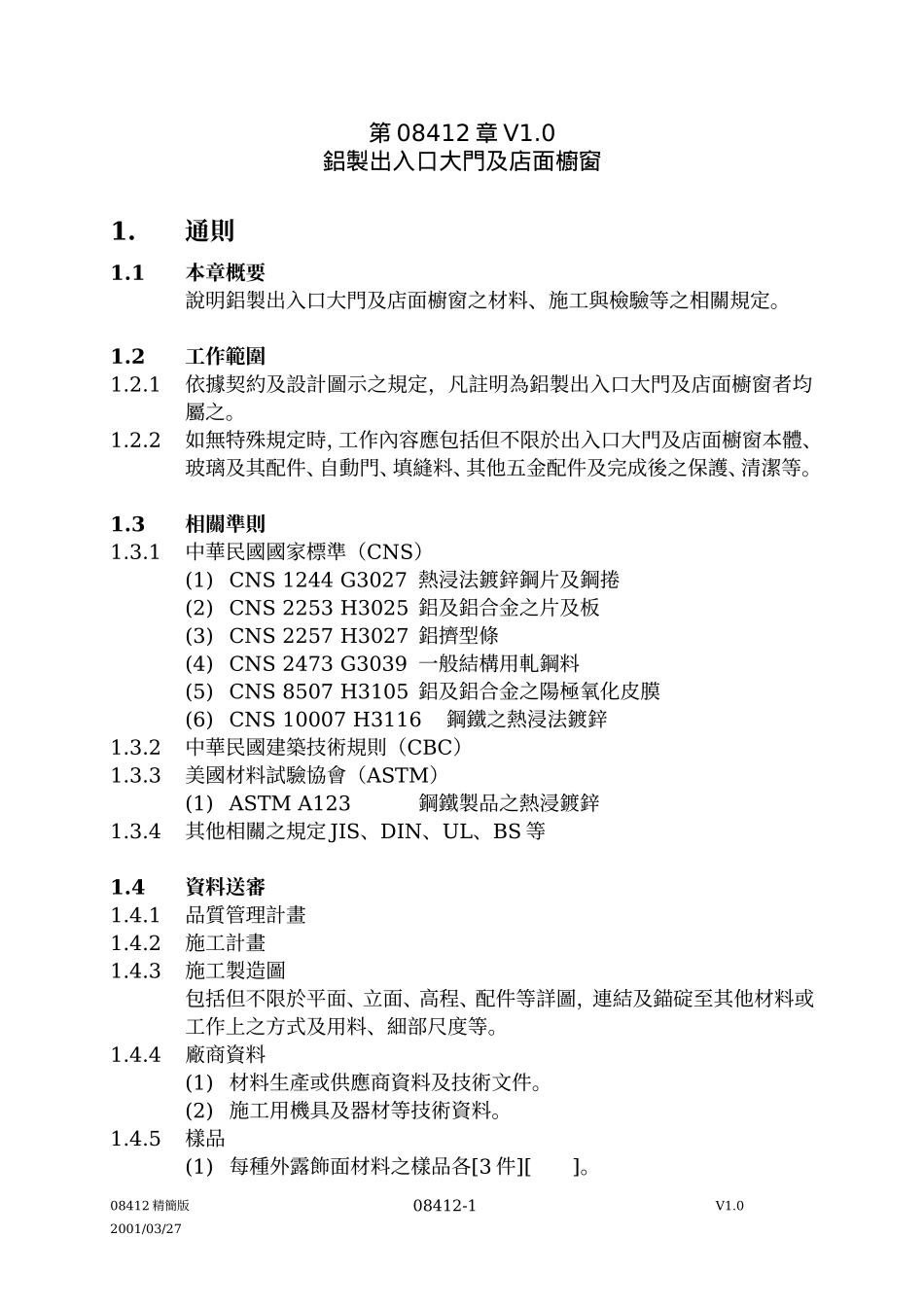

铝制出入口大门及店面橱窗(5)_第1页
1/5

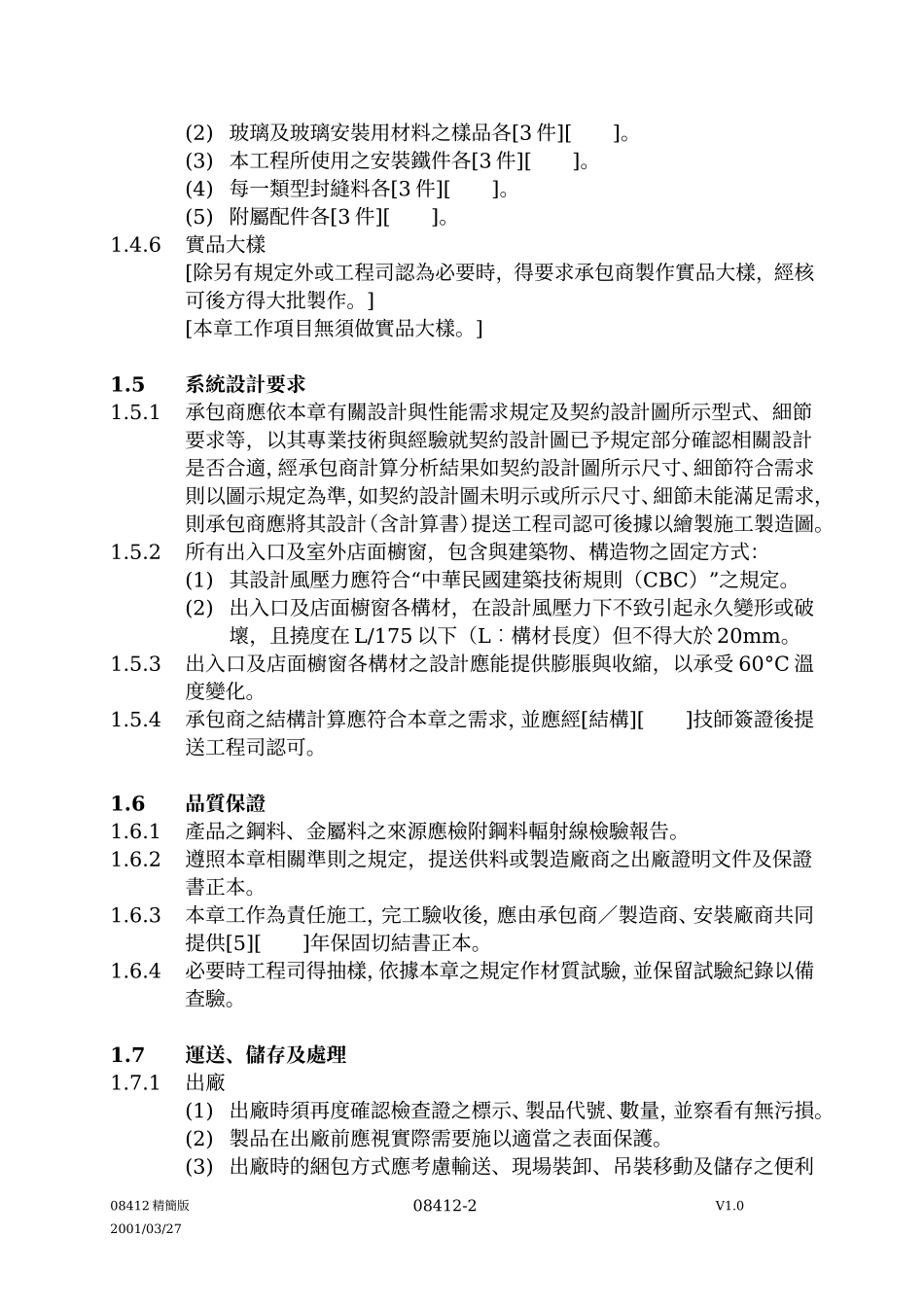

铝制出入口大门及店面橱窗(5)_第2页
2/5

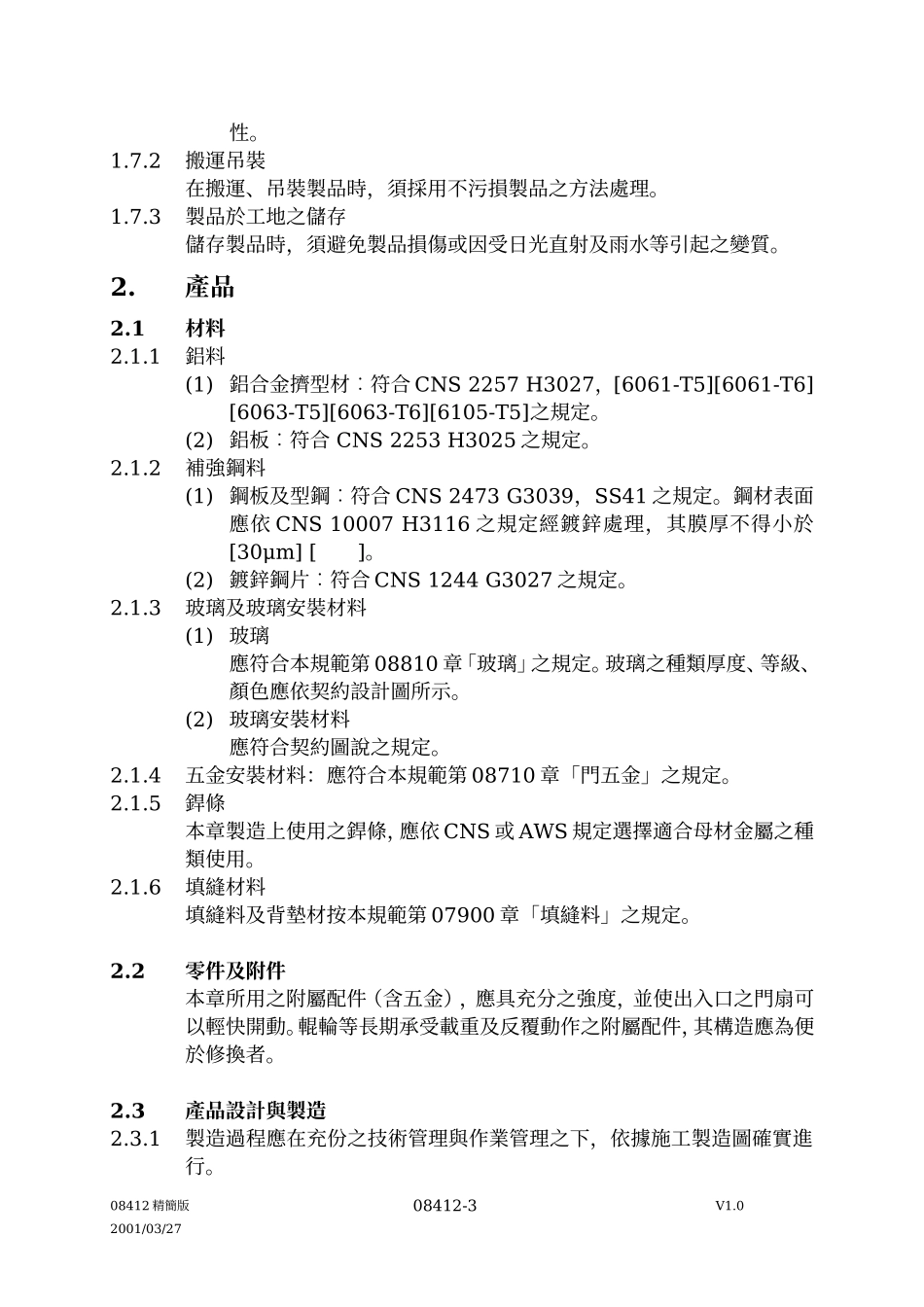

铝制出入口大门及店面橱窗(5)_第3页
3/5
第08412章V1.0鋁製出入口大門及店面櫥窗1.通則1.1本章概要說明鋁製出入口大門及店面櫥窗之材料、施工與檢驗等之相關規定。1.2工作範圍1.2.1依據契約及設計圖示之規定,凡註明為鋁製出入口大門及店面櫥窗者均屬之。1.2.2如無特殊規定時,工作內容應包括但不限於出入口大門及店面櫥窗本體、玻璃及其配件、自動門、填縫料、其他五金配件及完成後之保護、清潔等。1.3相關準則1.3.1中華民國國家標準(CNS)(1)CNS1244G3027熱浸法鍍鋅鋼片及鋼捲(2)CNS2253H3025鋁及鋁合金之片及板(3)CNS2257H3027鋁擠型條(4)CNS2473G3039一般結構用軋鋼料(5)CNS8507H3105鋁及鋁合金之陽極氧化皮膜(6)CNS10007H3116鋼鐵之熱浸法鍍鋅1.3.2中華民國建築技術規則(CBC)1.3.3美國材料試驗協會(ASTM)(1)ASTMA123鋼鐵製品之熱浸鍍鋅1.3.4其他相關之規定JIS、DIN、UL、BS等1.4資料送審1.4.1品質管理計畫1.4.2施工計畫1.4.3施工製造圖包括但不限於平面、立面、高程、配件等詳圖,連結及錨碇至其他材料或工作上之方式及用料、細部尺度等。1.4.4廠商資料(1)材料生產或供應商資料及技術文件。(2)施工用機具及器材等技術資料。1.4.5樣品(1)每種外露飾面材料之樣品各[3件][]。08412精簡版08412-1V1.02001/03/27(2)玻璃及玻璃安裝用材料之樣品各[3件][]。(3)本工程所使用之安裝鐵件各[3件][]。(4)每一類型封縫料各[3件][]。(5)附屬配件各[3件][]。1.4.6實品大樣[除另有規定外或工程司認為必要時,得要求承包商製作實品大樣,經核可後方得大批製作。][本章工作項目無須做實品大樣。]1.5系統設計要求1.5.1承包商應依本章有關設計與性能需求規定及契約設計圖所示型式、細節要求等,以其專業技術與經驗就契約設計圖已予規定部分確認相關設計是否合適,經承包商計算分析結果如契約設計圖所示尺寸、細節符合需求則以圖示規定為準,如契約設計圖未明示或所示尺寸、細節未能滿足需求,則承包商應將其設計(含計算書)提送工程司認可後據以繪製施工製造圖。1.5.2所有出入口及室外店面櫥窗,包含與建築物、構造物之固定方式:(1)“其設計風壓力應符合中華民國建築技術規則(CBC”)之規定。(2)出入口及店面櫥窗各構材,在設計風壓力下不致引起永久變形或破壞,且撓度在L/175以下(L︰構材長度)但不得大於20mm。1.5.3出入口及店面櫥窗各構材之設計應能提供膨脹與收縮,以承受60°C溫度變化。1.5.4承包商之結構計算應符合本章之需求,並應經[結構][]技師簽證後提送工程司認可。1.6品質保證1.6.1產品之鋼料、金屬料之來源應檢附鋼料輻射線檢驗報告。1.6.2遵照本章相關準則之規定,提送供料或製造廠商之出廠證明文件及保證書正本。1.6.3本章工作為責任施工,完工驗收後,應由承包商/製造商、安裝廠商共同提供[5][]年保固切結書正本。1.6.4必要時工程司得抽樣,依據本章之規定作材質試驗,並保留試驗紀錄以備查驗。1.7運送、儲存及處理1.7.1出廠(1)出廠時須再度確認檢查證之標示、製品代號、數量,並察看有無污損。(2)製品在出廠前應視實際需要施以適當之表面保護。(3)出廠時的綑包方式應考慮輸送、現場裝卸、吊裝移動及儲存之便利08412精簡版08412-2V1.02001/03/27性。1.7.2搬運吊裝在搬運、吊裝製品時,須採用不污損製品之方法處理。1.7.3製品於工地之儲存儲存製品時,須避免製品損傷或因受日光直射及雨水等引起之變質。2.產品2.1材料2.1.1鋁料(1)鋁合金擠型材︰符合CNS2257H3027,[6061-T5][6061-T6][6063-T5][6063-T6][6105-T5]之規定。(2)鋁板︰符合CNS2253H3025之規定。2.1.2補強鋼料(1)鋼板及型鋼︰符合CNS2473G3039,SS41之規定。鋼材表面應依CNS10007H3116之規定經鍍鋅處理,其膜厚不得小於[30μm][]。(2)鍍鋅鋼片︰符合CNS1244G3027之規定。2.1.3玻璃及玻璃安裝材料(1)玻璃應符合本規範第08810章「玻璃」之規定。玻璃之種類厚度、等級、顏色應依契約設計圖所示。(2)玻璃安裝材料應符合契約圖說之規定。2.1.4五金安裝材料:應符合本規範第08710章「門五金」之規定。2.1.5銲條本章製造上使用之銲條,應依CNS或AWS規定選擇適合母材金屬之種類使用。2.1.6填縫材料填縫料及背墊材按本規範第07900章「填縫料」之規定。2.2零件...
