达克罗技术标准VIP免费

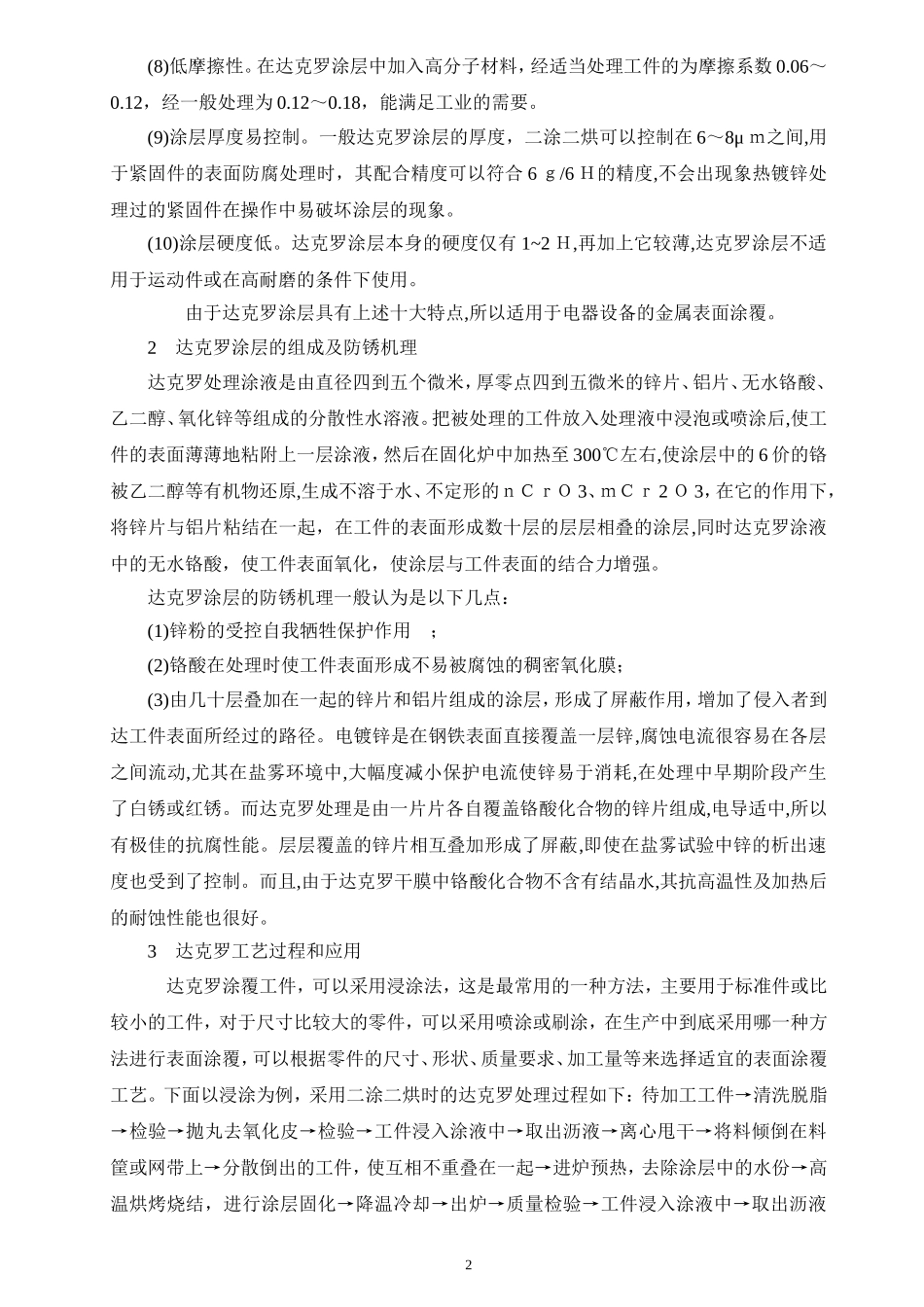

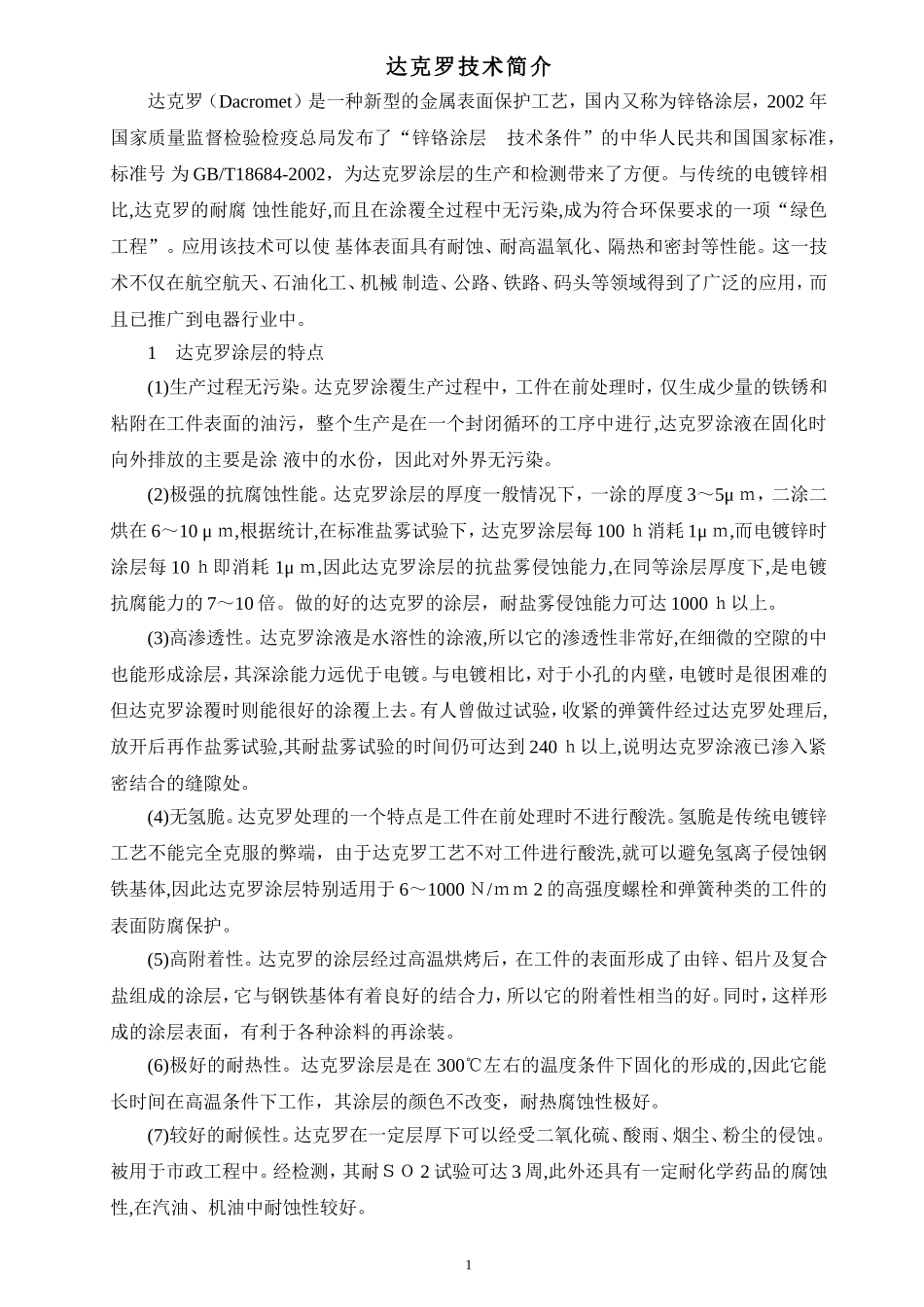

达克罗技术简介达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。1达克罗涂层的特点(1)生产过程无污染。达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。(2)极强的抗腐蚀性能。达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。(3)高渗透性。达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。与电镀相比，对于小孔的内壁，电镀时是很困难的但达克罗涂覆时则能很好的涂覆上去。有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。(4)无氢脆。达克罗处理的一个特点是工件在前处理时不进行酸洗。氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。(5)高附着性。达克罗的涂层经过高温烘烤后，在工件的表面形成了由锌、铝片及复合盐组成的涂层，它与钢铁基体有着良好的结合力，所以它的附着性相当的好。同时，这样形成的涂层表面，有利于各种涂料的再涂装。(6)极好的耐热性。达克罗涂层是在300℃左右的温度条件下固化的形成的,因此它能长时间在高温条件下工作，其涂层的颜色不改变，耐热腐蚀性极好。(7)较好的耐候性。达克罗在一定层厚下可以经受二氧化硫、酸雨、烟尘、粉尘的侵蚀。被用于市政工程中。经检测，其耐ＳＯ2试验可达3周,此外还具有一定耐化学药品的腐蚀性,在汽油、机油中耐蚀性较好。1(8)低摩擦性。在达克罗涂层中加入高分子材料，经适当处理工件的为摩擦系数0.06～0.12，经一般处理为0.12～0.18，能满足工业的需要。(9)涂层厚度易控制。一般达克罗涂层的厚度，二涂二烘可以控制在6～8μｍ之间,用于紧固件的表面防腐处理时，其配合精度可以符合6ｇ/6Ｈ的精度,不会出现象热镀锌处理过的紧固件在操作中易破坏涂层的现象。(10)涂层硬度低。达克罗涂层本身的硬度仅有1~2Ｈ,再加上它较薄,达克罗涂层不适用于运动件或在高耐磨的条件下使用。由于达克罗涂层具有上述十大特点,所以适用于电器设备的金属表面涂覆。2达克罗涂层的组成及防锈机理达克罗处理涂液是由直径四到五个微米，厚零点四到五微米的锌片、铝片、无水铬酸、乙二醇、氧化锌等组成的分散性水溶液。把被处理的工件放入处理液中浸泡或喷涂后,使工件的表面薄薄地粘附上一层涂液，然后在固化炉中加热至300℃左右,使涂层中的6价的铬被乙二醇等有机物还原,生成不溶于水、不定形的ｎＣｒＯ3、ｍＣｒ2Ｏ3，在它的作用下，将锌片与铝片粘结在一起，在工件的表面形成数十层的层层相叠的涂层,同时达克罗涂液中的无水铬酸，使工件表面氧化，使涂层与工件表面的结合力增强。达克罗涂层的防锈机理一般认为是以下几点：(1)锌粉的受控自我牺牲保护作用；(2)铬酸在处理时使工件表面形成不易被腐蚀的稠密氧化膜；(3)由几十层叠加在一起的锌片和铝片组成的涂层，形成了屏蔽作用，增加了侵入者到达工件表面所经过的路径。电镀锌是在钢铁表面直接覆盖一层锌,腐蚀电流很容易在各层之...
