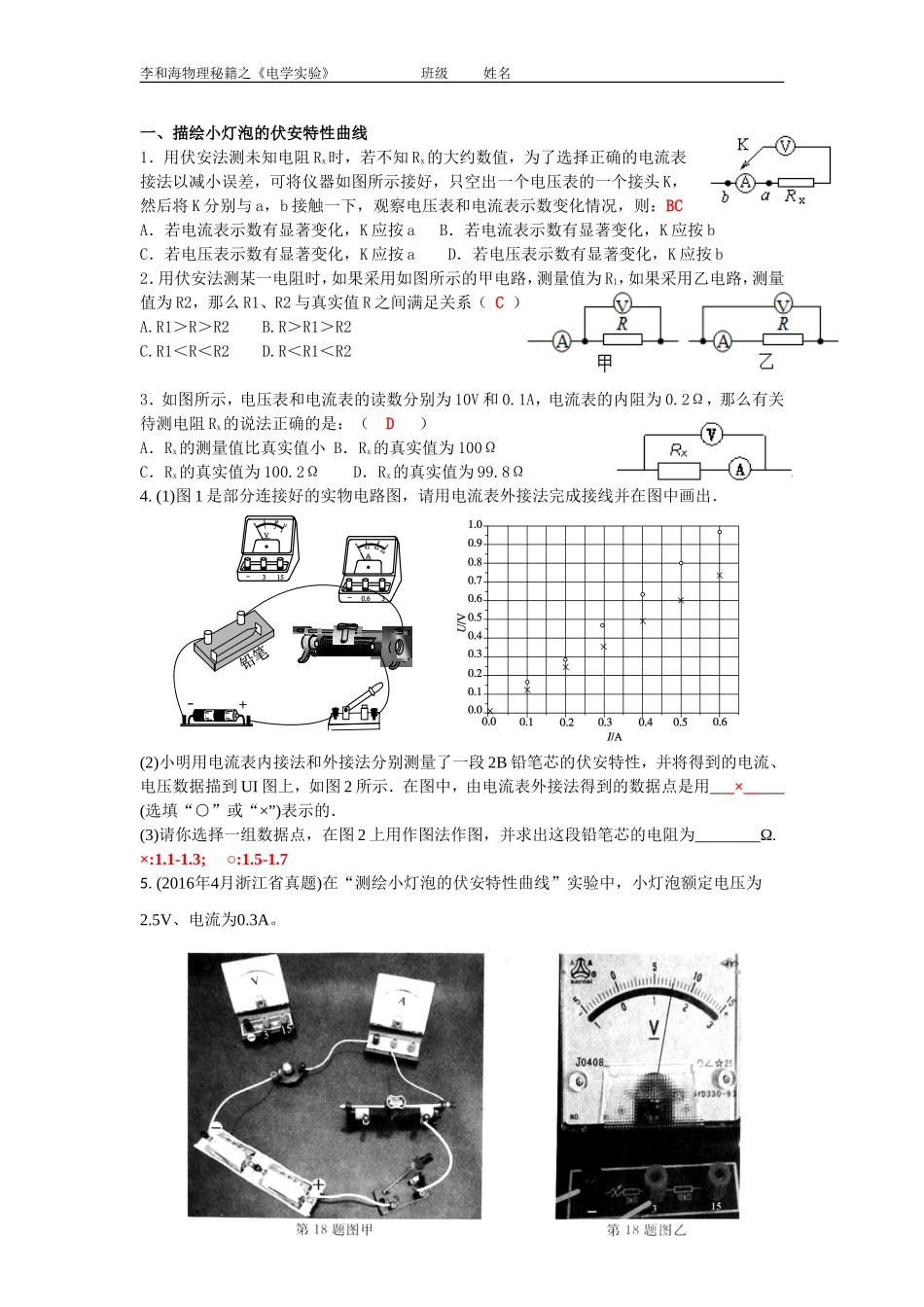

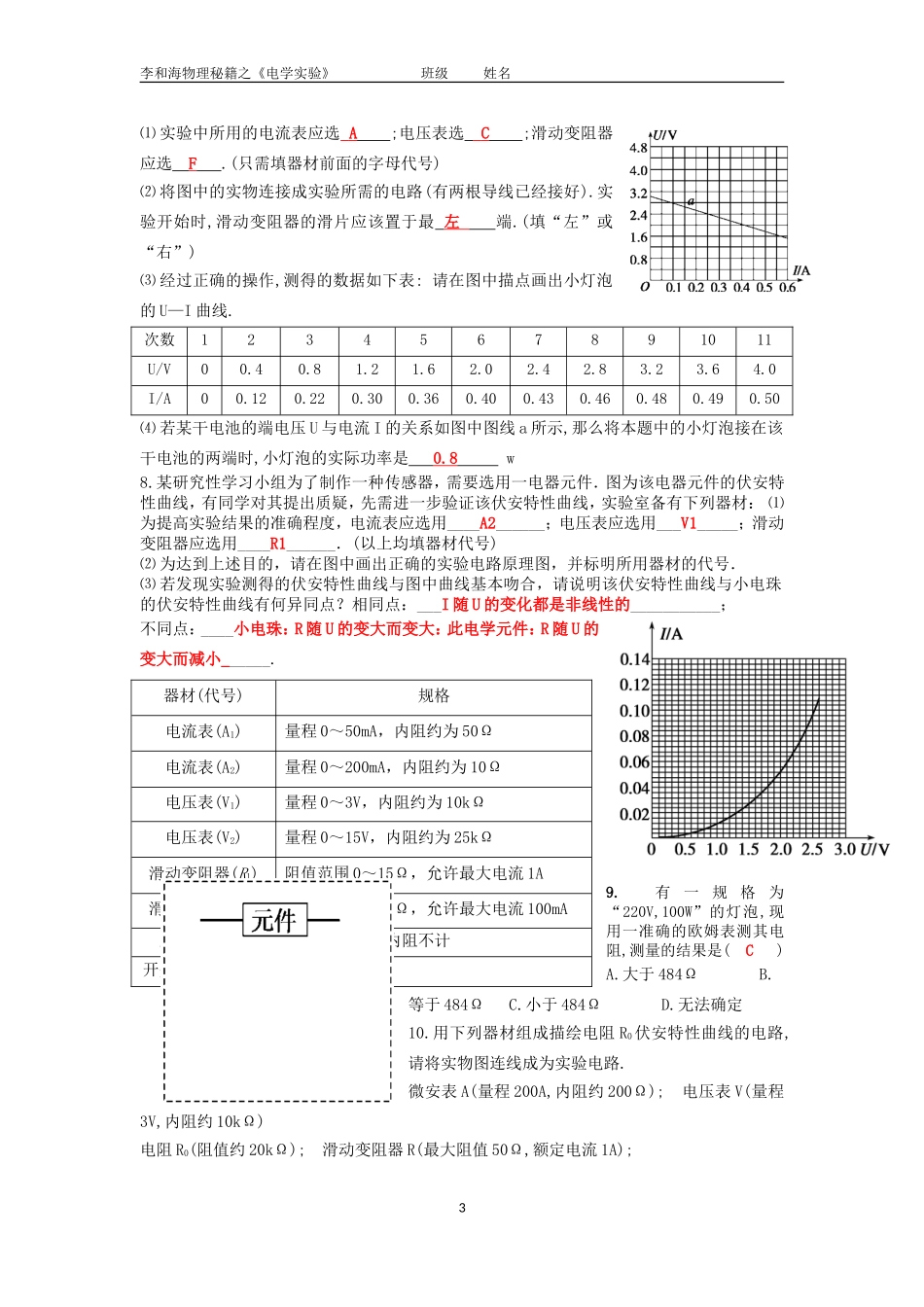

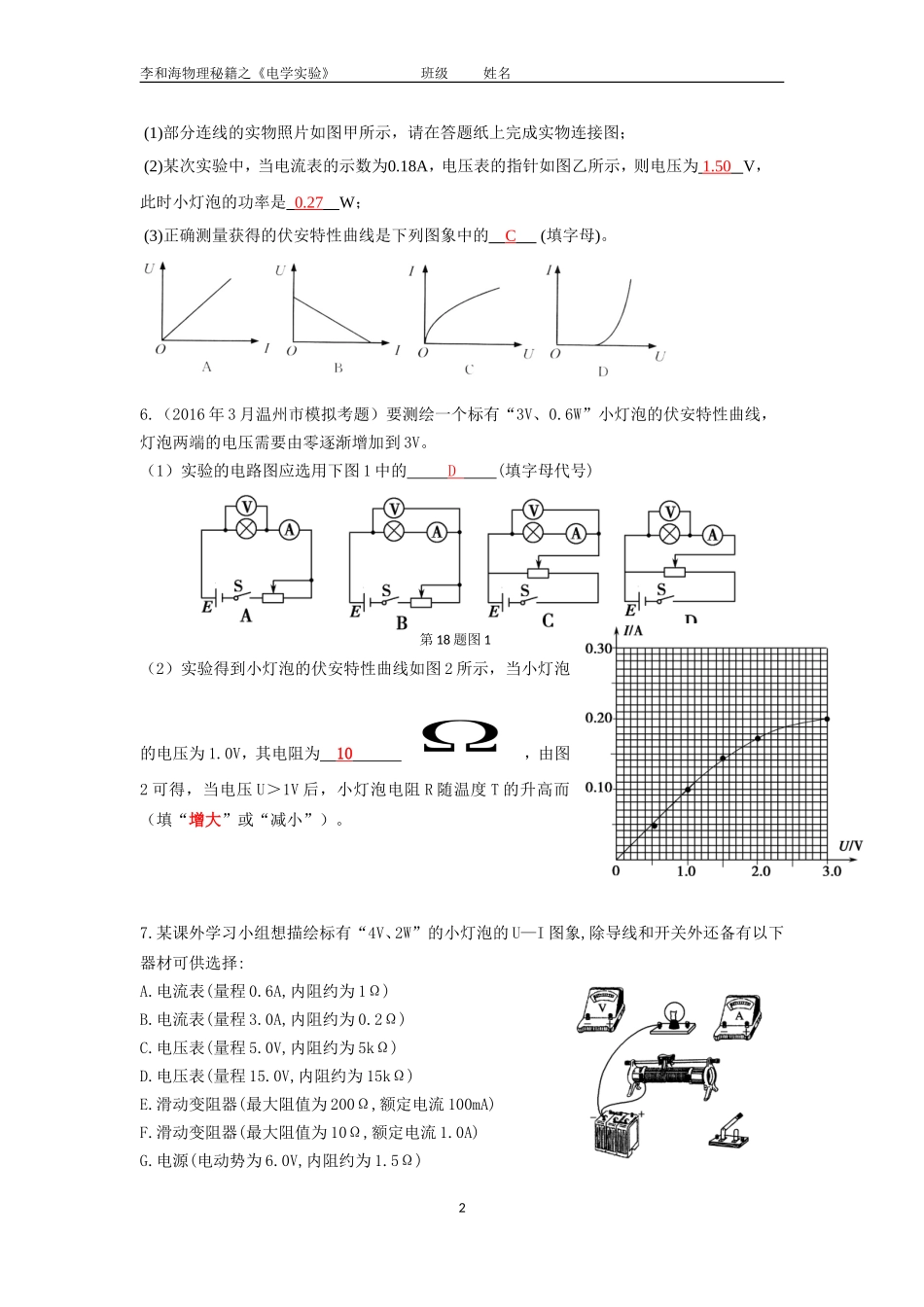

李和海物理秘籍之《电学实验》班级姓名一、描绘小灯泡的伏安特性曲线1．用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则：BCA．若电流表示数有显著变化，K应按aB．若电流表示数有显著变化，K应按bC．若电压表示数有显著变化，K应按aD．若电压表示数有显著变化，K应按b2．用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（C）A.R1＞R＞R2B.R＞R1＞R2C.R1＜R＜R2D.R＜R1＜R23．如图所示，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法正确的是：（D）A．Rx的测量值比真实值小B．Rx的真实值为100ΩC．Rx的真实值为100.2ΩD．Rx的真实值为99.8Ω4.(1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图中画出．(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到UI图上，如图2所示．在图中，由电流表外接法得到的数据点是用___×_____(选填“○”或“×”)表示的．(3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为________Ω.×:1.1-1.3;○:1.5-1.75.(2016年4月浙江省真题)在“测绘小灯泡的伏安特性曲线”实验中，小灯泡额定电压为2.5V、电流为0.3A。1李和海物理秘籍之《电学实验》班级姓名(1)部分连线的实物照片如图甲所示，请在答题纸上完成实物连接图；(2)某次实验中，当电流表的示数为0.18A，电压表的指针如图乙所示，则电压为1.50V，此时小灯泡的功率是0.27W；(3)正确测量获得的伏安特性曲线是下列图象中的C(填字母)。6.（2016年3月温州市模拟考题）要测绘一个标有“3V、0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V。（1）实验的电路图应选用下图1中的D(填字母代号)（2）实验得到小灯泡的伏安特性曲线如图2所示，当小灯泡的电压为1.0V，其电阻为10，由图2可得，当电压U＞1V后，小灯泡电阻R随温度T的升高而（填“增大”或“减小”）。7.某课外学习小组想描绘标有“4V、2W”的小灯泡的U—I图象,除导线和开关外还备有以下器材可供选择:A.电流表(量程0.6A,内阻约为1Ω)B.电流表(量程3.0A,内阻约为0.2Ω)C.电压表(量程5.0V,内阻约为5kΩ)D.电压表(量程15.0V,内阻约为15kΩ)E.滑动变阻器(最大阻值为200Ω,额定电流100mA)F.滑动变阻器(最大阻值为10Ω,额定电流1.0A)G.电源(电动势为6.0V,内阻约为1.5Ω)2第18题图1李和海物理秘籍之《电学实验》班级姓名⑴实验中所用的电流表应选A;电压表选C;滑动变阻器应选F.(只需填器材前面的字母代号)⑵将图中的实物连接成实验所需的电路(有两根导线已经接好).实验开始时,滑动变阻器的滑片应该置于最左端.(填“左”或“右”)⑶经过正确的操作,测得的数据如下表:请在图中描点画出小灯泡的U—I曲线.次数1234567891011U/V00.40.81.21.62.02.42.83.23.64.0I/A00.120.220.300.360.400.430.460.480.490.50⑷若某干电池的端电压U与电流I的关系如图中图线a所示,那么将本题中的小灯泡接在该干电池的两端时,小灯泡的实际功率是0.8w8.某研究性学习小组为了制作一种传感器，需要选用一电器元件．图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：⑴为提高实验结果的准确程度，电流表应选用____A2______；电压表应选用___V1_____；滑动变阻器应选用____R1______．(以上均填器材代号)⑵为达到上述目的，请在图中画出正确的实验电路原理图，并标明所用器材的代号．⑶若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？相同点：___I随U的变化都是非线性的___________；不同点：____小电珠：R随U的变大而变大：此电学元件：R随U的变大而减小______.9.有一规格为“220V,100W”的灯泡,现用一准确的欧姆表测其电阻,测量的结果是(C)A.大于484ΩB.等于484ΩC.小于484ΩD.无法确...
