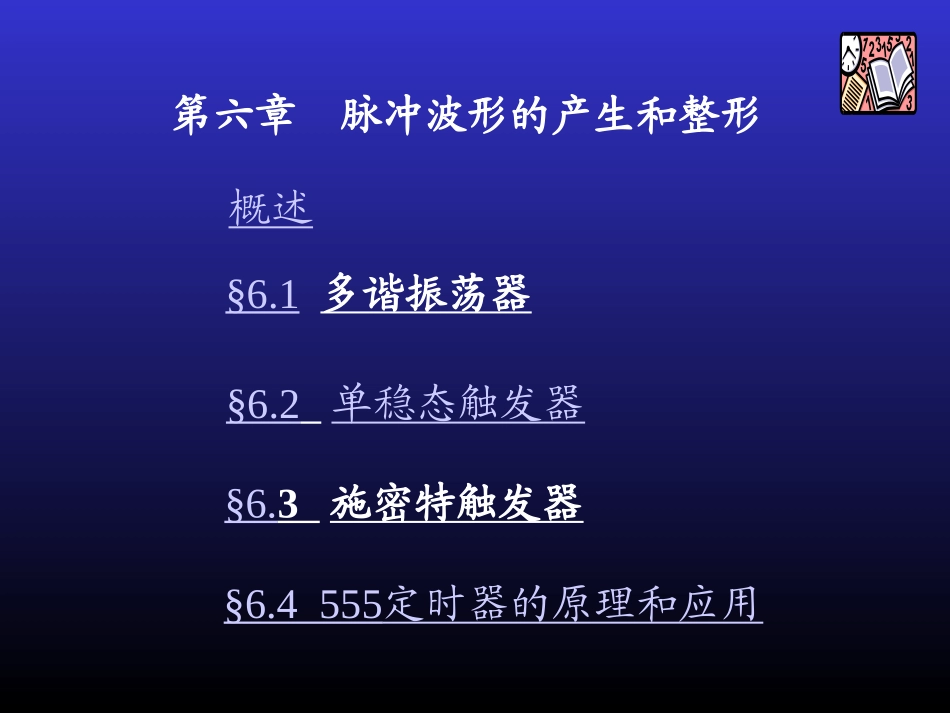

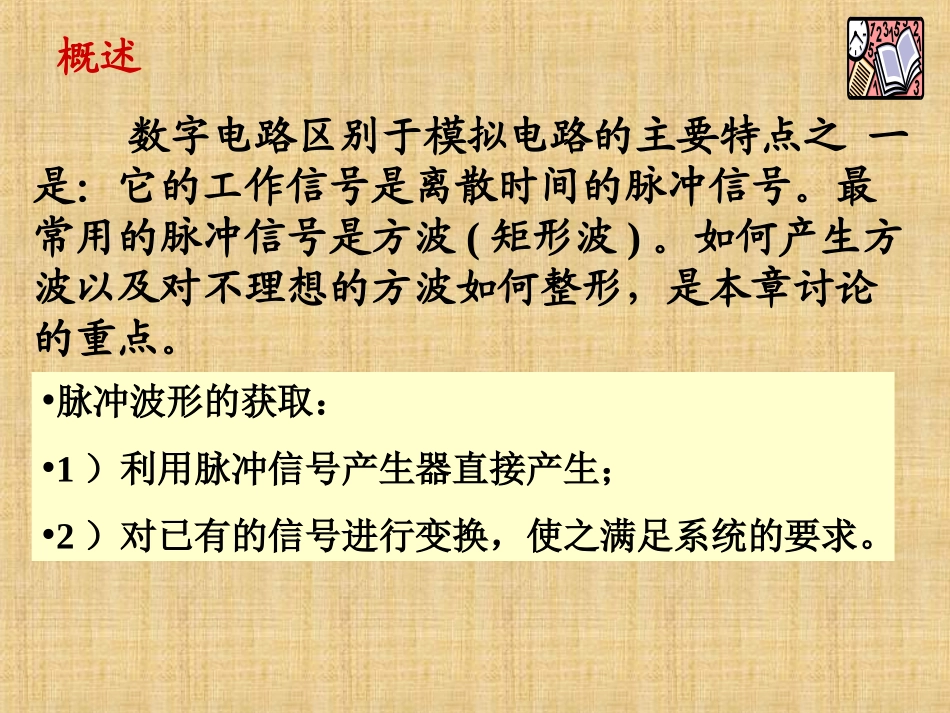

第第99章脉冲信号的章脉冲信号的产生与整形产生与整形第第99章脉冲信号的章脉冲信号的产生与整形产生与整形学习要点：•多谐振荡器、单稳态触发器、施密特触发器的工作原理及逻辑功能。•555定时器的工作原理及逻辑功能。•由555定时器构成单稳、多谐、施密特触发器的方法。第六章脉冲波形的产生和整形概述§6.2单稳态触发器§6.1多谐振荡器§6.3施密特触发器§6.4555定时器的原理和应用概述数字电路区别于模拟电路的主要特点之一是：它的工作信号是离散时间的脉冲信号。最常用的脉冲信号是方波(矩形波)。如何产生方波以及对不理想的方波如何整形，是本章讨论的重点。•脉冲波形的获取：•1）利用脉冲信号产生器直接产生；•2）对已有的信号进行变换，使之满足系统的要求。脉冲信号的产生与整形电路:单稳态触发器多谐振荡器施密特触发器•脉冲波形的获取：•1）利用脉冲信号产生器直接产生；•2）对已有的信号进行变换，使之满足系统的要求。1.环形多谐振荡器利用逻辑门电路的传输延迟时间，将奇数个与非门首尾相接，就可以构成一个简单的环形振荡器:&&&321vo3vo2vo1§9.1多谐振荡器能产生矩形脉冲的自激振荡电路叫做多谐振荡器。&&&321vo3vo2vo1设vo3的初始状态为0:010101用波形图来表示,则为:0tvo2优点:电路结构简单,所用元件少。缺点:频率太高,且不可调整。f=(1/6)tpd0tvo10tvo3tpdT=6tpd1.环形多谐振荡器321vo3vo2vo1在该电路的基础上添加RC延时电路,便可以克服上述不足:下面将结合它的工作波形说明其工作原理:v1vo1vo2RC0tvo10tvo20tvo20tvAVT假设：开始时v1=1电容上的放电电流，vA下降vA>VT时，vo1不翻转。v1vo1vo2RCA1012.多谐振荡器11第二暂稳态。0tvo10tvo20tvo20tvAVT当vA=VT时，vo1翻转，vo2也翻转。1v1vo1vo2RC010A1第二暂稳态结束，电路进入第一暂稳态。0tvo10tvo20tvo20tvAVT由于电容电压不能突变,当vo2发生下跳时,vA有一突变。Vv1vo1vo2RCA00111第一暂稳态。0tvo10tvo20tvo20tvAVTVvo1>vo2，电容充电,vA上升。只要vA
