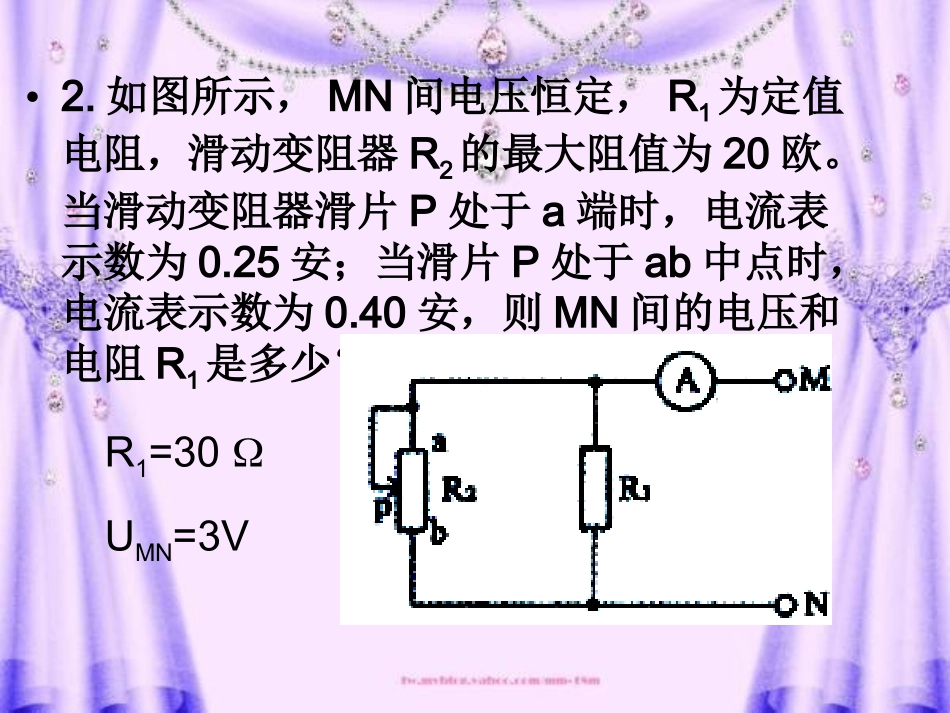

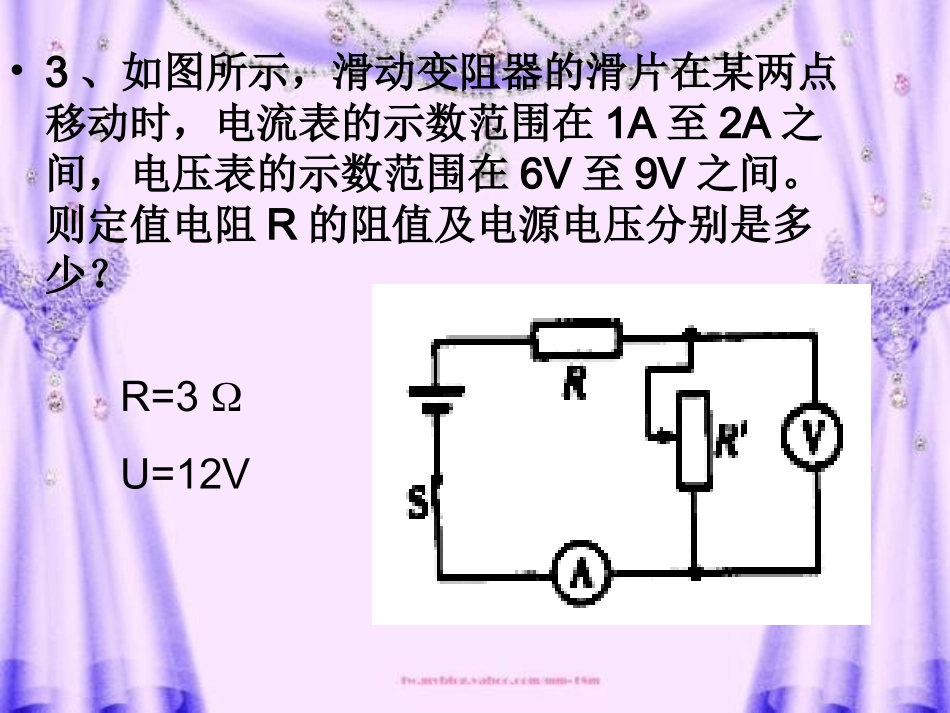

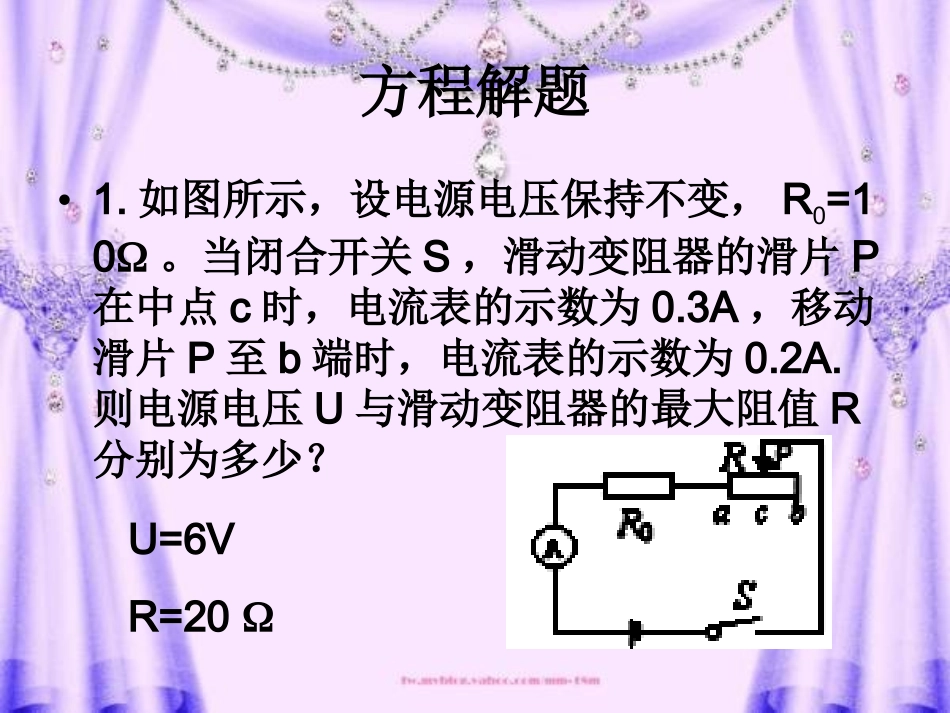

方程解题•1.如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A.则电源电压U与滑动变阻器的最大阻值R分别为多少？U=6VR=20•2.如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧。当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压和电阻R1是多少？R1=30UMN=3V•3、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。则定值电阻R的阻值及电源电压分别是多少？R=3U=12V•4、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O.1A，则定值电阻R0＝_________Ω，电源的电压U＝________v。206
