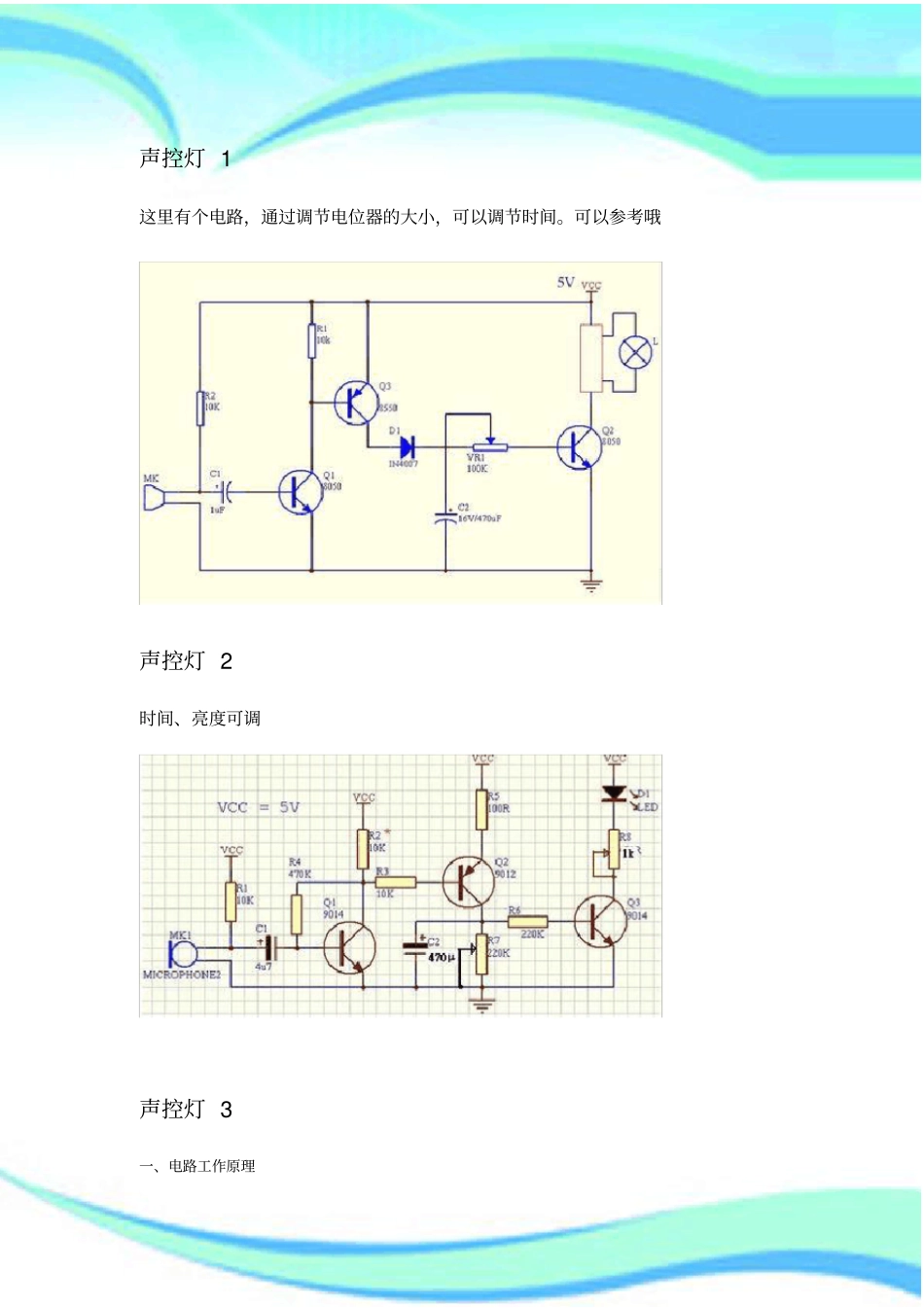

简易声控电路(声控灯声控开关声控门铃)————————————————————————————————作者：————————————————————————————————日期：声控灯1这里有个电路，通过调节电位器的大小，可以调节时间。可以参考哦声控灯2时间、亮度可调声控灯3一、电路工作原理下图是声控电路的电原理图。当你对着声控电路的小话筒拍手或喊叫时，电路中的继电器会开始工作，工作几秒钟继电器会自动停止。电路中的小话筒可以把声音信号转变为电信号，通过三极管VT1的放大去触发后面的控制电路。三极管VT2、VT3及其电阻器、电容器组成单稳态电路。电阻器R4为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管VT2的集电极电阻R5上得到的。三极管VT2集电极与三极管VT3基极之间是直接耦合的；而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C3来完成的。单稳态电路的特点是它只有一个稳定状态。电路在没有信号输入时，选择合理的R4阻值，使三极管VT2稳定在饱和状态；此时它的集电极电压约为0.3V以下。这样使三极管VT3稳定在截止状态。这就是单稳态电路的稳定状态。当信号中的一个负脉冲通过C2到达三极管VT2的基极时，三极管VT2开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使三极管VT3的基极电压升高，三极管VT3开始导通，它的集电极电压下降；经电容C3的耦合又使三极管VT2的基极电压进一步下降（虽然这时负脉冲已经不再存在），形成一个正反馈，很快达到一个新的状态。此时三极管VT2截止，三极管VT3饱和导通。这就是单稳态电路的暂稳态现象。单稳态电路的暂稳态是不能持久的。在暂稳态期间，电容器C3通过电阻器R4进行放电，随着放电的进行三极管VT2的基极电压逐渐升高，当它达到0.5V以上时，三极管VT2开始导通，正反馈现象再次发生，整个电路很快又回到VT2饱和导通，VT3截止的稳定状态。电容器C3通过电阻器R4的放电过程决定了电路暂稳态的维持时间。根据计算，这个时间t—0.7×R4×C3。在本电路中电阻R4为270kΩ，电容C3为47μF，所以t=0.7×270×103×47×10-6～9秒。根据这个公式可以改变电阻器R4或电容器C3的参数，来延长或缩短电路的延迟时间。电路复原后，电容器C3通过继电器和三极管VT2的发射结进行充电。充电完成后电路才可以接收下一次的触发。如果声控电路直接控制两只白色发光二极管，也可以不用继电器。此时电源电压应为4.5V，它的电路如下图所示。如果使用6V电压，要改变电阻器R6的阻值。下图，R1，R2，VT1构成放大电路，后面的构成单稳电路和开关。下图声控电路，同样是放大然后是单稳电路，只是这里用的是定时IC，双稳态声控电路，拍一下亮，再拍一下灭，如此循环。本电路主要由音频放大电路和双稳态触发电路组成。Q1和Q2组成二级音频放大电路，由MIC接受的音频信号经C1耦合至Q1的基极，放大后由集电极直接馈至Q2的基极，在Q2的集电极得到一负方波，用来触发双稳态电路。R1、C1将电路频响限制在3kHz左右为高灵敏度范围。电源接通时，双稳态电路的状态为Q4截止，Q3饱和，LED1不亮。当MIC接到控制信号，经过两级放大后输出一负方波，经过微分处理后负尖脉冲通过D1加至Q3的基极，使电路迅速翻转，LED1被点亮。当MIC再次接到控制信号，电路又发生翻转，LED1熄灭。如果将LED回路与其它电路连接也可以实现对其它电路的声控。本电路采用直流5V电压供电，LED熄灭时整机电流为3.4mA，LED点亮时整机电流为8.8mA。吹熄蜡烛IC：1．上电LED＿Y仿蜡烛灯闪，LED＿B长亮2．对MIC头吹气可熄灭LED，再吹一次LED亮，如此循环3．调节MIC头的偏制电阻R2可改变MIC头的灵敏度，电阻越大，MIC头灵敏度越低，静态电流越小。电阻参考范围30K－100K。以下是拍手电路，拍一下手灯亮，再拍一下灯灭。（此电路笔者已验证）声控门铃：利用以下电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。电路如图所示。电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。当开关S合上接通电源后，电源经C2、V2的BE结和扬声器...
