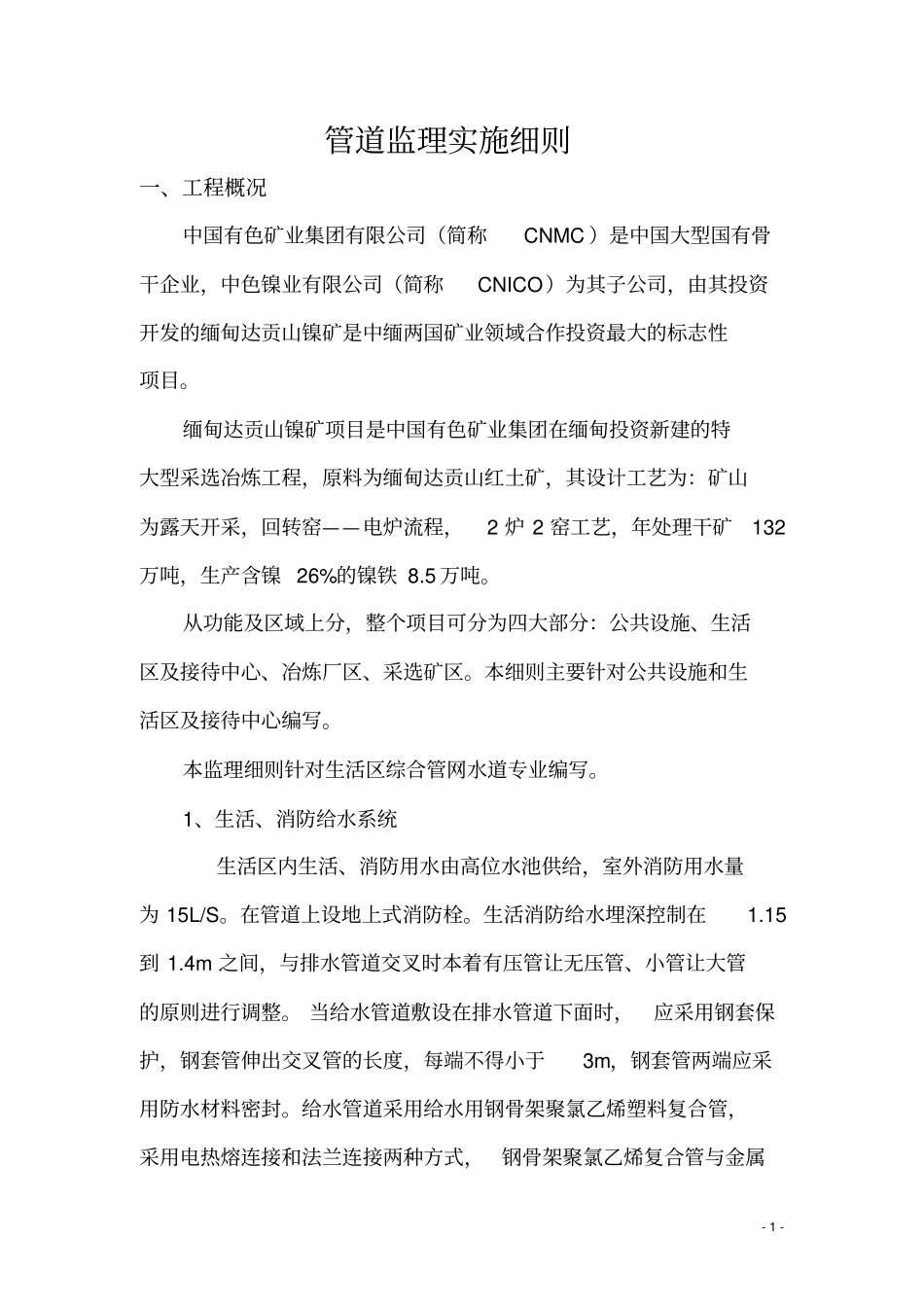

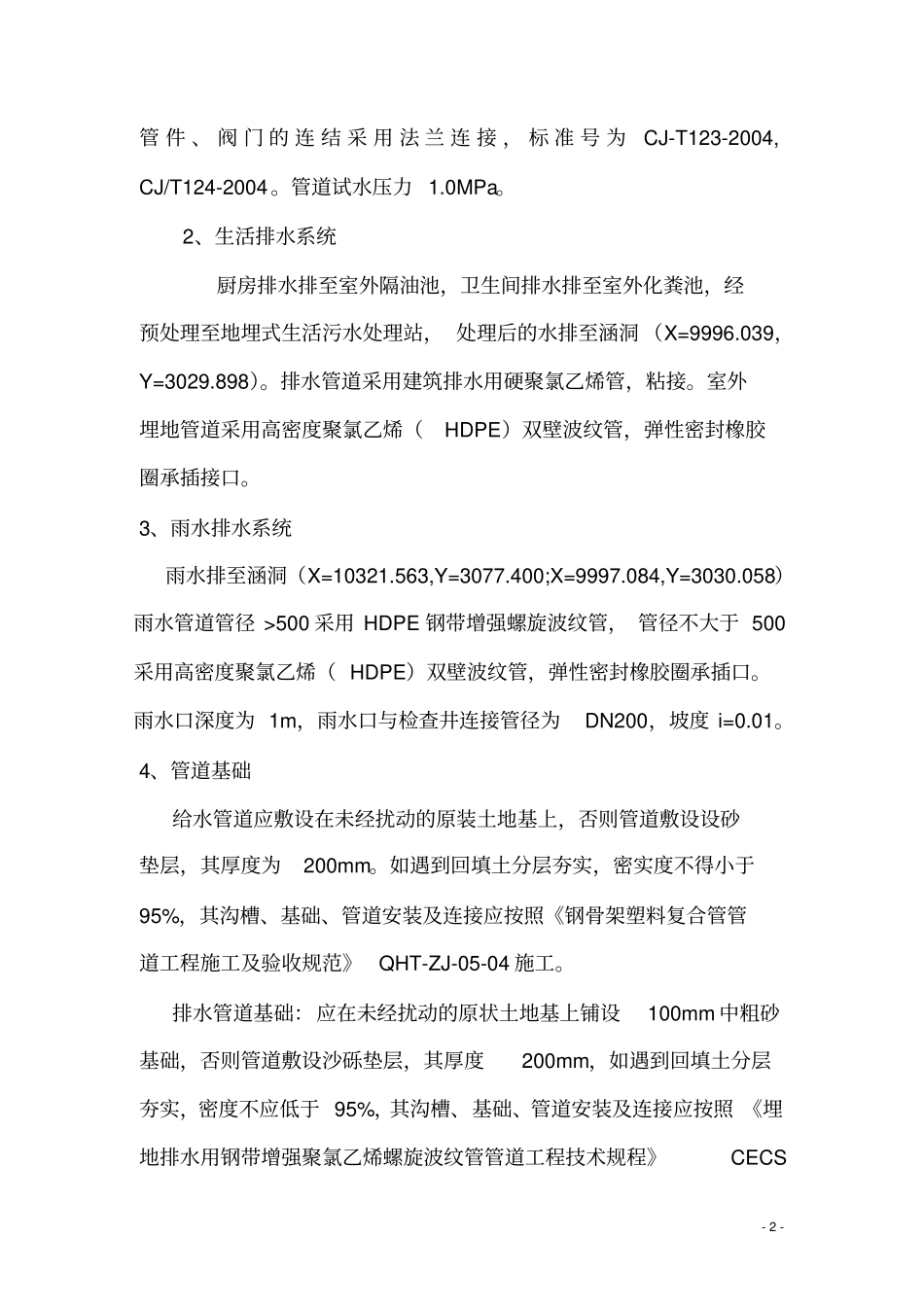

-1-管道监理实施细则一、工程概况中国有色矿业集团有限公司（简称CNMC）是中国大型国有骨干企业，中色镍业有限公司（简称CNICO）为其子公司，由其投资开发的缅甸达贡山镍矿是中缅两国矿业领域合作投资最大的标志性项目。缅甸达贡山镍矿项目是中国有色矿业集团在缅甸投资新建的特大型采选冶炼工程，原料为缅甸达贡山红土矿，其设计工艺为：矿山为露天开采，回转窑——电炉流程，2炉2窑工艺，年处理干矿132万吨，生产含镍26%的镍铁8.5万吨。从功能及区域上分，整个项目可分为四大部分：公共设施、生活区及接待中心、冶炼厂区、采选矿区。本细则主要针对公共设施和生活区及接待中心编写。本监理细则针对生活区综合管网水道专业编写。1、生活、消防给水系统生活区内生活、消防用水由高位水池供给，室外消防用水量为15L/S。在管道上设地上式消防栓。生活消防给水埋深控制在1.15到1.4m之间，与排水管道交叉时本着有压管让无压管、小管让大管的原则进行调整。当给水管道敷设在排水管道下面时，应采用钢套保护，钢套管伸出交叉管的长度，每端不得小于3m，钢套管两端应采用防水材料密封。给水管道采用给水用钢骨架聚氯乙烯塑料复合管，采用电热熔连接和法兰连接两种方式，钢骨架聚氯乙烯复合管与金属-2-管件、阀门的连结采用法兰连接，标准号为CJ-T123-2004,CJ/T124-2004。管道试水压力1.0MPa。2、生活排水系统厨房排水排至室外隔油池，卫生间排水排至室外化粪池，经预处理至地埋式生活污水处理站，处理后的水排至涵洞（X=9996.039，Y=3029.898）。排水管道采用建筑排水用硬聚氯乙烯管，粘接。室外埋地管道采用高密度聚氯乙烯（HDPE）双壁波纹管，弹性密封橡胶圈承插接口。3、雨水排水系统雨水排至涵洞（X=10321.563,Y=3077.400;X=9997.084,Y=3030.058）雨水管道管径>500采用HDPE钢带增强螺旋波纹管，管径不大于500采用高密度聚氯乙烯（HDPE）双壁波纹管，弹性密封橡胶圈承插口。雨水口深度为1m，雨水口与检查井连接管径为DN200，坡度i=0.01。4、管道基础给水管道应敷设在未经扰动的原装土地基上，否则管道敷设设砂垫层，其厚度为200mm。如遇到回填土分层夯实，密实度不得小于95%，其沟槽、基础、管道安装及连接应按照《钢骨架塑料复合管管道工程施工及验收规范》QHT-ZJ-05-04施工。排水管道基础：应在未经扰动的原状土地基上铺设100mm中粗砂基础，否则管道敷设沙砾垫层，其厚度200mm，如遇到回填土分层夯实，密度不应低于95%，其沟槽、基础、管道安装及连接应按照《埋地排水用钢带增强聚氯乙烯螺旋波纹管管道工程技术规程》CECS-3-223：2007施工。5、排水管道标高Y-45：排水管底标高改为90.70；Y-46：排水管底标高改为90.60；Y-47：排水管底标高改为90.48，90.28；Y-48：排水管底标高改为90.26，90.16；Y-49：排水管底标高改为90.06；Y-50：排水管底标高改为89.96，89.67；Y-51：排水管底标高改为89.57；Y-52：排水管底标高改为89.48；Y-53：排水管底标高改为89.39；Y-54：排水管底标高改为89.30，89.20；Y-55：排水管底标高改为89.10；Y-56：排水管底标高改为88.99，88.89；Y-57：排水管底标高改为88.87；Y-58：排水管底标高改为88.78；Y-59：排水管底标高改为88.67；Y-60：排水管底标高改为88.55；二、工程项目建设监理阶段、范围、目标监理阶段：为生活区综合管网施工阶段监理监理范围：1、给水管道及配件安装，室内消火栓系统安装，给水设备安装，隐蔽管道防腐。-4-2、排水管道及配件安装，雨水管道及配件安装。监理目标：1、采取多种措施精心组织，以保证实际工程控制在计划之内。2、质量目标为优良。3、严格按照《建设工程安全生产管理条例》中的规定履行监理安全职责，杜绝重大安全及人身伤亡事故。三、监理依据法律、法规：有关建设的国家和地方法律、法规、行业规范标准。合同：监理合同、施工合同。施工图纸：经审批后的设计施工图纸。技术文件：审批后的设计变更、工地洽商、业务联系单和试验报告及其它施工文件。规范:《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98《给排水管道工程施工及验收规范》GB50286-2008《给...
