粗碎车间及皮带廊设备安装施工方案全解VIP免费

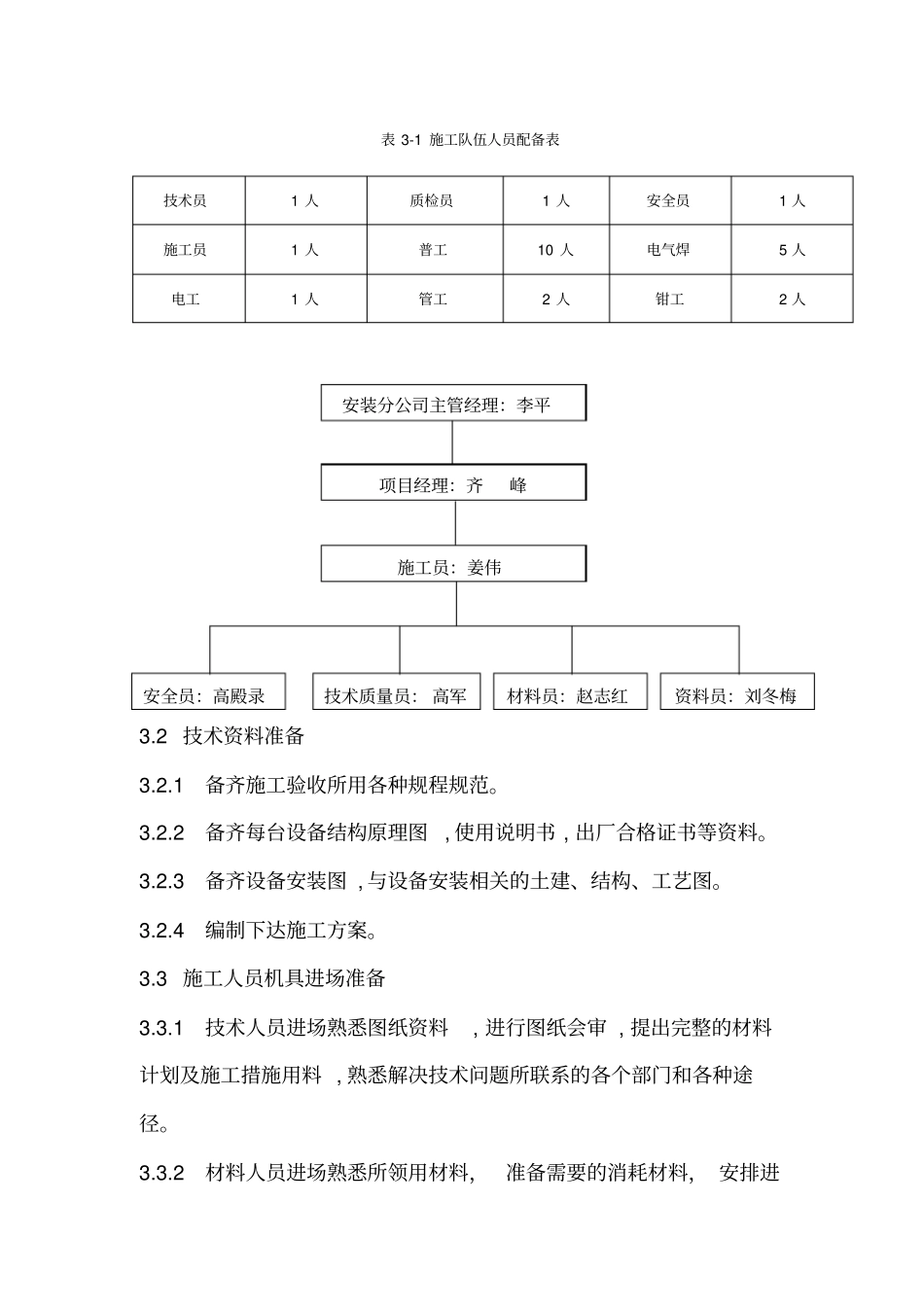

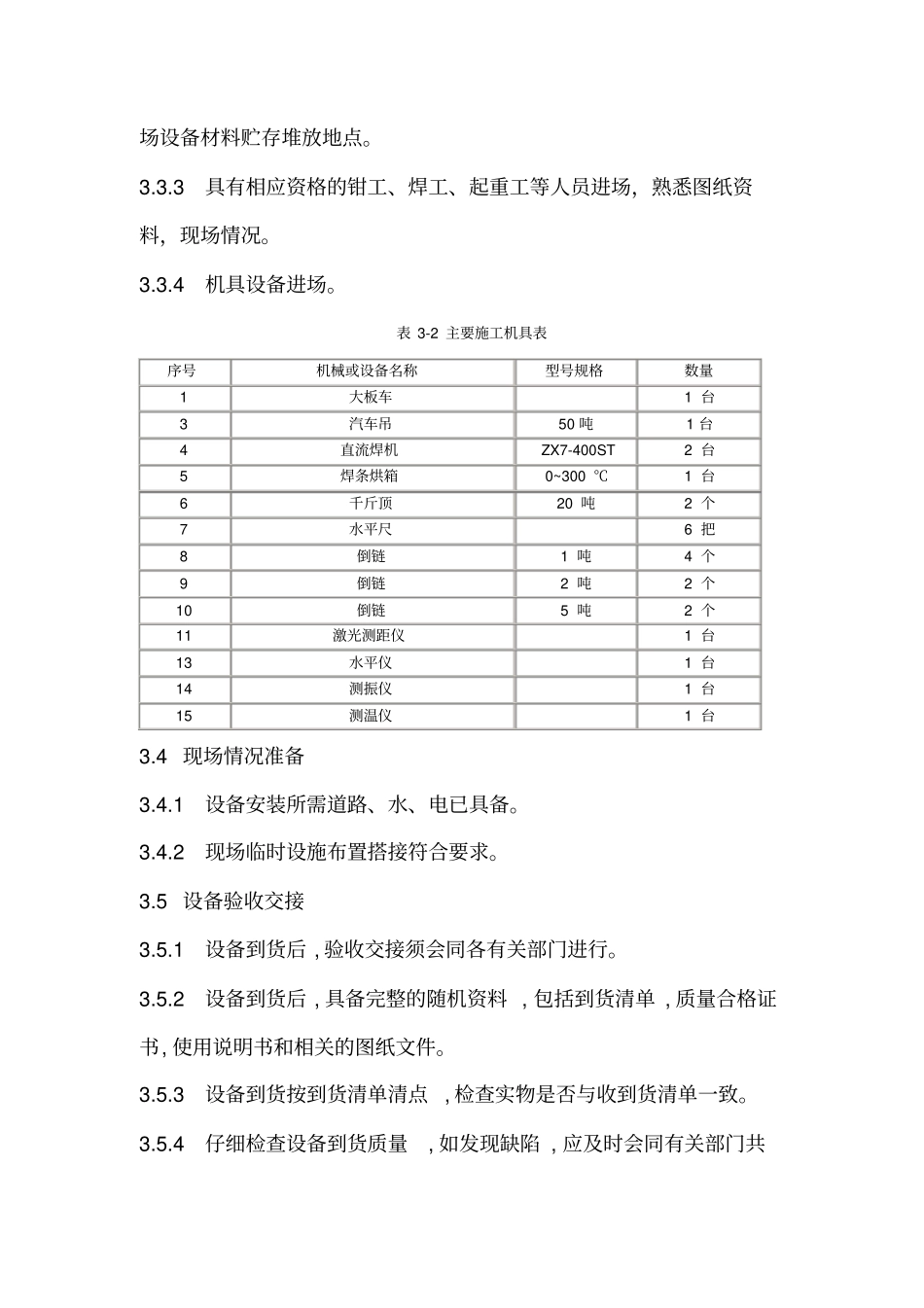

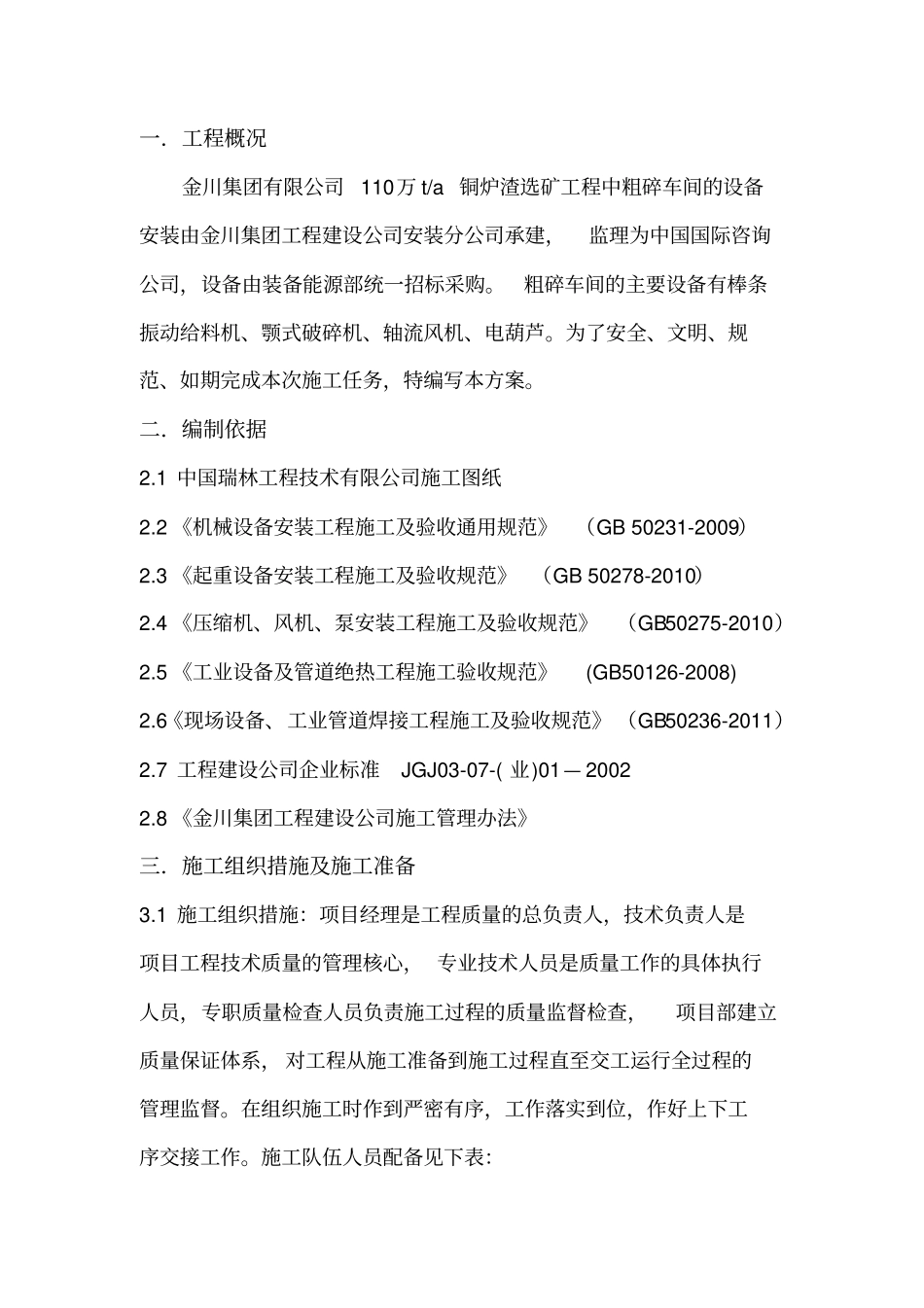

一．工程概况金川集团有限公司110万t/a铜炉渣选矿工程中粗碎车间的设备安装由金川集团工程建设公司安装分公司承建，监理为中国国际咨询公司，设备由装备能源部统一招标采购。粗碎车间的主要设备有棒条振动给料机、颚式破碎机、轴流风机、电葫芦。为了安全、文明、规范、如期完成本次施工任务，特编写本方案。二．编制依据2.1中国瑞林工程技术有限公司施工图纸2.2《机械设备安装工程施工及验收通用规范》（GB50231-2009）2.3《起重设备安装工程施工及验收规范》（GB50278-2010）2.4《压缩机、风机、泵安装工程施工及验收规范》（GB50275-2010）2.5《工业设备及管道绝热工程施工验收规范》(GB50126-2008)2.6《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）2.7工程建设公司企业标准JGJ03-07-(业)01—20022.8《金川集团工程建设公司施工管理办法》三．施工组织措施及施工准备3.1施工组织措施：项目经理是工程质量的总负责人，技术负责人是项目工程技术质量的管理核心，专业技术人员是质量工作的具体执行人员，专职质量检查人员负责施工过程的质量监督检查，项目部建立质量保证体系，对工程从施工准备到施工过程直至交工运行全过程的管理监督。在组织施工时作到严密有序，工作落实到位，作好上下工序交接工作。施工队伍人员配备见下表：表3-1施工队伍人员配备表3.2技术资料准备3.2.1备齐施工验收所用各种规程规范。3.2.2备齐每台设备结构原理图,使用说明书,出厂合格证书等资料。3.2.3备齐设备安装图,与设备安装相关的土建、结构、工艺图。3.2.4编制下达施工方案。3.3施工人员机具进场准备3.3.1技术人员进场熟悉图纸资料,进行图纸会审,提出完整的材料计划及施工措施用料,熟悉解决技术问题所联系的各个部门和各种途径。3.3.2材料人员进场熟悉所领用材料，准备需要的消耗材料，安排进技术员1人质检员1人安全员1人施工员1人普工10人电气焊5人电工1人管工2人钳工2人安装分公司主管经理：李平项目经理：齐峰施工员：姜伟安全员：高殿录技术质量员：高军材料员：赵志红资料员：刘冬梅场设备材料贮存堆放地点。3.3.3具有相应资格的钳工、焊工、起重工等人员进场，熟悉图纸资料，现场情况。3.3.4机具设备进场。表3-2主要施工机具表序号机械或设备名称型号规格数量1大板车1台3汽车吊50吨1台4直流焊机ZX7-400ST2台5焊条烘箱0~300℃1台6千斤顶20吨2个7水平尺6把8倒链1吨4个9倒链2吨2个10倒链5吨2个11激光测距仪1台13水平仪1台14测振仪1台15测温仪1台3.4现场情况准备3.4.1设备安装所需道路、水、电已具备。3.4.2现场临时设施布置搭接符合要求。3.5设备验收交接3.5.1设备到货后,验收交接须会同各有关部门进行。3.5.2设备到货后,具备完整的随机资料,包括到货清单,质量合格证书,使用说明书和相关的图纸文件。3.5.3设备到货按到货清单清点,检查实物是否与收到货清单一致。3.5.4仔细检查设备到货质量,如发现缺陷,应及时会同有关部门共同签署有效的工程联络单。3.5.5已验收的设备及时填写设备开箱检验记录。3.5.6已验收的设备及附件,如暂不安装,应妥善保管,谨防损坏或丢失。3.6基础验收交接基础验收应会同设计单位，土建施工单位及甲方等有关部门共同进行，主要检查项目为外观检查和几何尺寸及相关尺寸检查。土建单位移交时须有基础合格证，并检查设备基础标高、外形尺寸、基础质量、基础螺栓孔是否与设计及设备相符。3.6.1外观检查基础外观不得有裂纹、蜂窝、空洞、露筋、油污等缺陷。3.6.2几何尺寸及相关尺寸检查应符合如下要求：项目名称允许偏差（mm）项目名称允许偏差（mm）基础坐标位置±20基础平面水平度每米5基础各不同平面的标高0-20全长10基础平面外形尺寸±20预留地脚螺栓孔中心位置±10凸台平面外形尺寸-20深度+200凹穴尺寸+20孔壁铅垂度10竖向偏差每米5预埋地脚螺栓标高+200全高20中心距±23.7现场临设的搭设和布置3.7.1临设布置包括工具箱、工棚、设备附件及存放地点和拆检用房等;3.7.2临设布置尽量靠近设备集中处;3.7.3工棚内或附近应接入临时用电和生活用水;3.7.4设备附件存放地点应作好防潮和通风工作,同时内部应有足够的光线。四、风机安装工程施工方案4.1风机概况铜渣选...
