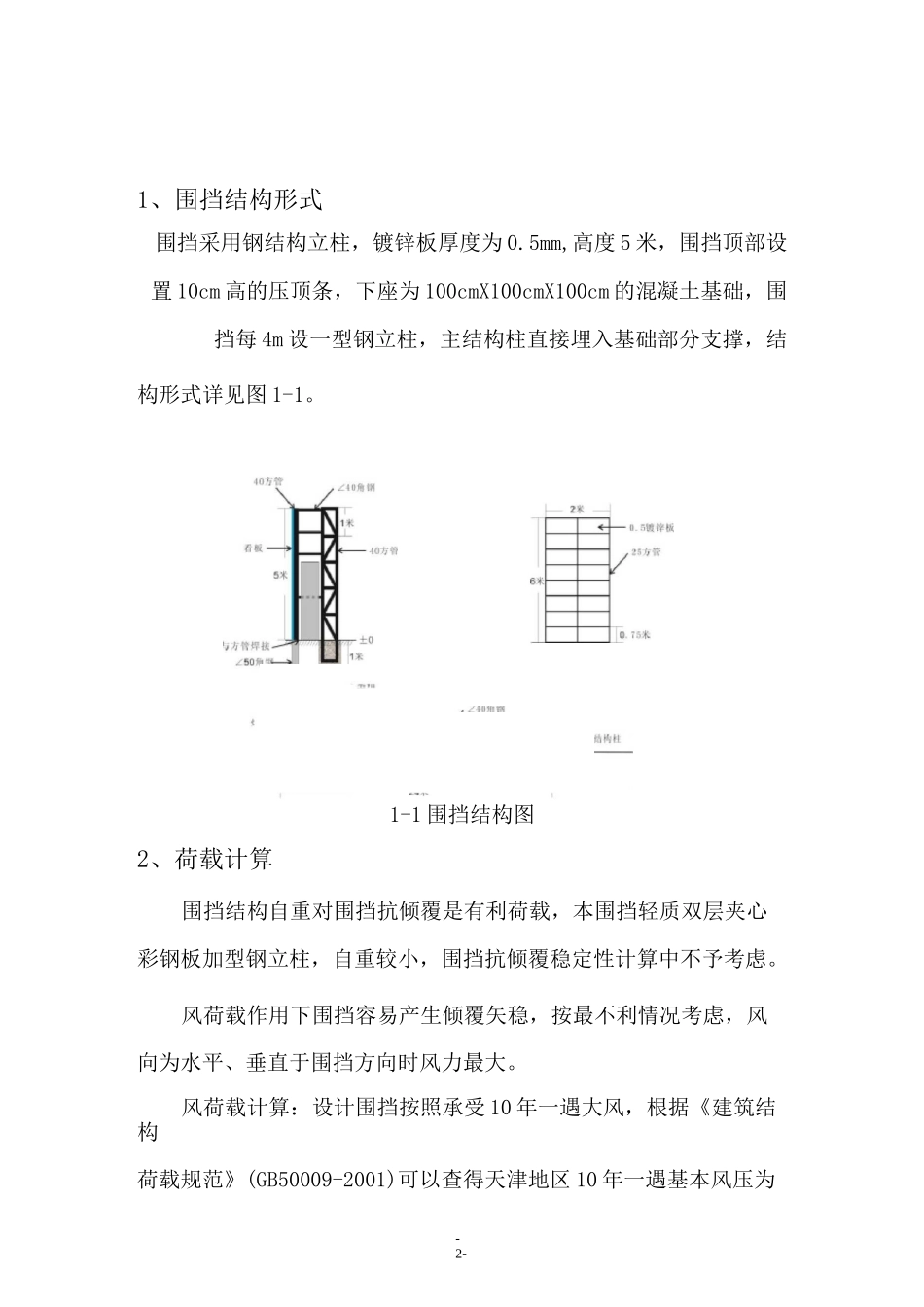

围挡稳定性计算书编制：审核：审定：-1-1、围挡结构形式22、荷载计算23、建立模型34、稳定性计算44.1抗剪强度计算…………………………………………44.2防撞螺栓抗弯强度计算………………………………45、遇特大台风加强措施5-2-1、围挡结构形式围挡采用钢结构立柱，镀锌板厚度为0.5mm,高度5米，围挡顶部设置10cm高的压顶条，下座为100cmX100cmX100cm的混凝土基础，围挡每4m设一型钢立柱，主结构柱直接埋入基础部分支撑，结构形式详见图1-1。1-1围挡结构图2、荷载计算围挡结构自重对围挡抗倾覆是有利荷载，本围挡轻质双层夹心彩钢板加型钢立柱，自重较小，围挡抗倾覆稳定性计算中不予考虑。风荷载作用下围挡容易产生倾覆矢稳，按最不利情况考虑，风向为水平、垂直于围挡方向时风力最大。风荷载计算：设计围挡按照承受10年一遇大风，根据《建筑结构荷载规范》(GB50009-2001)可以查得天津地区10年一遇基本风压为-3-0.3KN／m2。按照《建筑结构荷载规范》(GB50009-2001)围护结构风压W二B卩卩Wkzzs0式中：W一风荷载标准值(KN/m2)kP一高度z处的阵风系数z卩一局部风压体型系数z卩一风压高度变化系数sW一基本风压(取0.3KN/m2)0查^表^^B=2.3，p=0.8-(-1.0)=1.8，p=0.74。zszW二BppW二2.3x1.8x0.74x0.3二0.92(kN/m2)kzzs03、建立模型荷载传递：水平风荷载9彩钢板9型钢立柱9主结构柱埋入基础部分支撑地面。受力结构主要为型钢立柱，对整个围挡抗倾覆稳定的关键点在于结构柱本身的抗弯拉和抗剪强度。下座100cmX100cmX100cm混凝土基础自身具有抗风能力，作用在下座上的风荷载不考虑其传递到型钢立柱上。设计风压为0.92KN/m2，风压传至立柱为均布荷载，均布荷载q=0.92X6=5.52KN/m。型钢立柱与地面米用埋入式连接，视为固接，受力模型如下:-4-4、稳定性计算4.1抗剪强度计算主结构柱容许剪力［F］二4x兀xr2xf二4x3.14x52xf二59.22kN。VVVF二11.04kN<［F］二59.22kN，满足要求。VV4.2结构柱抗弯强度计算仅考虑风荷载产生的弯矩由主结构柱承担。风荷载作用下固端弯矩为：M=丄ql2=x5.52x22=11.04kN-m2230-5-计算结构柱所受拉力N=半=船=78.9kN容许值［N］二4x兀xr2xf二4x3.14x52x235二73.79kNN>[N]。满足要求。假设钢立柱受的水平推力全部由钢筋承担。F=F'二F'x0.29二11.04x0.29二3.2kNn3002+10002直径14mm钢筋立杆的受压稳定值：_3.142x2.05x105x丄3.14x144P=二一=32=7KN>F',满足要求。crl210442n结论：设计围挡能满足抵抗抗10年一遇的大风稳定性要求。5、遇特大台风加强措施遇到特大台风预报时需要加强围护结构强度，采用外加角钢斜撑的方法加固围挡。
