线路工程施工创优细则VIP专享VIP免费

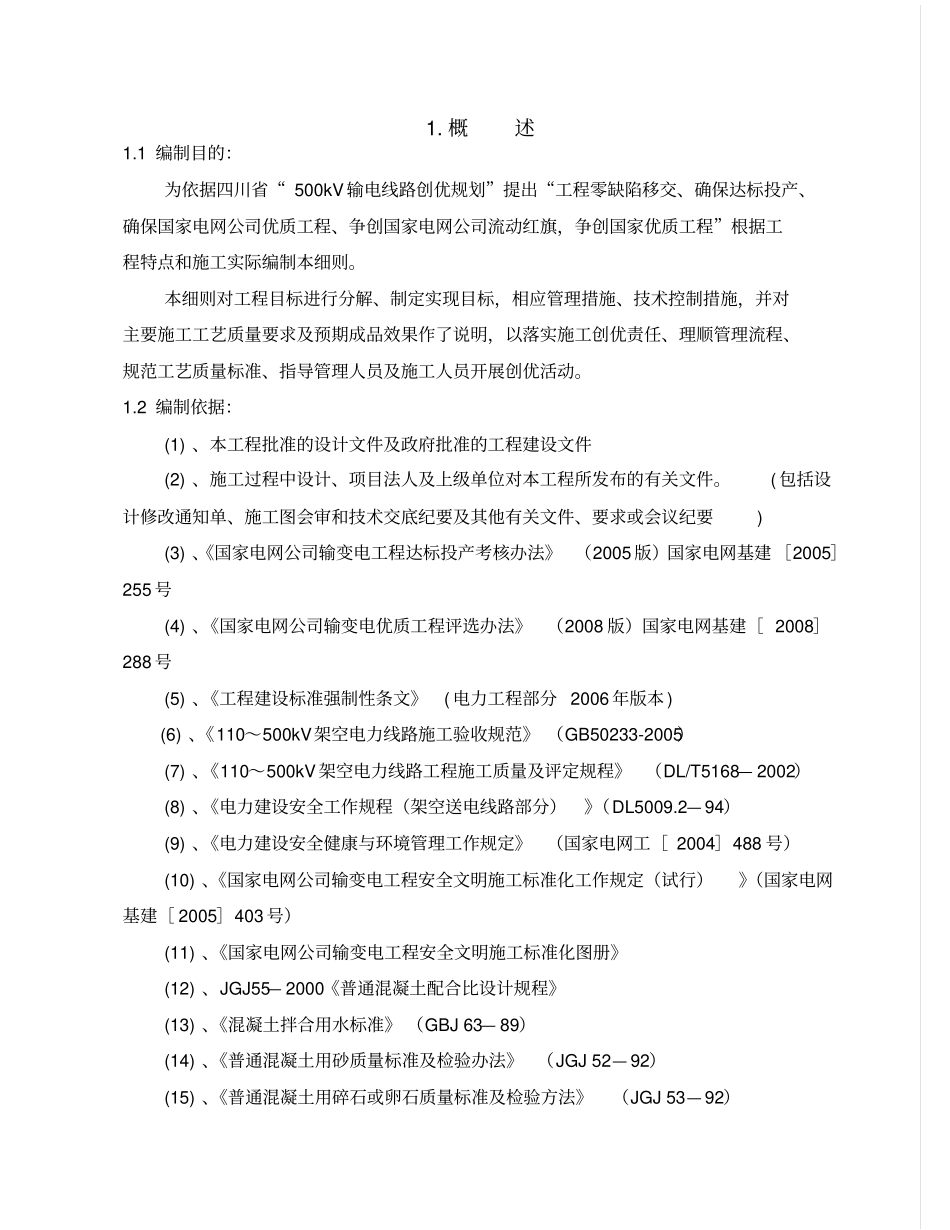

1.概述1.1编制目的：为依据四川省“500kV输电线路创优规划”提出“工程零缺陷移交、确保达标投产、确保国家电网公司优质工程、争创国家电网公司流动红旗，争创国家优质工程”根据工程特点和施工实际编制本细则。本细则对工程目标进行分解、制定实现目标，相应管理措施、技术控制措施，并对主要施工工艺质量要求及预期成品效果作了说明，以落实施工创优责任、理顺管理流程、规范工艺质量标准、指导管理人员及施工人员开展创优活动。1.2编制依据：(1)、本工程批准的设计文件及政府批准的工程建设文件(2)、施工过程中设计、项目法人及上级单位对本工程所发布的有关文件。(包括设计修改通知单、施工图会审和技术交底纪要及其他有关文件、要求或会议纪要)(3)、《国家电网公司输变电工程达标投产考核办法》（2005版）国家电网基建［2005］255号(4)、《国家电网公司输变电优质工程评选办法》（2008版）国家电网基建［2008］288号(5)、《工程建设标准强制性条文》(电力工程部分2006年版本)(6)、《110～500kV架空电力线路施工验收规范》（GB50233-2005）(7)、《110～500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）(8)、《电力建设安全工作规程（架空送电线路部分）》（DL5009.2—94）(9)、《电力建设安全健康与环境管理工作规定》（国家电网工［2004］488号）(10)、《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》（国家电网基建［2005］403号）(11)、《国家电网公司输变电工程安全文明施工标准化图册》(12)、JGJ55—2000《普通混凝土配合比设计规程》(13)、《混凝土拌合用水标准》（GBJ63—89）(14)、《普通混凝土用砂质量标准及检验办法》（JGJ52—92）(15)、《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53—92）(16)、《混凝土结构工程施工质量验收规范》（GB50204—2002）(17)、《建设工程施工现场供用电安全规范》（JGJ46—2005）(18)、SDJ226—87《架空送电线路导地线液压施工工艺规程》(19)、《国家电网公司输变电工程施工工艺示范手册》（送电工程分册）(20)、《架空送电线路施工手册》(21)、DL5009.2—2004《电力建设安全工作规程》（架空电力线路部分）(22)、《电力建设安全健康与环境管理工作规定》(23)、《安全生产工作规定》国家电力公司(24)、《电力工程达标投产管理办法》（2006）(25)、JGJ18—2003《钢筋焊接及验收规程》(26)、GB50119—2003《混凝土外加剂应用技术规范》(27)、GB175—1999《硅酸盐水泥、普通硅酸盐水泥》(28)、JGJ104—97建筑工程冬期施工规程(29)、《超高压架空输电线路张力架线施工工艺导则》（SDJJS2—87）1.3工程概况及施工主要特点（1）线路概况及特点：锦屏二级电站~乐山变500kV线路工程，起于锦屏二级水电站500kV变电站构架（冕宁县联合乡），止于乐山南天500kV变电站构架（乐山市临江镇），10mm~15mm冰区按同塔双回线路架设，重冰区段按两个单回路架设。线路全长：2X290km。沿线地形划分：峻岭占8%，高山大岭占78%，山地占12%，丘陵占2%。地震基本烈度为7~8度。本标段线路起于N2012(J203)(冕宁县宏模乡)，止于N2087（J224）(喜德县登向营)，线路长度A回27.366km，B回27.227km；其中10mm冰区A回20.848km，B回20.916km；15mm冰区A回3.845km，B回3.845km；20mm冰区A回2.673km，B回2.466km；沿线主要为山地和高山大岭，林区较为密集。本标段N2012-N2042、N2066-N2087为同塔双回架设，N2042-N2066为两个单回架设，本标段共使用铁塔70基，其中双回路直线塔23基（包括直线小转塔1基），双回路耐张转角塔27基，双回路耐张换位塔1基，单回路耐张塔14基（A回线路8基，B回线路6基）；单回路直线塔5基（A回线路2基，B回线路3基）。A回单回塔号为：AN2042-AN2045、AN2060-AN2065共10基；B回单回塔号为：BN2042-BN2043、BN2043、BN2060-BN2065共9基。海拔高度1650米~3200米，平均海拔2600米。（2）导地线使用情况：导线一般段线路采用4XLGJ-500/45钢芯铝绞线。地线采用10mm、15mm冰区：一根为GJ-100型钢绞线另一根为OPGW-140A光缆。20mm冰区一根为GJ-120型钢绞线另一根为OPGW-140B光缆。（3）绝缘子使用情况：悬垂串：U160...
