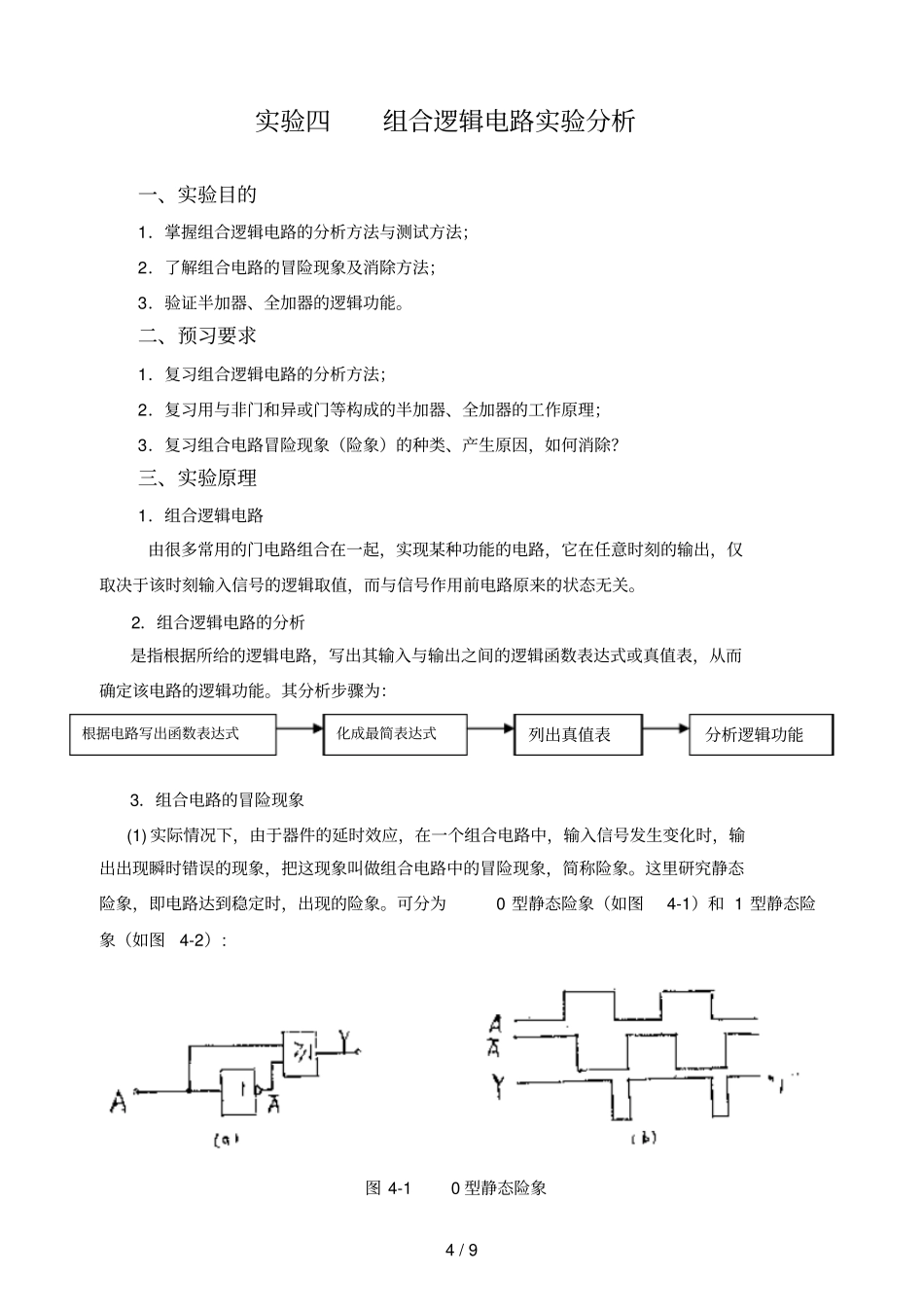

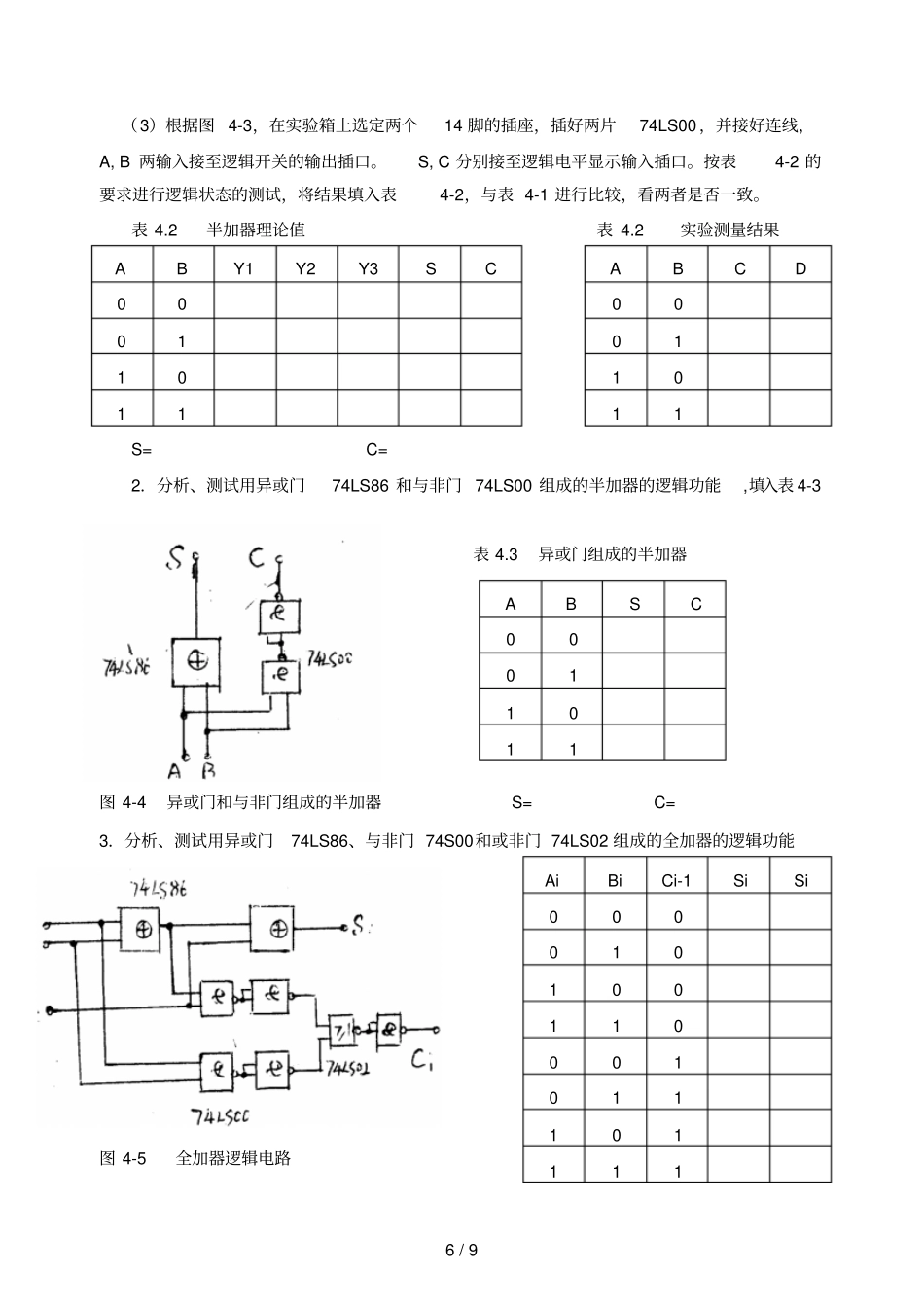

4/9实验四组合逻辑电路实验分析一、实验目的1．掌握组合逻辑电路的分析方法与测试方法；2．了解组合电路的冒险现象及消除方法；3．验证半加器、全加器的逻辑功能。二、预习要求1．复习组合逻辑电路的分析方法；2．复习用与非门和异或门等构成的半加器、全加器的工作原理；3．复习组合电路冒险现象（险象）的种类、产生原因，如何消除？三、实验原理1．组合逻辑电路由很多常用的门电路组合在一起，实现某种功能的电路，它在任意时刻的输出，仅取决于该时刻输入信号的逻辑取值，而与信号作用前电路原来的状态无关。2．组合逻辑电路的分析是指根据所给的逻辑电路，写出其输入与输出之间的逻辑函数表达式或真值表，从而确定该电路的逻辑功能。其分析步骤为：3．组合电路的冒险现象(1)实际情况下，由于器件的延时效应，在一个组合电路中，输入信号发生变化时，输出出现瞬时错误的现象，把这现象叫做组合电路中的冒险现象，简称险象。这里研究静态险象，即电路达到稳定时，出现的险象。可分为0型静态险象（如图4-1）和1型静态险象（如图4-2）:图4-10型静态险象根据电路写出函数表达式化成最简表达式列出真值表分析逻辑功能5/9其输出函数Y=A+A,在电路达到稳定时，即静态时，输出Y总是1。然而在输入A变化时，输出Y的某些瞬间会出现0，Y出现窄脉冲，存在有静态0型险象。图4-21型静态险象其输出函数Y=A+A,在电路达到稳定时，即静态时，输出Y总是O。然而在输入A变化时，在输出Y的某些瞬间会出现1，Y出现窄脉冲，存在有静态1型险象。（2）进一步研究得知，对于任何复杂的组合逻辑电路，只要能成为A+A或AA的形式，必然存在险象。为了消除险象，通常用增加校正项的方法，如果表达式中出现A+A形式的电路，校正项为被赋值各变量的“乘积项”；表达式中出现AA形式的电路，校正项为被赋值各变量的“和项”。例如：逻辑电路的表达式为Y=AB+AC；当B=C=1时，Y=A+A，Y正常情况下，稳定后应输出1，但实际中出现了0型静态险象。这时可以添加校正项BC，则YAB+AC+BC=A+A+1=1,从而消除了险象。四、实验器件1．TH-SZ型数字电路实验箱2.双踪示波器YB4320G3.74LS0074LS8674LS024.若干导线五、实验内容1.分析、测试用与非门74LS00组成的半加器的逻辑功能（1）写出图4-3的逻辑表达式图4-3由与非门74LS00组成的半加器电路(2)根据表达式列出真值表4.1，并写出最简函数表达式6/9（3）根据图4-3，在实验箱上选定两个14脚的插座，插好两片74LS00，并接好连线，A,B两输入接至逻辑开关的输出插口。S,C分别接至逻辑电平显示输入插口。按表4-2的要求进行逻辑状态的测试，将结果填入表4-2，与表4-1进行比较，看两者是否一致。表4.2半加器理论值表4.2实验测量结果ABY1Y2Y3SCABCD0000010110101111S=C=2．分析、测试用异或门74LS86和与非门74LS00组成的半加器的逻辑功能,填入表4-3表4.3异或门组成的半加器图4-4异或门和与非门组成的半加器S=C=3．分析、测试用异或门74LS86、与非门74S00和或非门74LS02组成的全加器的逻辑功能图4-5全加器逻辑电路ABSC00011011AiBiCi-1SiSi0000101001100010111011117/9（1）根据逻辑电路写出全加器的逻辑函数表达式，并化为最简。Si=Si=（2）按图4-5连线，Ai、Bi、Ci的值按表4-4输入，观察输出Si、Si的值，填入表4.4。4．观察冒险现象并消除（1）按图4-6接线，当B=C＝1时，A输入矩形波（f＝1MHZ以上），用示波器观察、记录Y波形。（2）用添加校正项的方法消除险象。画出校正后的电路图，观察、记录校正后Y输出波形。图4-6险象的消除六、实验报告要求1．整理实验数据、图表，并对实验结果进行分析讨论。2．总结组合电路的分析与测试方法。3．对险象进行讨论。七、实验注意事项1．实验中要求使用+5V，电源极性绝对不允许接错。2．插集成块时，要认清定位标记，不得插反。3．连线之前，先用万用表测量导线是否导通。4．输出端不允许直接接地或直接接+5V电源，否则将损坏器件。8/9实验四计数器及其应用（设计性）一、实验目的1．学习集成触发器构成计数器的方法。2．掌握中规模集成计数器的使用方法及功能侧试方法。3．用集成电路计数器构成1／N分频器。二、实验预习要求1．复习计数器电路工作原理。2．...
