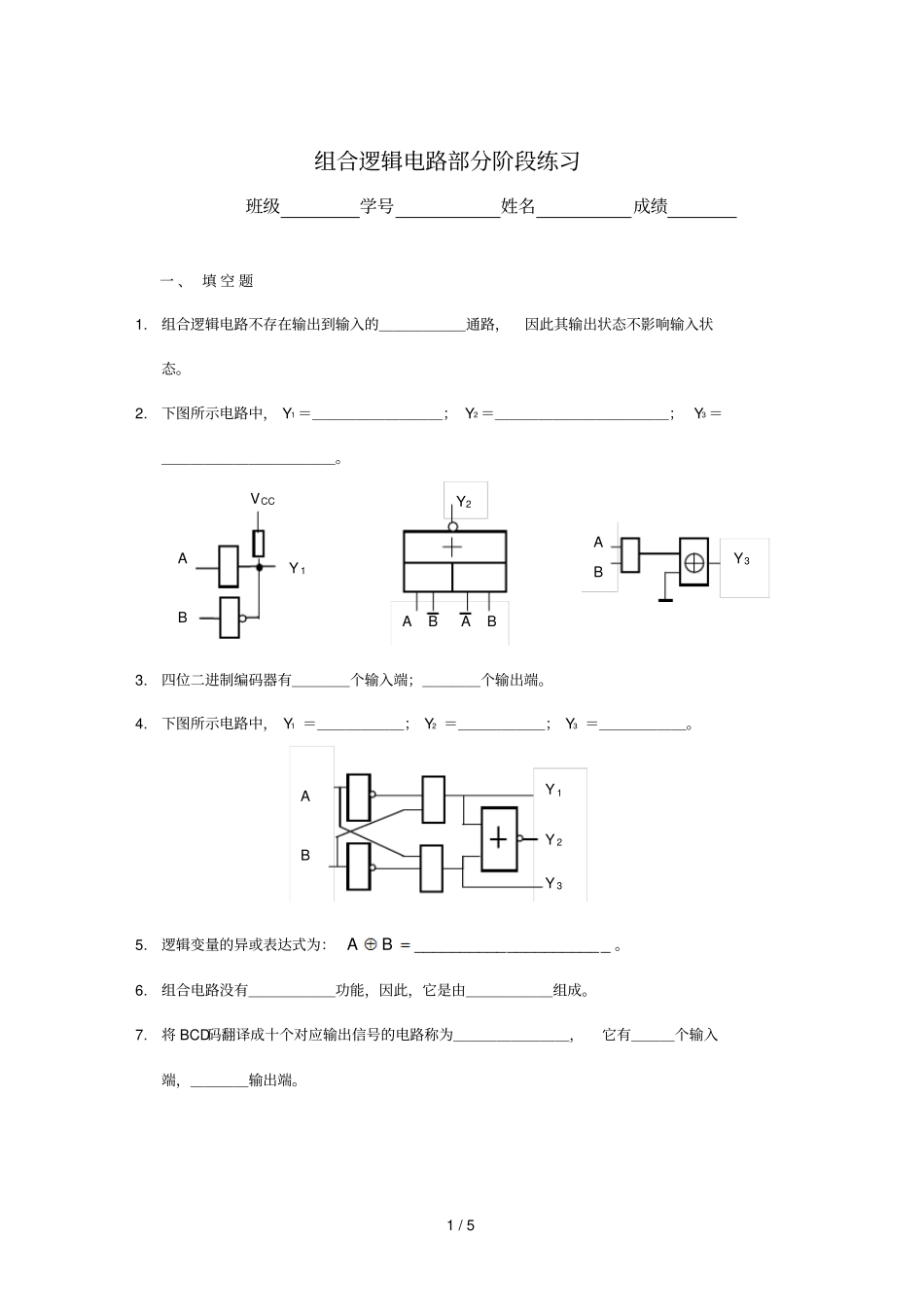

1/5组合逻辑电路部分阶段练习班级学号姓名成绩一、填空题1.组合逻辑电路不存在输出到输入的＿＿＿＿＿＿通路，因此其输出状态不影响输入状态。2.下图所示电路中，Y1＝＿＿＿＿＿＿＿＿＿；Y2＝＿＿＿＿＿＿＿＿＿＿＿＿；Y3＝＿＿＿＿＿＿＿＿＿＿＿＿。3.四位二进制编码器有＿＿＿＿个输入端；＿＿＿＿个输出端。4.下图所示电路中，Y1＝＿＿＿＿＿＿；Y2＝＿＿＿＿＿＿；Y3＝＿＿＿＿＿＿。5.逻辑变量的异或表达式为：_____________________BA。6.组合电路没有＿＿＿＿＿＿功能，因此，它是由＿＿＿＿＿＿组成。7.将BCD码翻译成十个对应输出信号的电路称为＿＿＿＿＿＿＿＿，它有＿＿＿个输入端，＿＿＿＿输出端。ABVCCY1ABY3ABABY2ABY1Y2Y32/58.下图所示电路中，Y1＝＿＿＿＿＿＿；Y2＝＿＿＿＿＿＿；Y3＝＿＿＿＿＿＿。9.已知三态与非门输出表达式CABF，则该三态门当控制信号C为＿＿＿电平时，输出为高阻态。10.下图所示电路中，Y2＝＿＿＿＿＿＿＿＿＿＿＿＿；Y3＝＿＿＿＿＿＿＿＿＿＿＿。二、选择题(共18分)1.下列函数中，是最小项表达式形式的是＿＿＿＿＿＿＿＿＿A.Y=A+BCB.Y2=ABC+ACDC.Y=ABC+ABCD.Y=ABC+ABC2.对于四位二进制译码器，其相应的输出端共有＿＿＿＿＿＿＿＿A．4个B.16个C.8个D.10个3．用8421码表示的十进制数45，可以写成＿＿＿＿＿＿＿＿＿＿A．45B.[101101]BCDC.[01000101]BCDD.[101101]24．属于组合逻辑电路的是＿＿＿＿＿＿＿＿＿＿＿A．触发器B.全加器C.移位寄存器D.计数器A1BY2ABCY1ABY3ABY3ABY2ABVCCY13/56.在下列三个逻辑函数表达式中，＿＿＿＿是最小项表达式。A．BABA)B,A(YB.CBCBABCA)C,B,A(YC.CABABCBCACBA)D,C,B,A(Y7.已知某电路的真值表如下，该电路的逻辑表达式为。A．CYB.ABCYC．CABYD．CCBYABCYABCY000010000011101101001101011111118.下列函数中，是最小项表达式形式的是＿＿＿＿＿＿＿＿＿。A.Y=A+BCB.Y=ABC+ACDC.CBACBAYD.BCACBAY三、化简下列逻辑函数，写出最简与或表达式1．Y1＝AB＋AC＋ABC2．Y2＝Σm（0，2，3，4，5，7）4/53．Y3见右图四、分析设计题(共30分)1、用四2输入或非门74LS02实现)DC)(BA(F的逻辑功能，请画出实验连线图。74LS02的外部引线排列见下图（允许反变量输入）。ABY3VCC4Y4B4A3Y3B3A1Y1A1B2Y2A2B地5/52、用与非门设计四变量的多数表决电路。当输入变量A、B、C、D有3个或3个以上为1时输出为1，输入为其他状态时输出为0。
