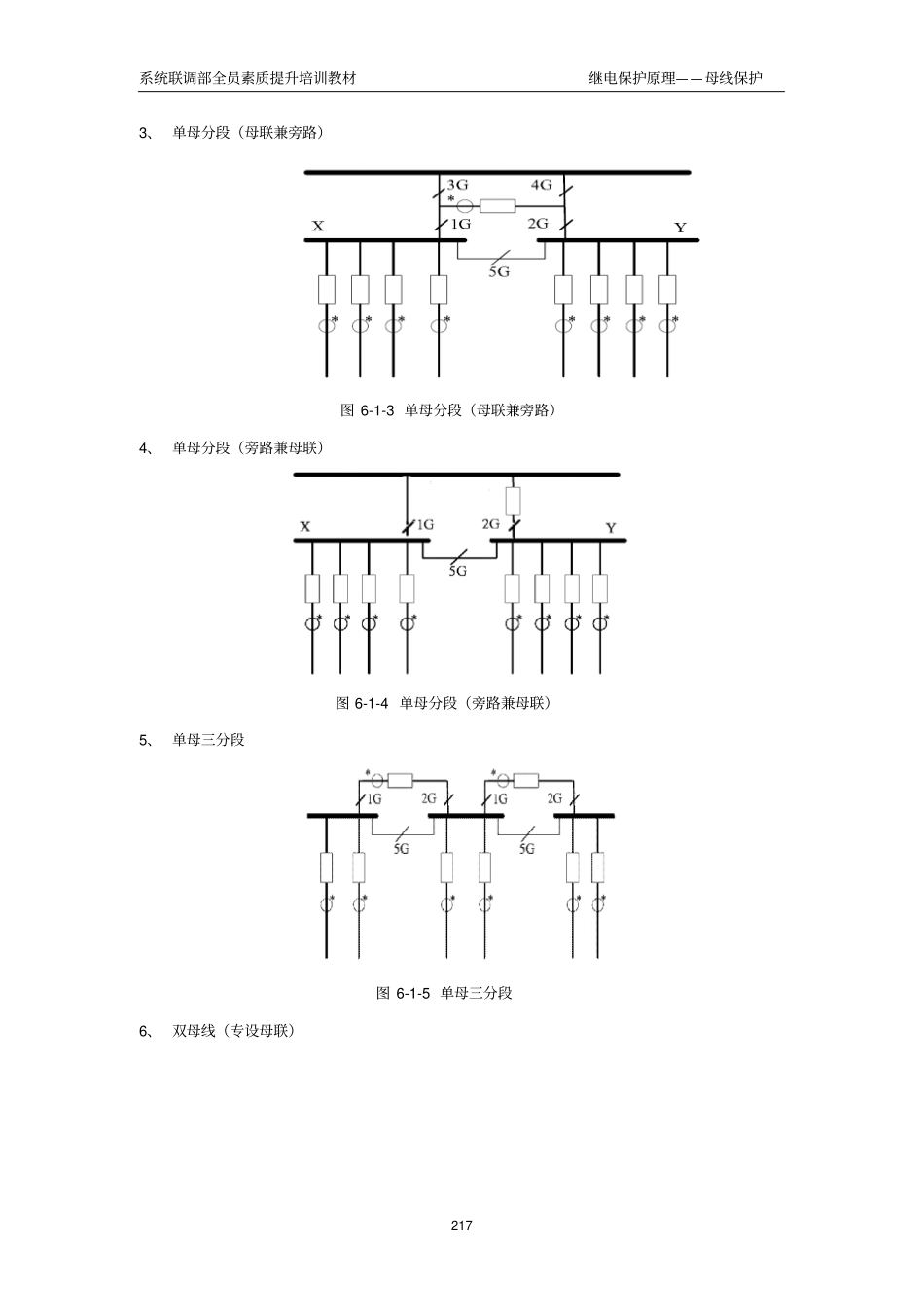

系统联调部全员素质提升培训教材继电保护原理——母线保护215第六章母线保护系统联调部全员素质提升培训教材继电保护原理——母线保护216第一节概述一、母线保护的概述母线是发电厂和变电站的重要组成部分。在母线上连接着电厂和变电所的发动机、变压器、输电线路和调相设备,母线的作用是汇集和分配电能。如果母线的短路故障不能迅速地被切除,将会引起事故扩大,破坏电力系统的稳定运行,造成电力系统的瓦解事故。二、母线的主接线形式单母线;单母分段(专设分段、分段兼旁路、旁路兼分段);单母多分段;双母线(专设母联、母联兼旁路、旁路兼母联);双母单分段(专设母联、母联兼旁路);双母双分段(按两面屏配置);3/2接线(按两套单母线配置)。1、单母线图6-1-1单母线2、单母分段(专设母联)图6-1-2单母分段(专设母联)系统联调部全员素质提升培训教材继电保护原理——母线保护2173、单母分段(母联兼旁路)图6-1-3单母分段(母联兼旁路)4、单母分段(旁路兼母联)图6-1-4单母分段(旁路兼母联)5、单母三分段图6-1-5单母三分段6、双母线(专设母联)系统联调部全员素质提升培训教材继电保护原理——母线保护218图6-1-6双母线(专设母联)7、双母线(母联兼旁路)图6-1-7双母线(母联兼旁路)8、双母线(旁路兼母联)图6-1-8双母线(旁路兼母联)9、双母线单分段(专设母联)系统联调部全员素质提升培训教材继电保护原理——母线保护219图6-1-3双母单分段(专设母联)10、双母线单分段(母联兼旁路)图6-1-10双母单分段(母联兼旁路)11、双母双分段图6-1-11双母双分段三、母线保护的硬件组成1、标准配置1.1保护箱系统联调部全员素质提升培训教材继电保护原理——母线保护220图6-1-12保护箱(一)插件布置图(后视图)1.1.1交流变换插件(NJL-801/NJL-818):将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。该插件共有8路电流通道、6路电压通道。1.1.2交流变换插件(NJL-817/NJL-819):将系统电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。该插件共有15路电流通道。1.1.3CPU插件(NPU-804):在单块PCB板上完成数据采集、I/O、保护及控制功能等。1.1.4采保插件(NCB-801):将由变换器来的弱电信号经过低通滤波后,由多路转换开关对信号进行选通,然后通过电压跟随器对信号进行处理,以提高其负载能力。该插件还有+5V、-15V、+15V及累加和自检功能。此外通过运算放大器过零比较检测电路可实现基频测量。能够完成80路模拟信号采集,模拟量的输出幅值范围为-10V~+10V。1.1.5开入插件(NKR-810):每个开入插件提供30路开关量输入回路。开入电源为直流220V或110V;其正电源连接到开入节点,负电源接到31-32端子。1.1.6开入插件(NKR-812):每个开入插件提供64路开关量输入回路。开入电源为直流24V。1.1.7信号插件(NXH-808):主要提供保护的信号接点,共三组信号接点,两瞬动一保持。1.1.8通讯插件(NTX-803):提供的通讯接口有:一个就地打印口(RS232),两个GPS对时口(RS485、RS232),及与保护管理机通讯的LON网接口,与变电站自动化系统通讯的双通道接口(RS485,RS232,以太网口)。另外,必要时端子04、05可作为码对时通讯口。1.1.9稳压电源插件(NDY-801):直流逆变电源插件。直流220V或110V电压输入经抗系统联调部全员素质提升培训教材继电保护原理——母线保护221干扰滤波回路后,利用逆变原理输出本装置需要的三组直流电压,即5V、±15V及24V。电源插件具有失电告警功能。1.2辅助箱图6-1-13辅助箱插件布置图(后视图)1.2.1交流变换插件(NJL-801/NJL-818):将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。该插件共有8路电流通道、6路电压通道。1.2.2交流变换插件(NJL-817/NJL-819):将系统电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。该插件共有15路电流通道。1.2.3开入插件(NKR-810):每个开入插件提供30路开关量输入回路。开入电源为直流220V或110V;其正电源连接到开入节点...
