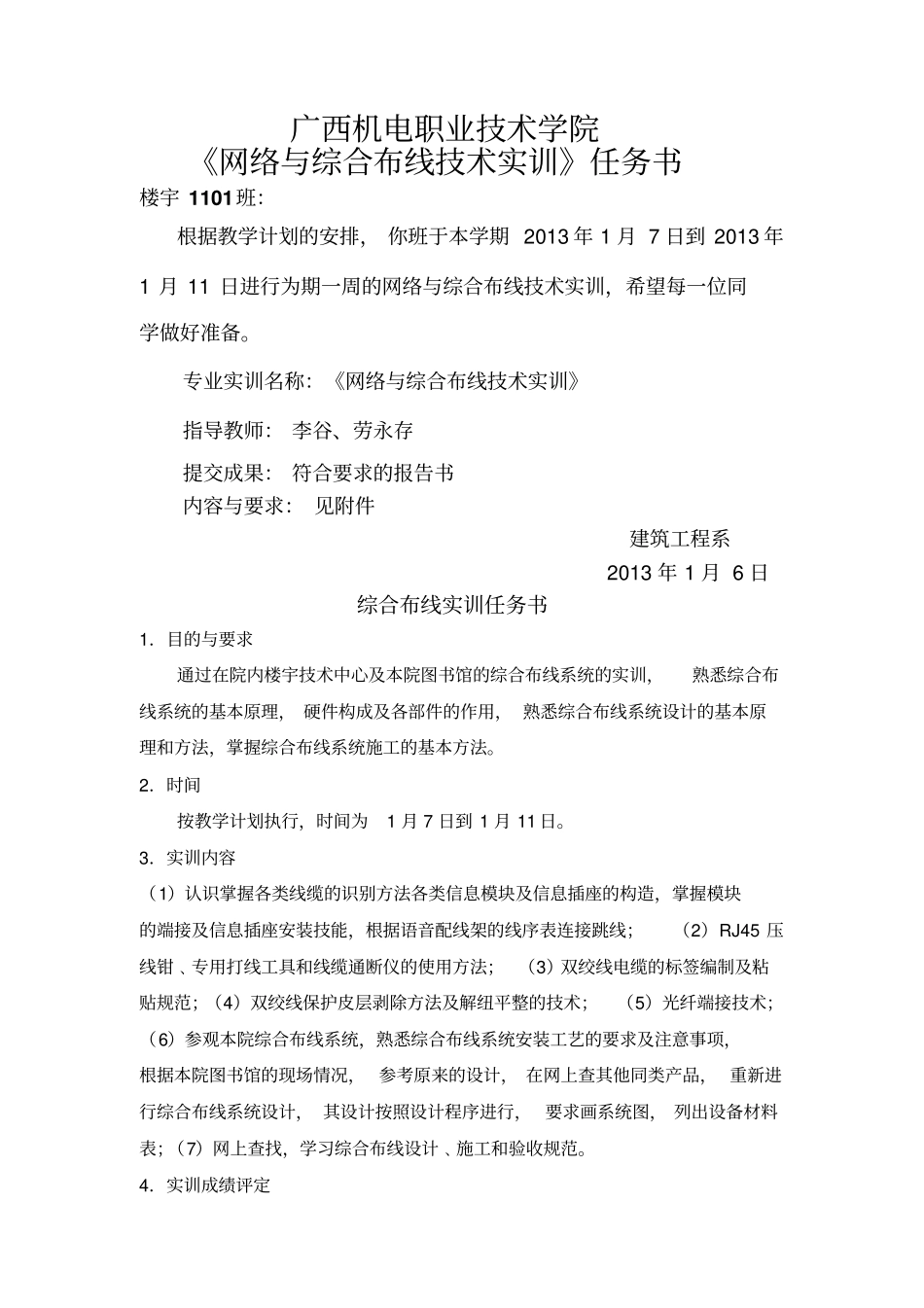

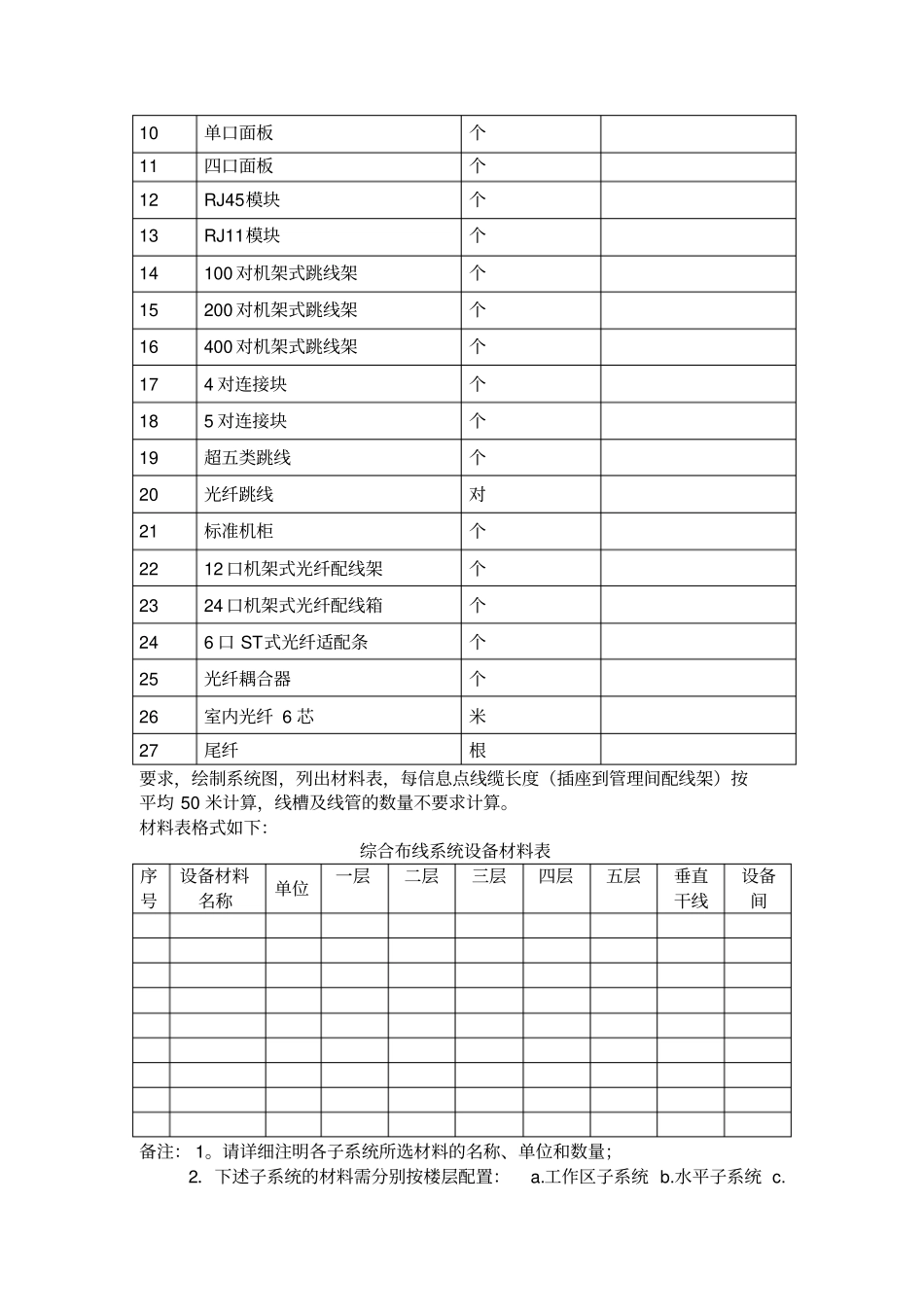

广西机电职业技术学院《网络与综合布线技术实训》任务书楼宇1101班：根据教学计划的安排，你班于本学期2013年1月7日到2013年1月11日进行为期一周的网络与综合布线技术实训，希望每一位同学做好准备。专业实训名称：《网络与综合布线技术实训》指导教师：李谷、劳永存提交成果：符合要求的报告书内容与要求：见附件建筑工程系2013年1月6日综合布线实训任务书1．目的与要求通过在院内楼宇技术中心及本院图书馆的综合布线系统的实训，熟悉综合布线系统的基本原理，硬件构成及各部件的作用，熟悉综合布线系统设计的基本原理和方法，掌握综合布线系统施工的基本方法。2．时间按教学计划执行，时间为1月7日到1月11日。3．实训内容（1）认识掌握各类线缆的识别方法各类信息模块及信息插座的构造，掌握模块的端接及信息插座安装技能，根据语音配线架的线序表连接跳线；（2）RJ45压线钳﹑专用打线工具和线缆通断仪的使用方法；（3）双绞线电缆的标签编制及粘贴规范；（4）双绞线保护皮层剥除方法及解纽平整的技术；（5）光纤端接技术；（6）参观本院综合布线系统，熟悉综合布线系统安装工艺的要求及注意事项，根据本院图书馆的现场情况，参考原来的设计，在网上查其他同类产品，重新进行综合布线系统设计，其设计按照设计程序进行，要求画系统图，列出设备材料表；（7）网上查找，学习综合布线设计﹑施工和验收规范。4．实训成绩评定根据通过实践实习内容完成的情况，结合实训纪律及实训报告进行综合评定，评定级别分为优秀、良好、及格、不及格四档次。5．实训说明周一：集中讲解实训基本要求，人员分组；周二：分二组进行操作练习，光纤端接技术；周三：设计过程讲解（多媒体教室）；周四：根据需要，重新设计院图书馆的综合布线系统，完成实训报告；周五：答疑，上交实训报告。综合布线系统设计任务设计案例简介：院图书馆共5层，二层高5米，其余各层高4米，每层设管理间1个，设备间设在1楼（距离1楼管理间40米），每信息点均使用超五类UTP双绞线一根，垂直干线子系统使用6芯多模光纤，各层点数分布见下表：序号楼层数据信息插座数量语音插座数量光纤插座1一85852二1261033三3301904四1821025五6273每信息点均使用超五类UTP双绞线一根，垂直干线系统使用6芯多模光纤，请从下列材料中选择配置，列出材料表。综合布线系统设备清单序号设备材料名称单位备注1超五类24AWG线缆米2三类25对24AWG线缆米3三类50对24AWG线缆米4三类100对24AWG线缆米5五类25对24AWG线缆米624口配线架个748口配线架个8超五类模块个9双口面板个10单口面板个11四口面板个12RJ45模块个13RJ11模块个14100对机架式跳线架个15200对机架式跳线架个16400对机架式跳线架个174对连接块个185对连接块个19超五类跳线个20光纤跳线对21标准机柜个2212口机架式光纤配线架个2324口机架式光纤配线箱个246口ST式光纤适配条个25光纤耦合器个26室内光纤6芯米27尾纤根要求，绘制系统图，列出材料表，每信息点线缆长度（插座到管理间配线架）按平均50米计算，线槽及线管的数量不要求计算。材料表格式如下：综合布线系统设备材料表序号设备材料名称单位一层二层三层四层五层垂直干线设备间备注：1。请详细注明各子系统所选材料的名称、单位和数量；2．下述子系统的材料需分别按楼层配置：a.工作区子系统b.水平子系统c.管理间子系统。如：一层工作区子系统。3．配置该建筑的垂直干线子系统和.设备间子系统的材料表
