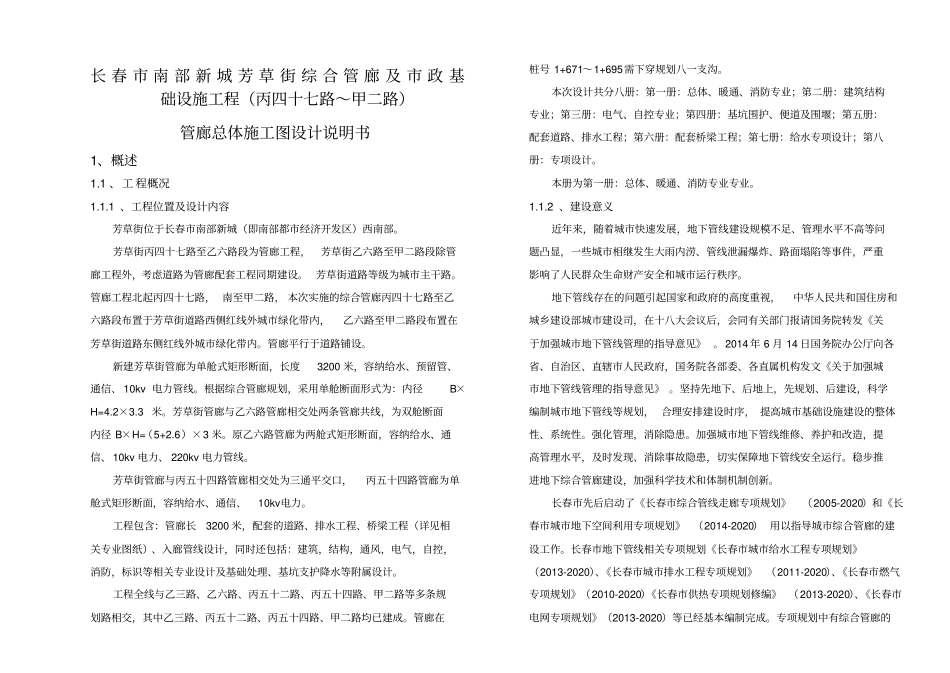

长春市南部新城芳草街综合管廊及市政基础设施工程（丙四十七路～甲二路）管廊总体施工图设计说明书1、概述1.1、工程概况1.1.1、工程位置及设计内容芳草街位于长春市南部新城（即南部都市经济开发区）西南部。芳草街丙四十七路至乙六路段为管廊工程，芳草街乙六路至甲二路段除管廊工程外，考虑道路为管廊配套工程同期建设。芳草街道路等级为城市主干路。管廊工程北起丙四十七路，南至甲二路，本次实施的综合管廊丙四十七路至乙六路段布置于芳草街道路西侧红线外城市绿化带内，乙六路至甲二路段布置在芳草街道路东侧红线外城市绿化带内。管廊平行于道路铺设。新建芳草街管廊为单舱式矩形断面，长度3200米，容纳给水、预留管、通信、10kv电力管线。根据综合管廊规划，采用单舱断面形式为：内径B×H=4.2×3.3米。芳草街管廊与乙六路管廊相交处两条管廊共线，为双舱断面内径B×H=（5+2.6）×3米。原乙六路管廊为两舱式矩形断面，容纳给水、通信、10kv电力、220kv电力管线。芳草街管廊与丙五十四路管廊相交处为三通平交口，丙五十四路管廊为单舱式矩形断面，容纳给水、通信、10kv电力。工程包含：管廊长3200米，配套的道路、排水工程、桥梁工程（详见相关专业图纸）、入廊管线设计，同时还包括：建筑，结构，通风，电气，自控，消防，标识等相关专业设计及基础处理、基坑支护降水等附属设计。工程全线与乙三路、乙六路、丙五十二路、丙五十四路、甲二路等多条规划路相交，其中乙三路、丙五十二路、丙五十四路、甲二路均已建成。管廊在桩号1+671～1+695需下穿规划八一支沟。本次设计共分八册：第一册：总体、暖通、消防专业；第二册：建筑结构专业；第三册：电气、自控专业；第四册：基坑围护、便道及围堰；第五册：配套道路、排水工程；第六册：配套桥梁工程；第七册：给水专项设计；第八册：专项设计。本册为第一册：总体、暖通、消防专业专业。1.1.2、建设意义近年来，随着城市快速发展，地下管线建设规模不足、管理水平不高等问题凸显，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响了人民群众生命财产安全和城市运行秩序。地下管线存在的问题引起国家和政府的高度重视，中华人民共和国住房和城乡建设部城市建设司，在十八大会议后，会同有关部门报请国务院转发《关于加强城市地下管线管理的指导意见》。2014年6月14日国务院办公厅向各省、自治区、直辖市人民政府，国务院各部委、各直属机构发文《关于加强城市地下管线管理的指导意见》。坚持先地下、后地上，先规划、后建设，科学编制城市地下管线等规划，合理安排建设时序，提高城市基础设施建设的整体性、系统性。强化管理，消除隐患。加强城市地下管线维修、养护和改造，提高管理水平，及时发现、消除事故隐患，切实保障地下管线安全运行。稳步推进地下综合管廊建设，加强科学技术和体制机制创新。长春市先后启动了《长春市综合管线走廊专项规划》（2005-2020）和《长春市城市地下空间利用专项规划》（2014-2020）用以指导城市综合管廊的建设工作。长春市地下管线相关专项规划《长春市城市给水工程专项规划》（2013-2020）、《长春市城市排水工程专项规划》（2011-2020）、《长春市燃气专项规划》（2010-2020）《长春市供热专项规划修编》（2013-2020）、《长春市电网专项规划》（2013-2020）等已经基本编制完成。专项规划中有综合管廊的具体内容，对综合管廊的发展提出了要求与建议。2014年长春市编制了《长春市供水管网改造与建设规划（2015-2017）》《长春市燃气管网改造与建设规划（2015-2017）》《长春市供热管网改造与建设规划（2015-2017）》。针对老旧管线，供水、燃气、供热管网的改造规划已经确定了近期将进行管线改造的时序、位置。为长春市地下管廊建设提供了详尽的基础资料及技术依据。为推进长春市地下管廊建设和管理，2014年10月，在长春市政府的组织下，成立了由长春市市长亲自任组长的全市地下管廊建设管理工作小组。1.2、设计依据1、本设计委托单位：长春润德建设项目管理有限公司设计阶段：施工图设计阶段。2、综合管廊规划位置及横断。①3、《中华人民共和国工程建设标准强制性条文》城...
