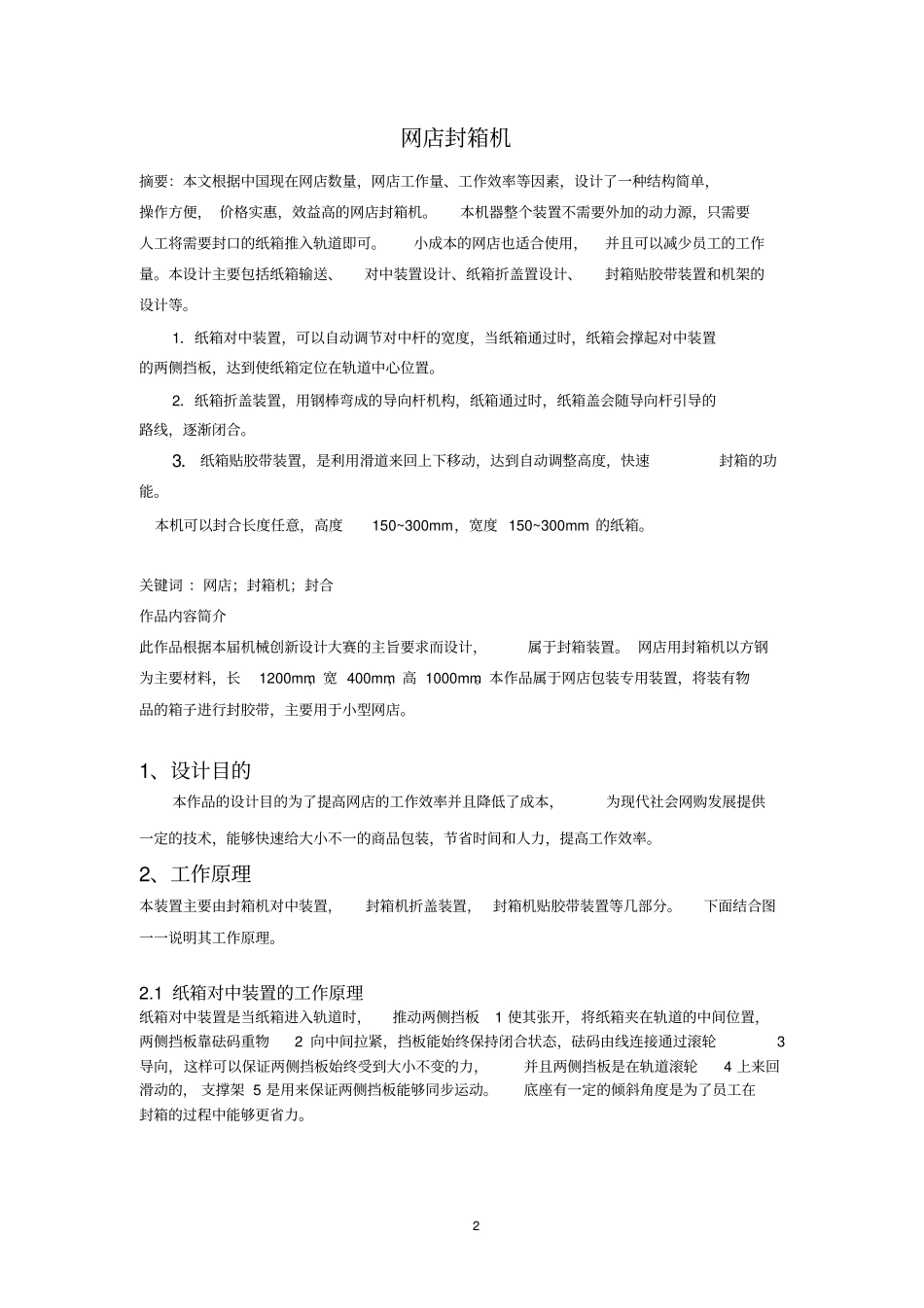

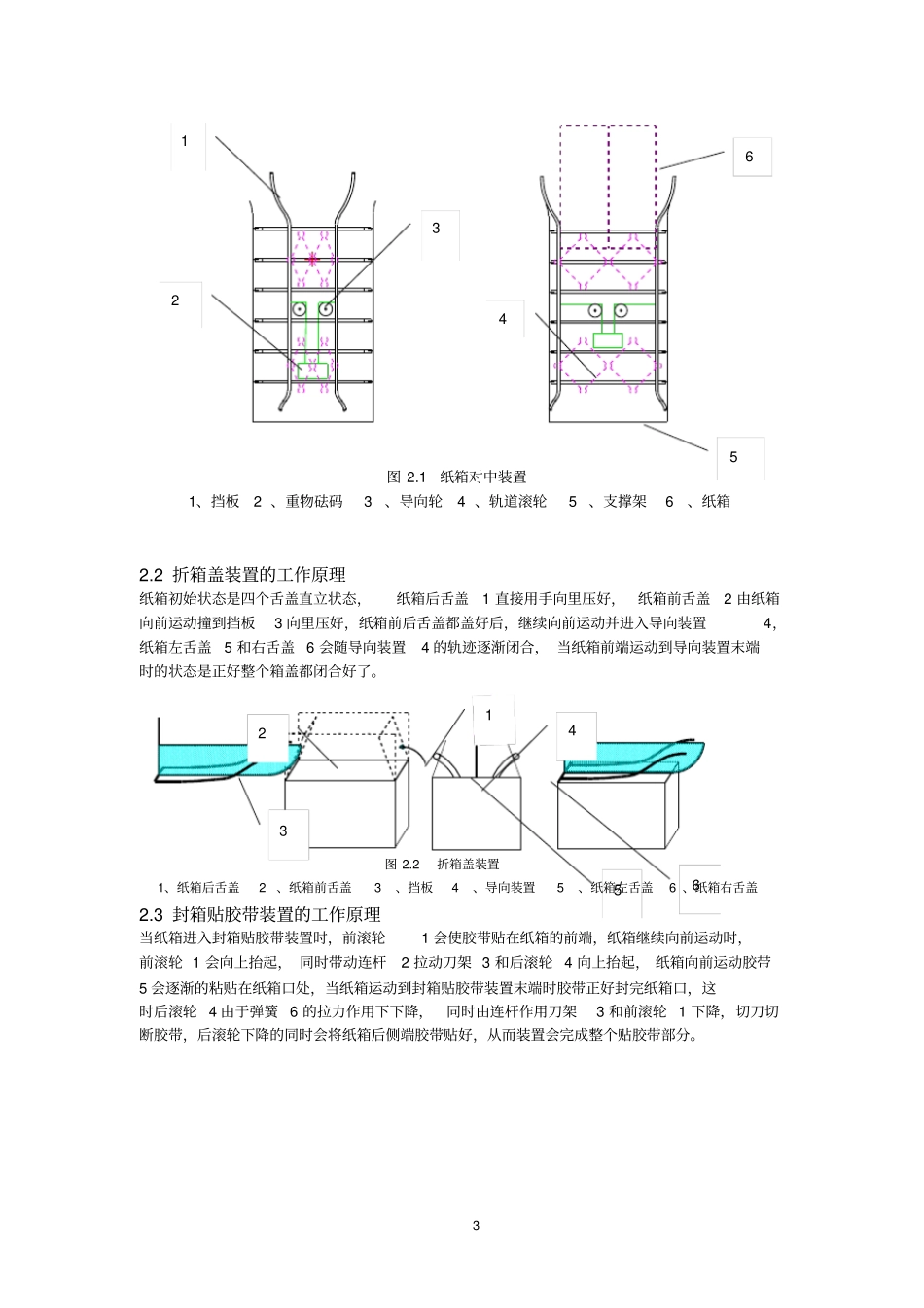

1网店封箱机设计说明书机械工程与自动化学院2网店封箱机摘要：本文根据中国现在网店数量，网店工作量、工作效率等因素，设计了一种结构简单，操作方便，价格实惠，效益高的网店封箱机。本机器整个装置不需要外加的动力源，只需要人工将需要封口的纸箱推入轨道即可。小成本的网店也适合使用，并且可以减少员工的工作量。本设计主要包括纸箱输送、对中装置设计、纸箱折盖置设计、封箱贴胶带装置和机架的设计等。1．纸箱对中装置，可以自动调节对中杆的宽度，当纸箱通过时，纸箱会撑起对中装置的两侧挡板，达到使纸箱定位在轨道中心位置。2．纸箱折盖装置，用钢棒弯成的导向杆机构，纸箱通过时，纸箱盖会随导向杆引导的路线，逐渐闭合。3．纸箱贴胶带装置，是利用滑道来回上下移动，达到自动调整高度，快速封箱的功能。本机可以封合长度任意，高度150~300mm，宽度150~300mm的纸箱。关键词：网店；封箱机；封合作品内容简介此作品根据本届机械创新设计大赛的主旨要求而设计，属于封箱装置。网店用封箱机以方钢为主要材料，长1200mm，宽400mm，高1000mm。本作品属于网店包装专用装置，将装有物品的箱子进行封胶带，主要用于小型网店。1、设计目的本作品的设计目的为了提高网店的工作效率并且降低了成本，为现代社会网购发展提供一定的技术，能够快速给大小不一的商品包装，节省时间和人力，提高工作效率。2、工作原理本装置主要由封箱机对中装置，封箱机折盖装置，封箱机贴胶带装置等几部分。下面结合图一一说明其工作原理。2.1纸箱对中装置的工作原理纸箱对中装置是当纸箱进入轨道时，推动两侧挡板1使其张开，将纸箱夹在轨道的中间位置，两侧挡板靠砝码重物2向中间拉紧，挡板能始终保持闭合状态，砝码由线连接通过滚轮3导向，这样可以保证两侧挡板始终受到大小不变的力，并且两侧挡板是在轨道滚轮4上来回滑动的，支撑架5是用来保证两侧挡板能够同步运动。底座有一定的倾斜角度是为了员工在封箱的过程中能够更省力。3图2.1纸箱对中装置1、挡板2、重物砝码3、导向轮4、轨道滚轮5、支撑架6、纸箱2.2折箱盖装置的工作原理纸箱初始状态是四个舌盖直立状态，纸箱后舌盖1直接用手向里压好，纸箱前舌盖2由纸箱向前运动撞到挡板3向里压好，纸箱前后舌盖都盖好后，继续向前运动并进入导向装置4，纸箱左舌盖5和右舌盖6会随导向装置4的轨迹逐渐闭合，当纸箱前端运动到导向装置末端时的状态是正好整个箱盖都闭合好了。图2.2折箱盖装置1、纸箱后舌盖2、纸箱前舌盖3、挡板4、导向装置5、纸箱左舌盖6、纸箱右舌盖2.3封箱贴胶带装置的工作原理当纸箱进入封箱贴胶带装置时，前滚轮1会使胶带贴在纸箱的前端，纸箱继续向前运动时，前滚轮1会向上抬起，同时带动连杆2拉动刀架3和后滚轮4向上抬起，纸箱向前运动胶带5会逐渐的粘贴在纸箱口处，当纸箱运动到封箱贴胶带装置末端时胶带正好封完纸箱口，这时后滚轮4由于弹簧6的拉力作用下下降，同时由连杆作用刀架3和前滚轮1下降，切刀切断胶带，后滚轮下降的同时会将纸箱后侧端胶带贴好，从而装置会完成整个贴胶带部分。1243561234564图2.3封箱贴胶带装置1、前滚轮2、连杆3、刀架4、后滚轮5、胶带6、弹簧3、功能结构图3.1、封箱机纸箱对中装置网店封箱机纸箱对中装置是利用砝码自重通过导向轮拉紧绳子，绳子的另一端链接到纸箱对中杆支架板上，支架板上固定有对中杆，这样对中杆就可以始终夹紧纸箱，使纸箱被定位在中间位置，这样贴胶带装置就能够更加准确的封贴纸箱口。图3.1纸箱对中装置纸箱对中挡杆砝码12435653.2封箱机纸箱折盖装置纸箱对中网店封箱机纸箱对中装置是利用砝码自重来加紧纸箱的，使纸箱被定位在中间位置，这样贴胶带装置就能够更加准确的封贴纸箱口。图3.2折纸盖装置3.3贴胶带装置的设计纸箱贴胶带装置是利用直线轴承制作的轨道上下滑动，以实现贴胶带装置自动调节高度封箱的功能，贴胶带是利用四杆机构，前辊轮导向，后辊轮压紧，切刀自动下落切断来实现封箱的功能的。图3.3纸箱贴胶带装置钢棒导向杆贴胶带装置滑道64、设计计算本作品的最大特点是能快速高效率高质量的将箱子进行胶封，通过本设计主要完纸箱对中装置、纸箱折盖装置、纸箱贴胶带...
