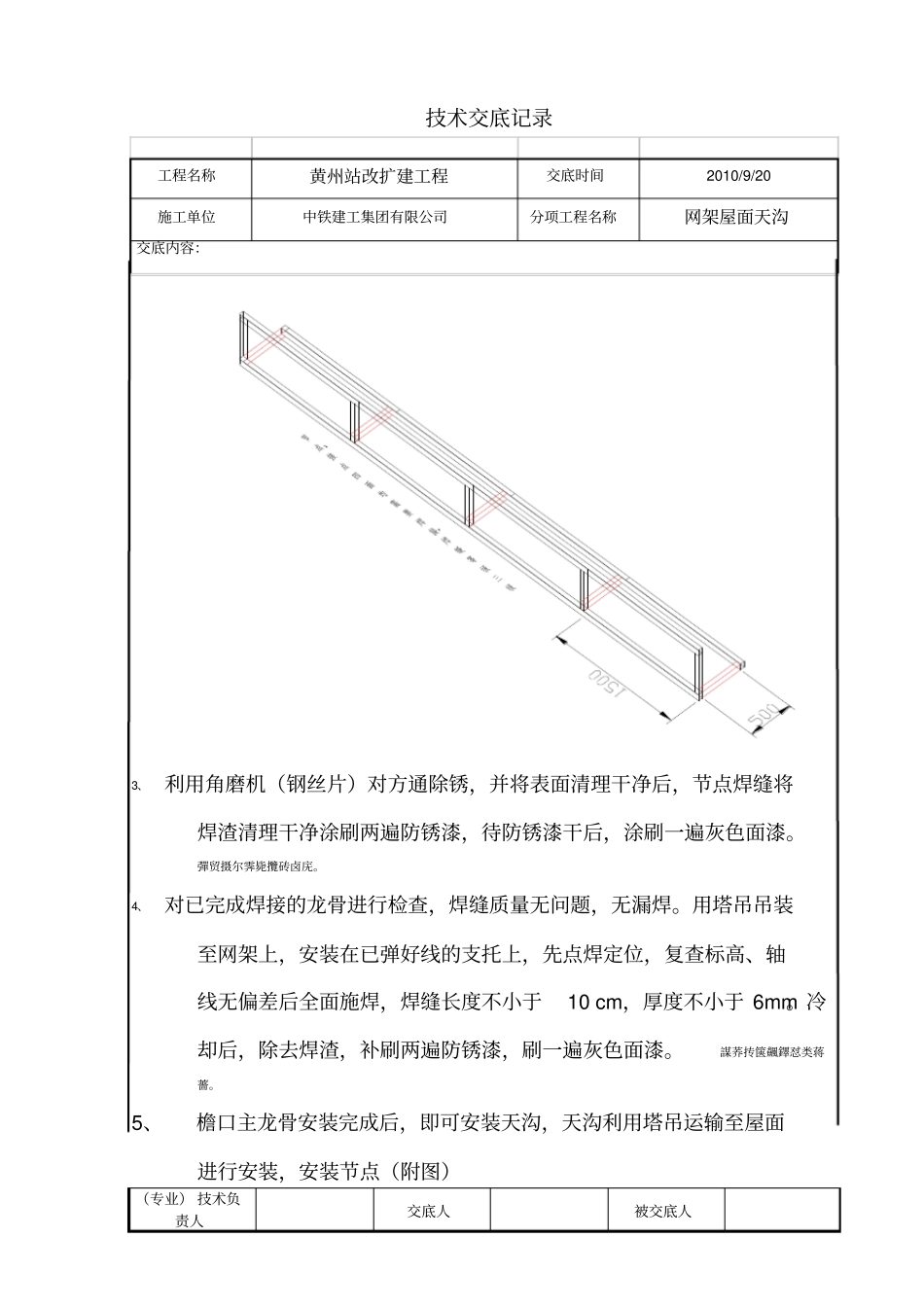

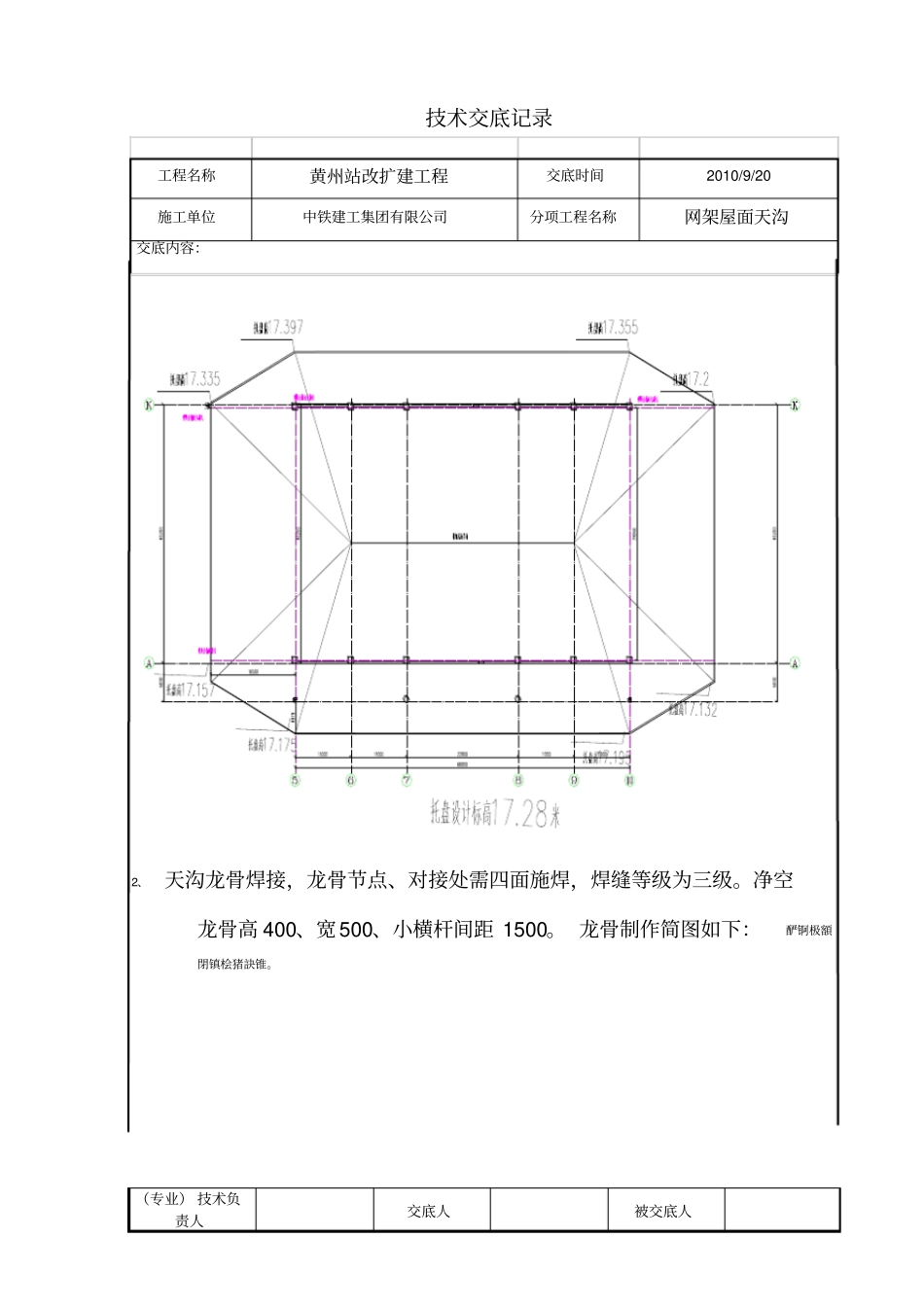

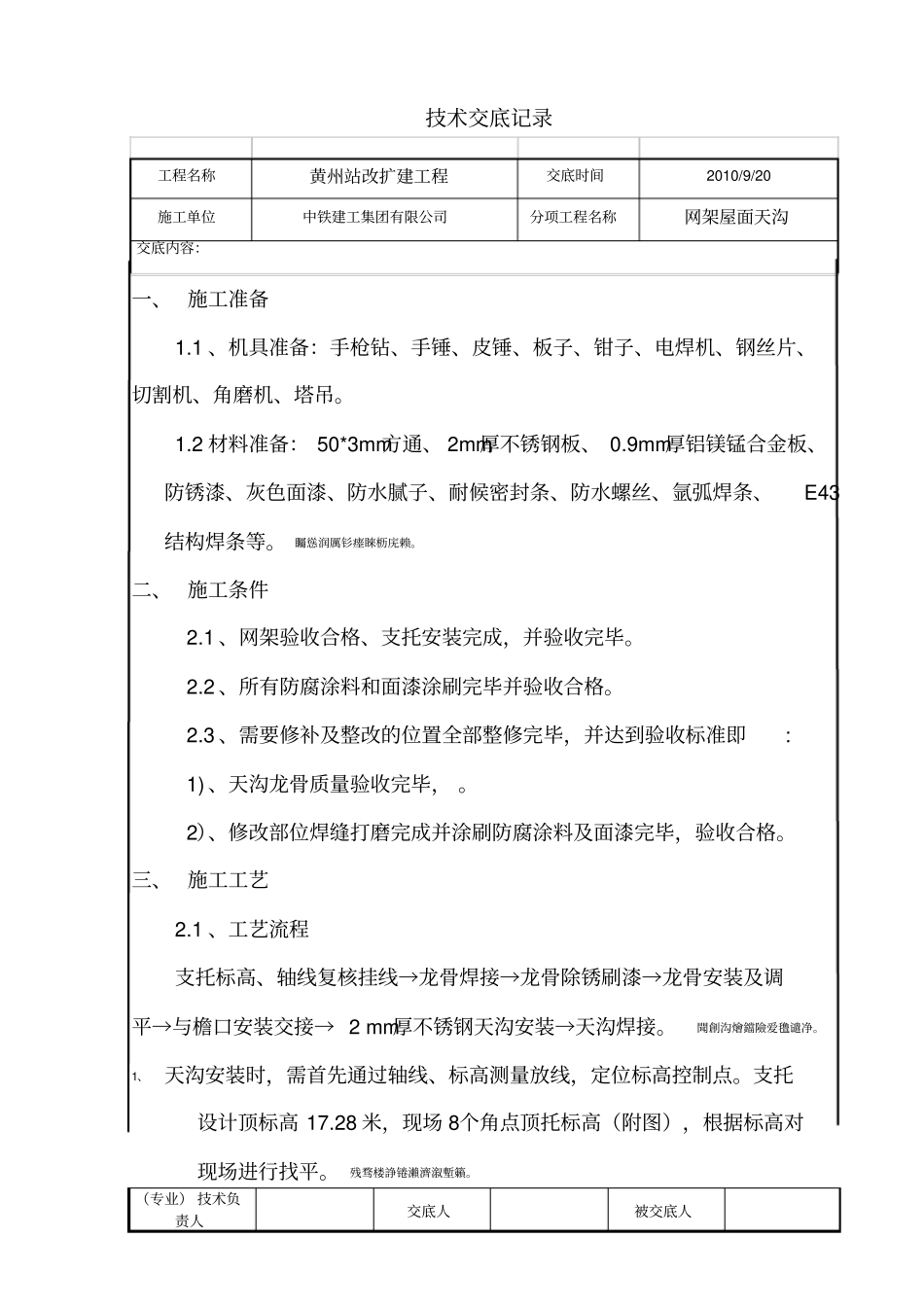

技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天沟交底内容:(专业)技术负责人交底人被交底人一、施工准备1.1、机具准备:手枪钻、手锤、皮锤、板子、钳子、电焊机、钢丝片、切割机、角磨机、塔吊。1.2材料准备:50*3mm方通、2mm厚不锈钢板、0.9mm厚铝镁锰合金板、防锈漆、灰色面漆、防水腻子、耐候密封条、防水螺丝、氩弧焊条、E43结构焊条等。矚慫润厲钐瘗睞枥庑赖。二、施工条件2.1、网架验收合格、支托安装完成,并验收完毕。2.2、所有防腐涂料和面漆涂刷完毕并验收合格。2.3、需要修补及整改的位置全部整修完毕,并达到验收标准即:1)、天沟龙骨质量验收完毕,。2)、修改部位焊缝打磨完成并涂刷防腐涂料及面漆完毕,验收合格。三、施工工艺2.1、工艺流程支托标高、轴线复核挂线→龙骨焊接→龙骨除锈刷漆→龙骨安装及调平→与檐口安装交接→2mm厚不锈钢天沟安装→天沟焊接。聞創沟燴鐺險爱氇谴净。1、天沟安装时,需首先通过轴线、标高测量放线,定位标高控制点。支托设计顶标高17.28米,现场8个角点顶托标高(附图),根据标高对现场进行找平。残骛楼諍锩瀨濟溆塹籟。技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天沟交底内容:(专业)技术负责人交底人被交底人2、天沟龙骨焊接,龙骨节点、对接处需四面施焊,焊缝等级为三级。净空龙骨高400、宽500、小横杆间距1500。龙骨制作简图如下:酽锕极額閉镇桧猪訣锥。技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天沟交底内容:(专业)技术负责人交底人被交底人3、利用角磨机(钢丝片)对方通除锈,并将表面清理干净后,节点焊缝将焊渣清理干净涂刷两遍防锈漆,待防锈漆干后,涂刷一遍灰色面漆。彈贸摄尔霁毙攬砖卤庑。4、对已完成焊接的龙骨进行检查,焊缝质量无问题,无漏焊。用塔吊吊装至网架上,安装在已弹好线的支托上,先点焊定位,复查标高、轴线无偏差后全面施焊,焊缝长度不小于10cm,厚度不小于6mm。冷却后,除去焊渣,补刷两遍防锈漆,刷一遍灰色面漆。謀荞抟箧飆鐸怼类蒋薔。5、檐口主龙骨安装完成后,即可安装天沟,天沟利用塔吊运输至屋面进行安装,安装节点(附图)技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天沟交底内容:(专业)技术负责人交底人被交底人120x50x3mm方通主檩条C100x50x20x2.5mm次檩条0.9mm泛水板(材质同屋面板)天沟节点1:5285连接螺栓6、天沟的固定安装因为天沟为已经加工完成的成品,每段2米。天沟垂直运输到结构位置后,直接安放在龙骨上,然后进行天沟不锈钢型材对接焊接,焊接完成后天沟两侧应用自攻螺丝钉固定在屋面转换方管及檩条上,相邻两段天沟采用氩弧对接焊。焊接完成后对焊缝进行打磨,刮防水腻子后刷防锈漆、银技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天沟交底内容:(专业)技术负责人交底人被交底人粉漆,保证其与天沟板间光滑平整。厦礴恳蹒骈時盡继價骚。四、质量控制5.1、天沟龙骨安装的允许偏差和检验方法(表一)项次项目龙骨允许偏差(㎜)检验方法1表面平整度2水平靠尺2焊缝质量无气孔、夹渣、焊瘤。肉眼及10倍放大镜检查龙骨安装时必须保证龙骨与檩条焊接为满焊,满足三级焊缝要求,龙骨与LT4焊接时龙骨四个面必须全部为角焊缝,不允许存在漏焊的情况发生,龙骨与LT1焊接时必须保证龙骨与檩条接触的所有部位必须满焊。焊接完成后三级焊缝表面药皮必须去除干净,并刷防腐油漆两遍,同时焊缝表面无气孔,夹渣,焊瘤等。茕桢广鳓鯡选块网羈泪。天沟安装的允许偏差和检验方法(表二)项次项目允许偏差(㎜)检验方法金属板1表面平整度2用2m靠尺和塞尺检查2接缝直线度2拉5m线,不足5m拉通线,用钢直尺检查3接缝高低差1用钢直尺和塞尺检查技术交底记录工程名称黄州站改扩建工程交底时间2010/9/20施工单位中铁建工集团有限公司分项工程名称网架屋面天...
