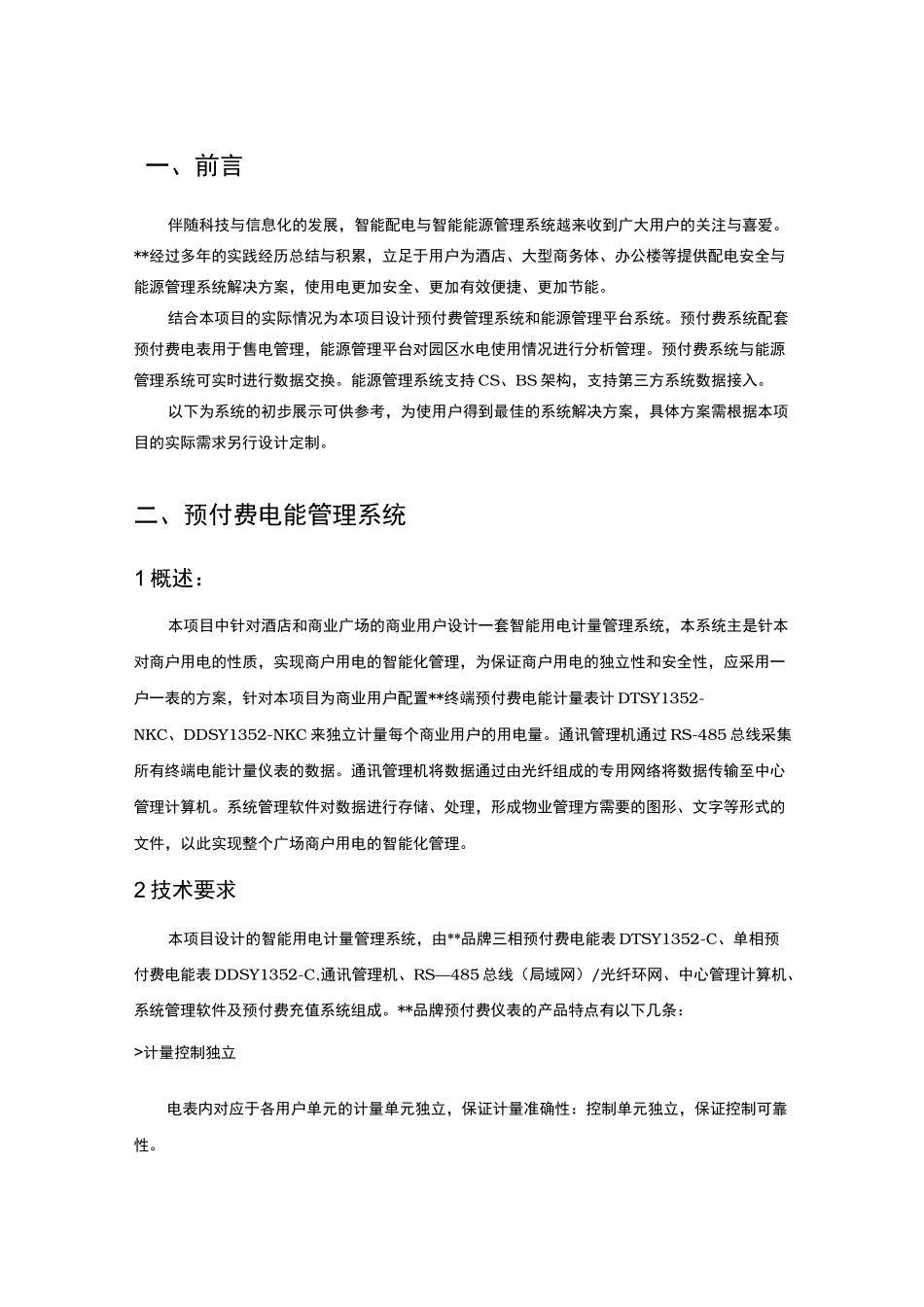

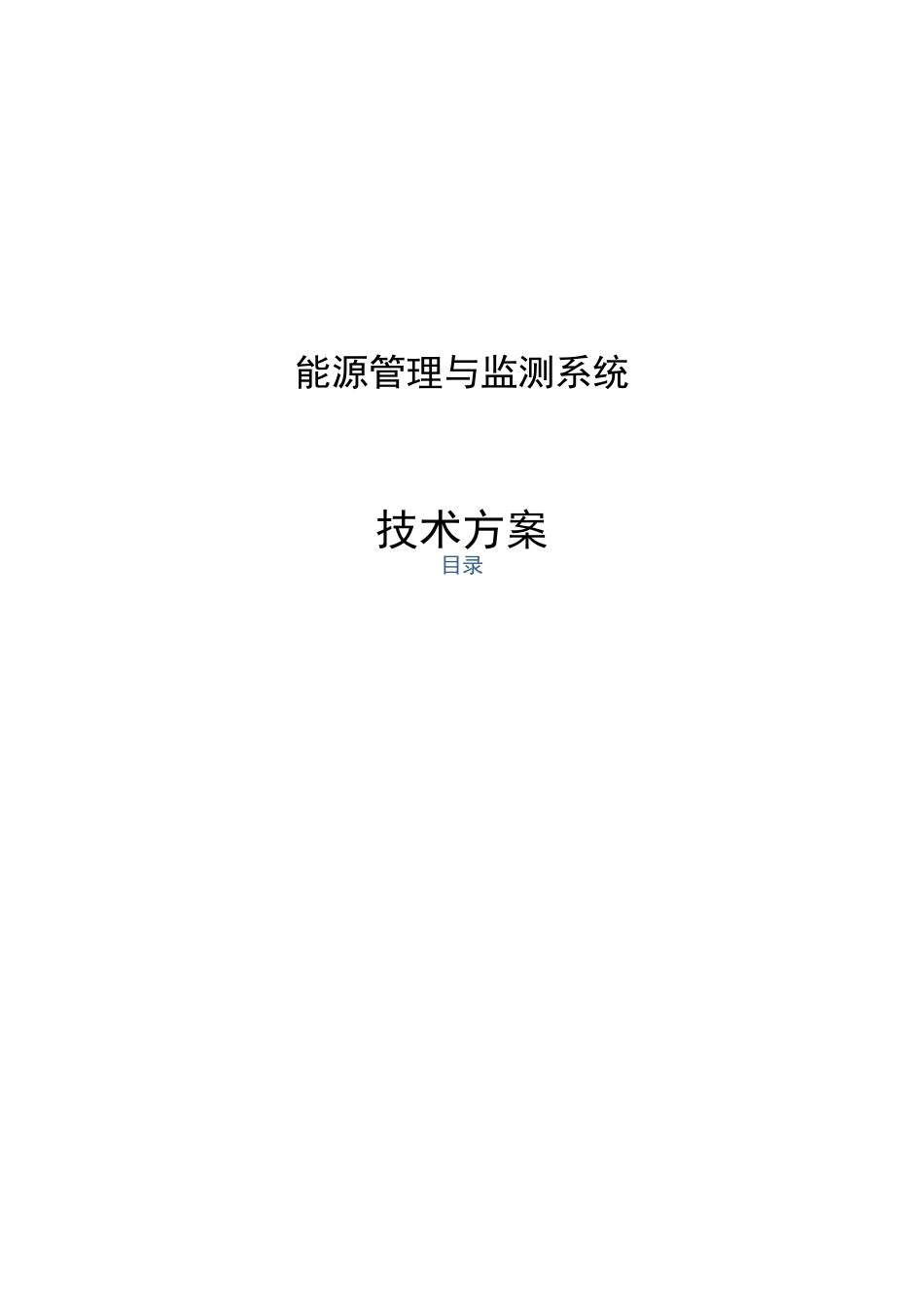

能源管理与监测系统技术方案目录一、前言1二、预付费电能管理系统-320011概述：12技术要求11、主要设备技术参数23、系统组网方案54、-3200预付费售电管理软件84、电能管理系统软件的主要功能105、电能管理系统的使用功能11二、能耗监测系统-5000121系统概述122系统设计原则133主要设计依据与规范144系统结构155应用软件17一、前言伴随科技与信息化的发展，智能配电与智能能源管理系统越来收到广大用户的关注与喜爱。**经过多年的实践经历总结与积累，立足于用户为酒店、大型商务体、办公楼等提供配电安全与能源管理系统解决方案，使用电更加安全、更加有效便捷、更加节能。结合本项目的实际情况为本项目设计预付费管理系统和能源管理平台系统。预付费系统配套预付费电表用于售电管理，能源管理平台对园区水电使用情况进行分析管理。预付费系统与能源管理系统可实时进行数据交换。能源管理系统支持CS、BS架构，支持第三方系统数据接入。以下为系统的初步展示可供参考，为使用户得到最佳的系统解决方案，具体方案需根据本项目的实际需求另行设计定制。二、预付费电能管理系统1概述：本项目中针对酒店和商业广场的商业用户设计一套智能用电计量管理系统，本系统主是针本对商户用电的性质，实现商户用电的智能化管理，为保证商户用电的独立性和安全性，应采用一户一表的方案，针对本项目为商业用户配置**终端预付费电能计量表计DTSY1352-NKC、DDSY1352-NKC来独立计量每个商业用户的用电量。通讯管理机通过RS-485总线采集所有终端电能计量仪表的数据。通讯管理机将数据通过由光纤组成的专用网络将数据传输至中心管理计算机。系统管理软件对数据进行存储、处理，形成物业管理方需要的图形、文字等形式的文件，以此实现整个广场商户用电的智能化管理。2技术要求本项目设计的智能用电计量管理系统，由**品牌三相预付费电能表DTSY1352-C、单相预付费电能表DDSY1352-C,通讯管理机、RS—485总线（局域网）/光纤环网、中心管理计算机、系统管理软件及预付费充值系统组成。**品牌预付费仪表的产品特点有以下几条：>计量控制独立电表内对应于各用户单元的计量单元独立，保证计量准确性：控制单元独立，保证控制可靠性。＞通信管理分离通过内嵌操作系统的通信管理机来实现对电表数据的信息采集，使信息采集分层实施，保证数据采集的实时性。＞符合预付费要求电能预付费，可免去人工抄表、收费等繁琐工作，管理方便、轻松。＞数据安全可靠数据库采用SQLServer数据库，运行稳定、安全性高、扩展性强，非操作人员无法随意更改，保证数据安全。1、主要设备技术参数⑴三相预付费电能计量仪表DTSY1352-NKC主要技术指标：主要功能功能名称功能说明电能计量双向有功电能计量（反向计入正向）参数测量电压、电流等参数测量预付费通过485通信进行充值等预付费操作，带有数据加密控制内部磁保持继电器控制回路通断，可自动分合闸LCD显示8位段式LCD显示通信RS485接口MODBUS-RTU协议、DL/T645-07规约电气特性电压输入额定电压3X220/380V,3X380VAC参比频率50Hz功耗＜2VA（每相）电流输入输入电流10(60)A起动电流0.004Ib功耗＜1VA（最大电流）测量性能符合标准GB/T17215.321-2008测量精度0.5级测量范围000000.00~99999999kWh脉冲输出输出类型无源输出，外接电源DC+5V~24V脉冲宽度80±20ms脉冲常数400imp/kWh通信接口RS485（A+、B-）介质屏蔽双绞线协议MODBUS-RTUDL/T645-07机械特性外形尺寸长X宽X高144mmX85mmX74mm最大接线能力柔性电缆25mm2⑵单项预付费电能计量仪表DDSY1352-C主要技术指标:主要功能功能名称功能说明功能配置电能计量单相总有功电能计量（反向计入正向存储）■参数测量U、I、P、Q、S、PF、F测量■预付费通过RS485通信进行预付费充值，数据加密■控制内置大容量磁保持继电器实现负载通断控制■LCD显示8位段式LCD显示■通信RS485接口；MODBUS-RTU协议或DL/T645-2007规约■复费率3费率，8时段□C电气特性电压输入额定电压220V参比频率50Hz功耗<5VA电流输入输入电流10(60)A起动电流直接接入0.0041b功耗<4VA（最大电流）测量性能符合标准GB/T17215.321-2008测量精度0.5级时钟精度误差M0.5s/d脉冲脉冲...
