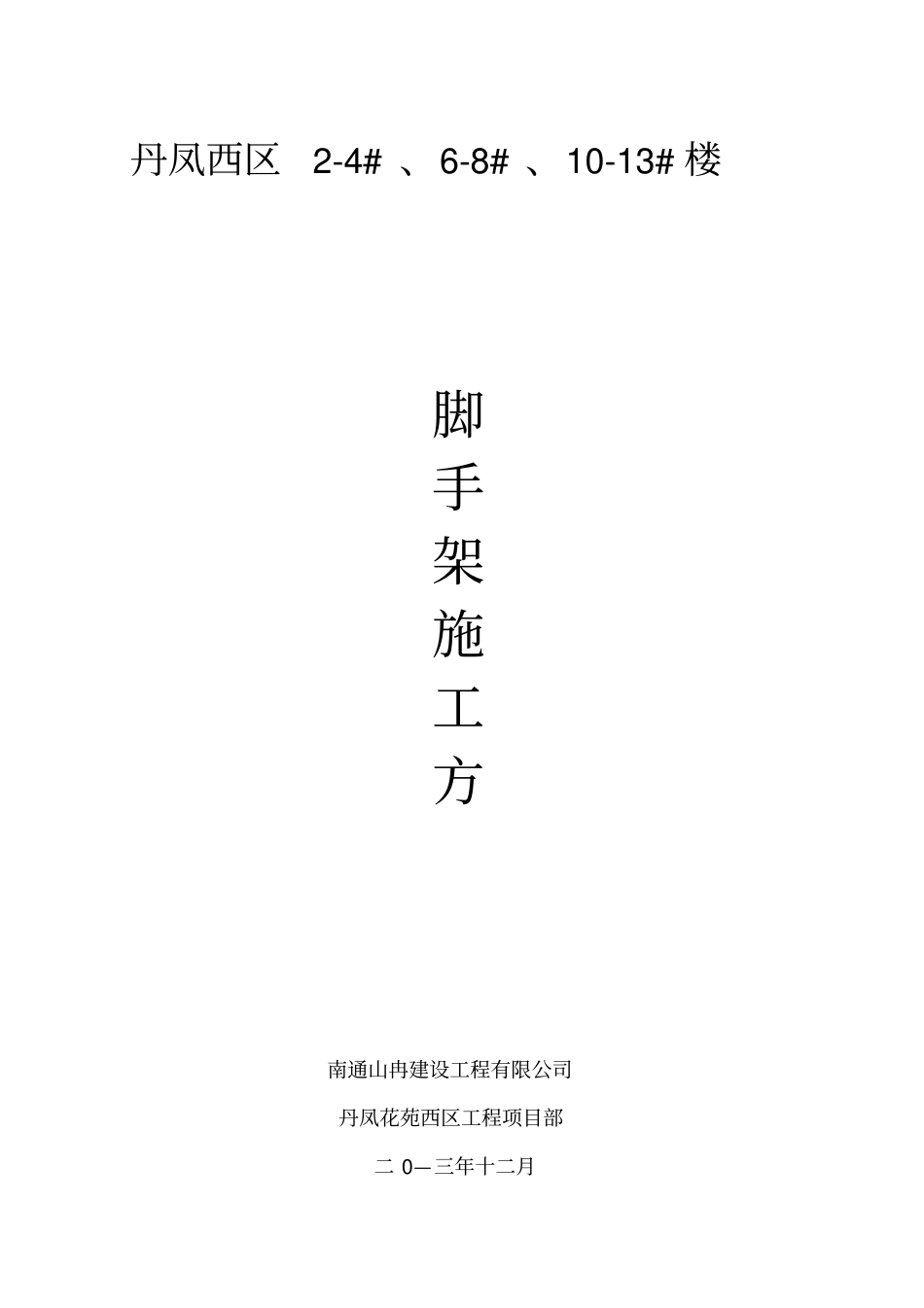

脚手架施工方案新编制_第1页
1/31

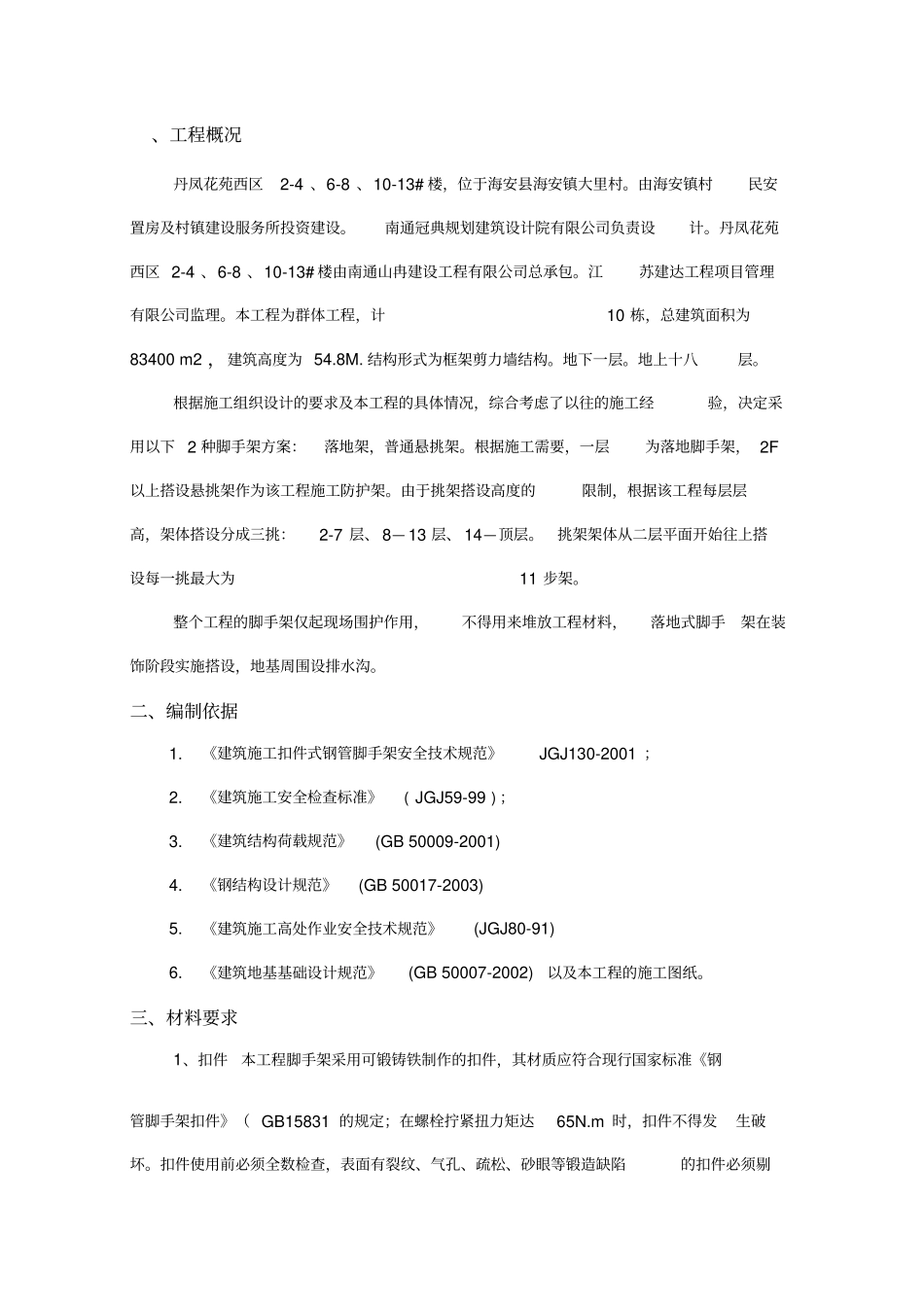

脚手架施工方案新编制_第2页
2/31

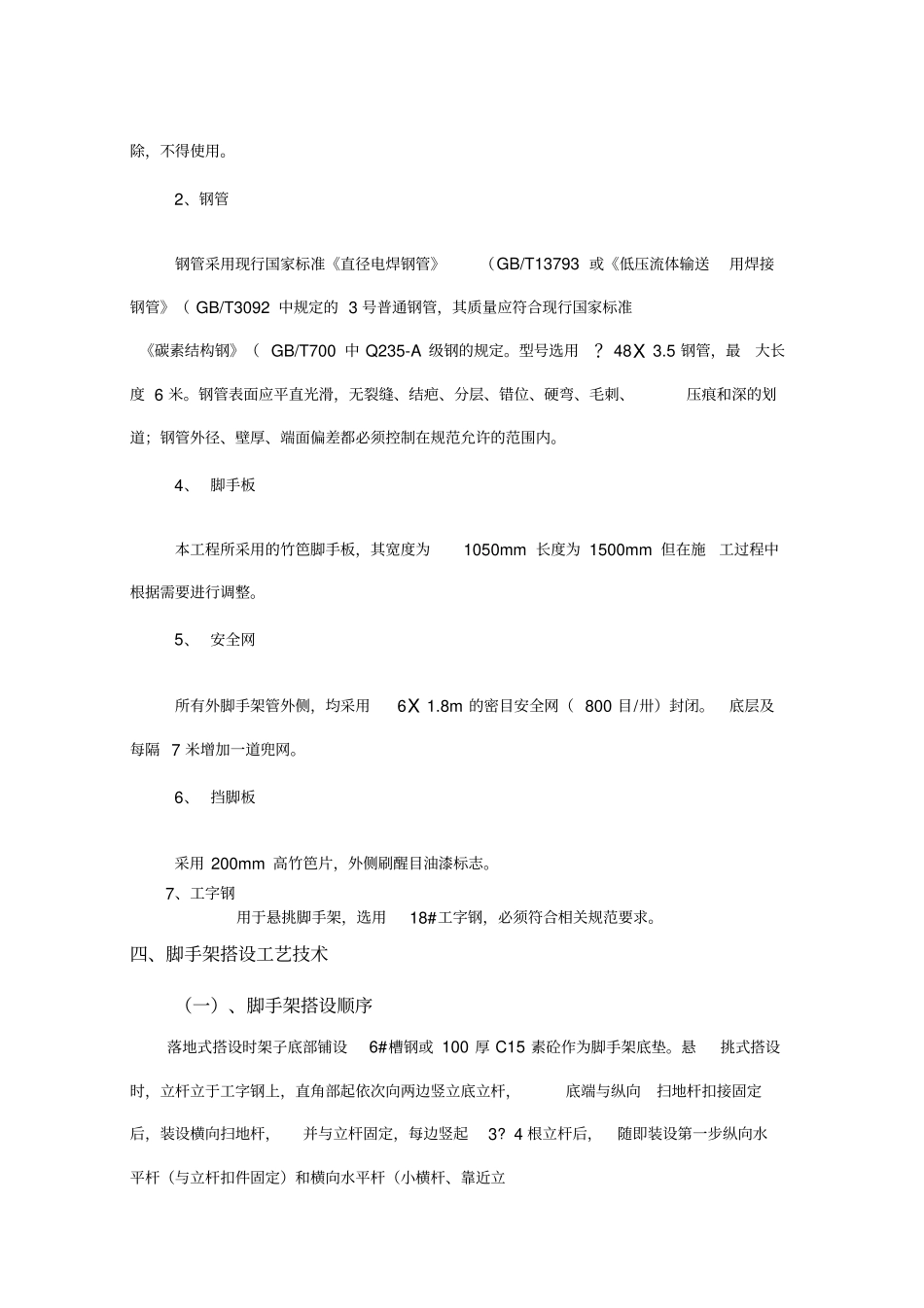

脚手架施工方案新编制_第3页
3/31
丹凤西区2-4#、6-8#、10-13#楼脚手架施工方南通山冉建设工程有限公司丹凤花苑西区工程项目部二0—三年十二月、工程概况丹凤花苑西区2-4、6-8、10-13#楼,位于海安县海安镇大里村。由海安镇村民安置房及村镇建设服务所投资建设。南通冠典规划建筑设计院有限公司负责设计。丹凤花苑西区2-4、6-8、10-13#楼由南通山冉建设工程有限公司总承包。江苏建达工程项目管理有限公司监理。本工程为群体工程,计10栋,总建筑面积为83400m2,建筑高度为54.8M.结构形式为框架剪力墙结构。地下一层。地上十八层。根据施工组织设计的要求及本工程的具体情况,综合考虑了以往的施工经验,决定采用以下2种脚手架方案:落地架,普通悬挑架。根据施工需要,一层为落地脚手架,2F以上搭设悬挑架作为该工程施工防护架。由于挑架搭设高度的限制,根据该工程每层层高,架体搭设分成三挑:2-7层、8—13层、14—顶层。挑架架体从二层平面开始往上搭设每一挑最大为11步架。整个工程的脚手架仅起现场围护作用,不得用来堆放工程材料,落地式脚手架在装饰阶段实施搭设,地基周围设排水沟。二、编制依据1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001;2.《建筑施工安全检查标准》(JGJ59-99);3.《建筑结构荷载规范》(GB50009-2001)4.《钢结构设计规范》(GB50017-2003)5.《建筑施工高处作业安全技术规范》(JGJ80-91)6.《建筑地基基础设计规范》(GB50007-2002)以及本工程的施工图纸。三、材料要求1、扣件本工程脚手架采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831的规定;在螺栓拧紧扭力矩达65N.m时,扣件不得发生破坏。扣件使用前必须全数检查,表面有裂纹、气孔、疏松、砂眼等锻造缺陷的扣件必须剔除,不得使用。2、钢管钢管采用现行国家标准《直径电焊钢管》(GB/T13793或《低压流体输送用焊接钢管》(GB/T3092中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700中Q235-A级钢的规定。型号选用?48X3.5钢管,最大长度6米。钢管表面应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;钢管外径、壁厚、端面偏差都必须控制在规范允许的范围内。4、脚手板本工程所采用的竹笆脚手板,其宽度为1050mm长度为1500mm但在施工过程中根据需要进行调整。5、安全网所有外脚手架管外侧,均采用6X1.8m的密目安全网(800目/卅)封闭。底层及每隔7米增加一道兜网。6、挡脚板采用200mm高竹笆片,外侧刷醒目油漆标志。7、工字钢用于悬挑脚手架,选用18#工字钢,必须符合相关规范要求。四、脚手架搭设工艺技术(一)、脚手架搭设顺序落地式搭设时架子底部铺设6#槽钢或100厚C15素砼作为脚手架底垫。悬挑式搭设时,立杆立于工字钢上,直角部起依次向两边竖立底立杆,底端与纵向扫地杆扣接固定后,装设横向扫地杆,并与立杆固定,每边竖起3?4根立杆后,随即装设第一步纵向水平杆(与立杆扣件固定)和横向水平杆(小横杆、靠近立杆并与纵向水平杆扣接固定),开始搭设立杆时,每隔6跨设置一根抛撑,以保持脚手架的稳定性。校正立杆垂直和水平杆水平,使其符合要求后,按45?55Nm力矩拧紧扣件螺栓,形成脚手架的起始段,按上述要求依次向前延伸搭设,直至第一步架交圈完成。交圈后,再检查一遍构造质量,严格确保设计要求和构造质量,设置连墙件,按第一步架的作业程序和要求搭设第二步、第三步。随着搭设过程及时装设连墙件和剪力撑,装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板及架体外挂密目网,底部设平网,向上不超过7米设一道兜网,使整个脚手架全封闭。(二)、悬挑式脚手架锚固件预埋及型钢的设置要求1、用悬挑式结构做外架,悬挑梁选18#工字钢,采用4m外挑1.5m内置2.5m,间距w1.8m阳台和拐角部位采用6m的工字钢。2、工字钢锚固端预埋两根?20钢筋锚卡,楼板必须是双层双向配筋,配筋应双向配置两道?8@150此外为稳定挑梁位置,要在挑梁支点处(即楼板外封口梁处)需预埋一根?20锚卡。3、如遇到不能先预埋锚卡,工字钢锚固端采用在预埋工字钢梁位置的现浇板上先预留锚卡螺栓孔洞,在安装钢梁时用加工好的锚卡穿过现浇板,板底用钢垫板加螺...
