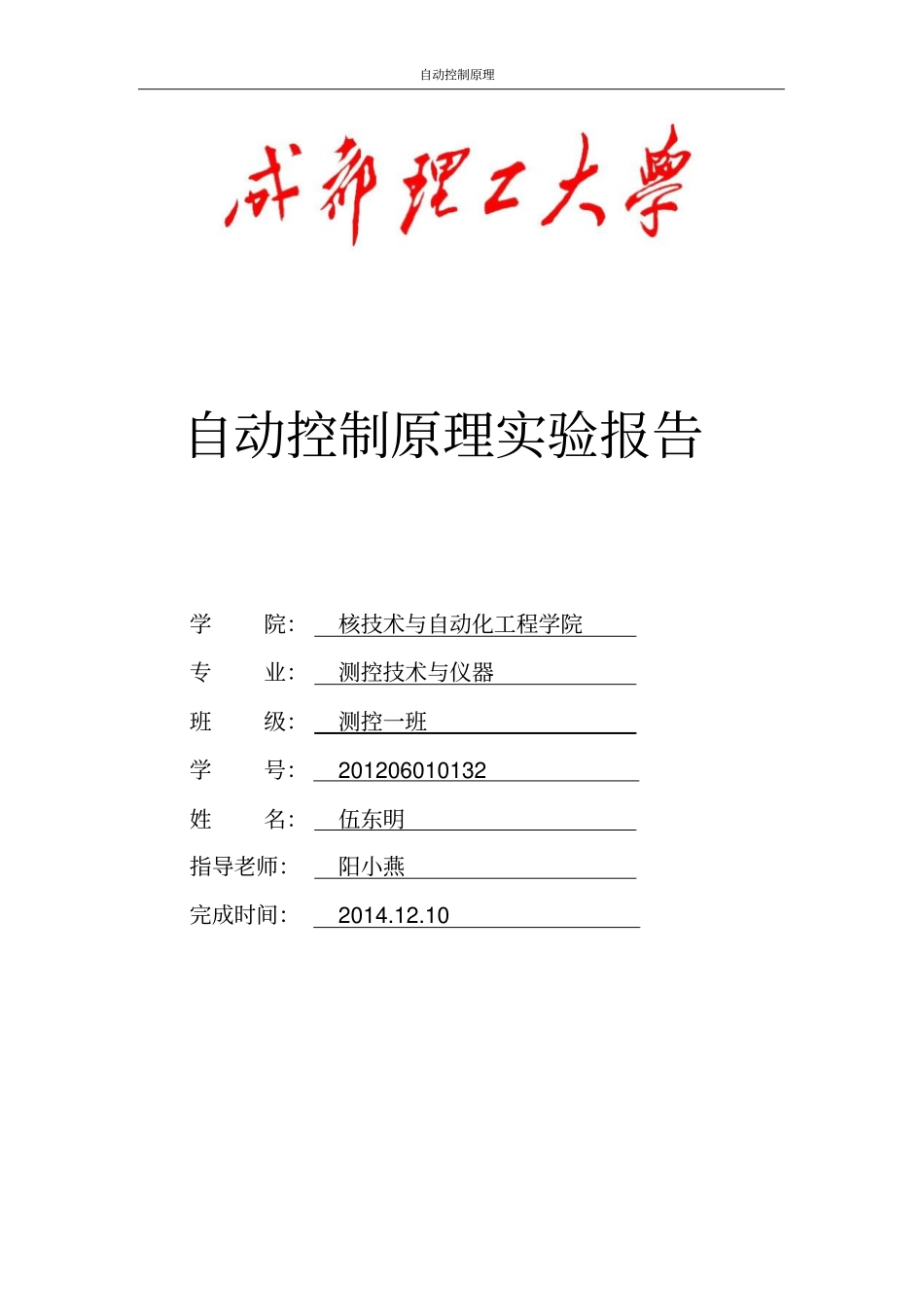

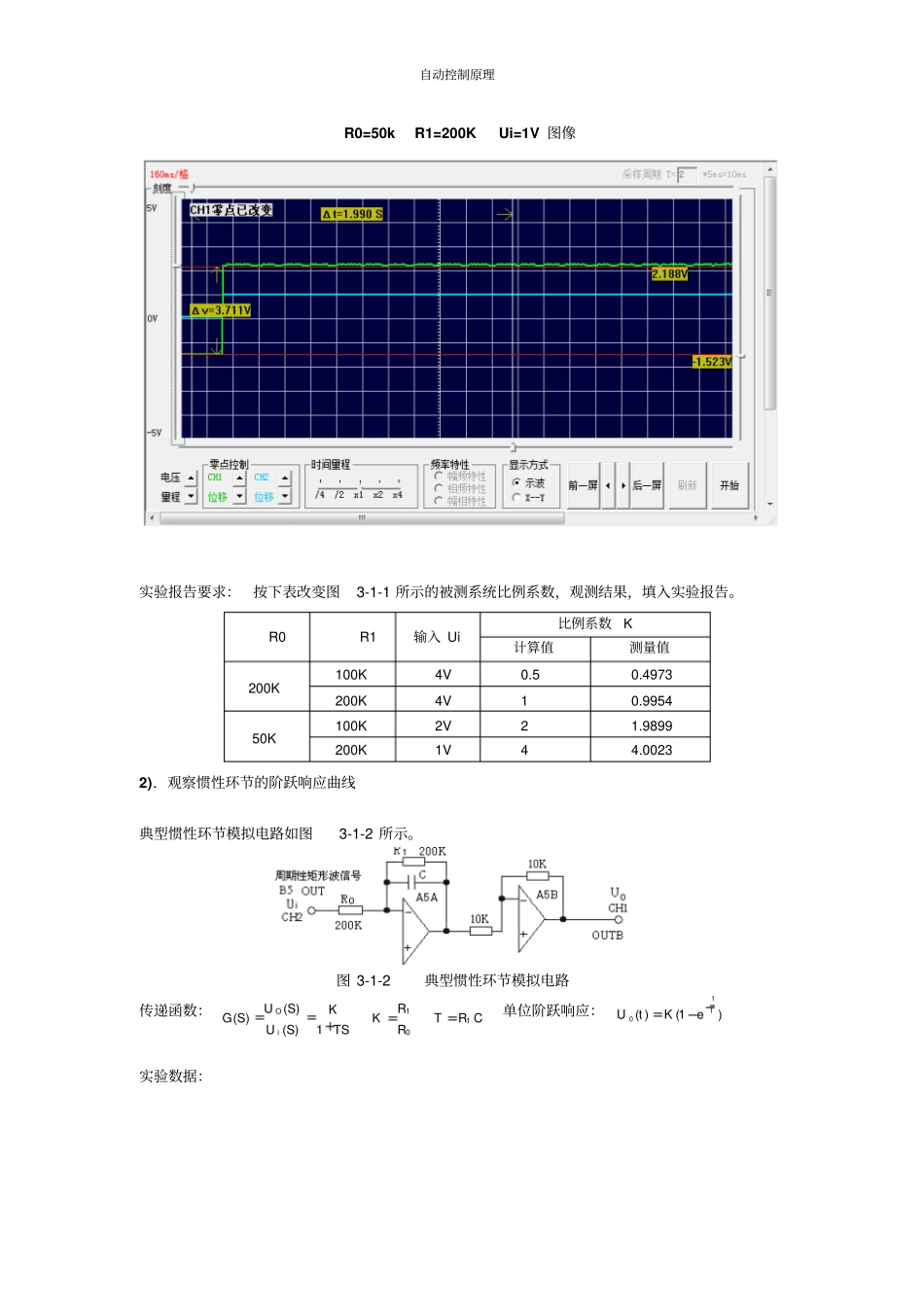

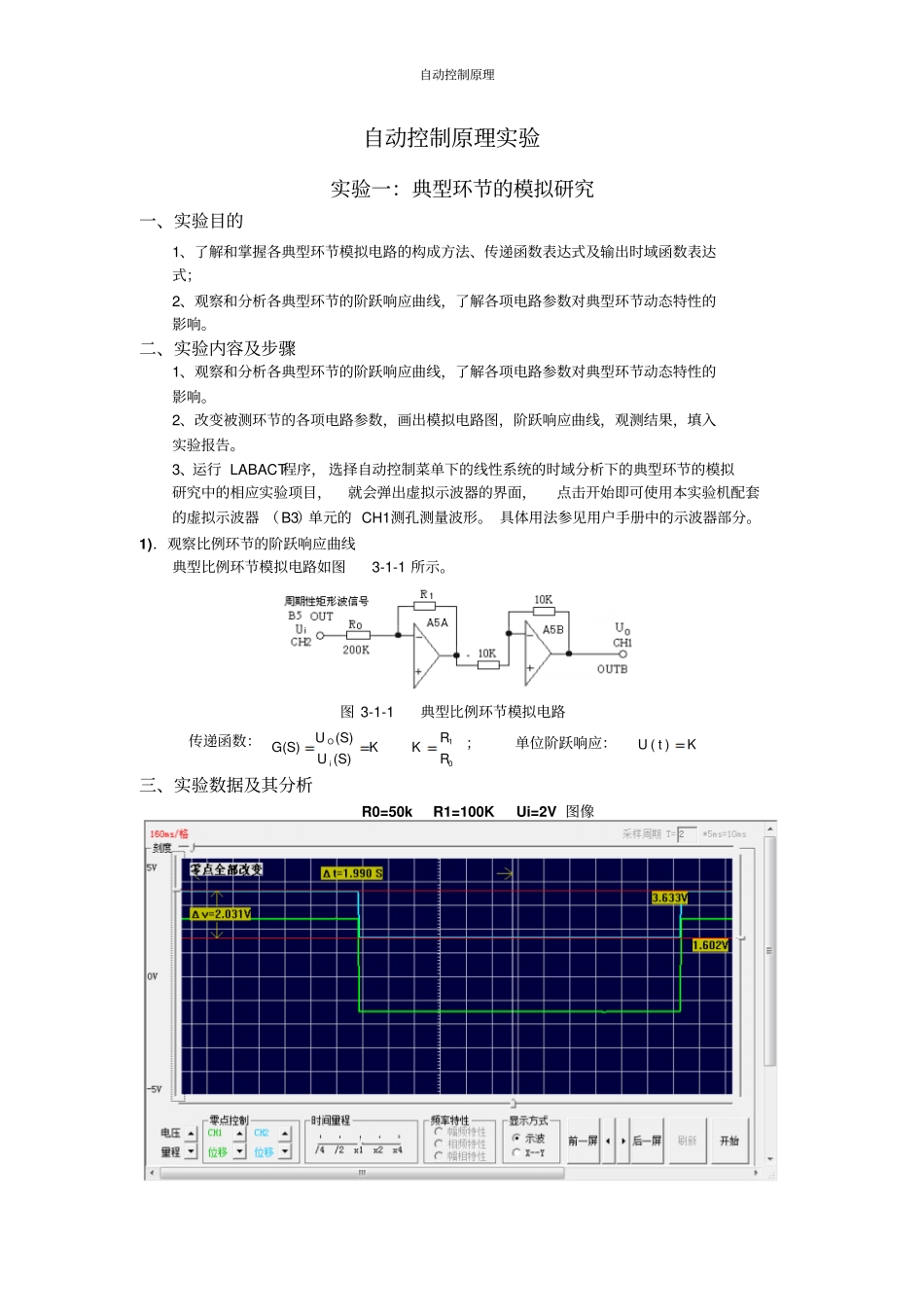

自动控制原理自动控制原理实验报告学院：核技术与自动化工程学院专业：测控技术与仪器班级：测控一班学号：201206010132姓名：伍东明指导老师：阳小燕完成时间：2014.12.10自动控制原理自动控制原理实验实验一：典型环节的模拟研究一、实验目的1、了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式；2、观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响。二、实验内容及步骤1、观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响。2、改变被测环节的各项电路参数，画出模拟电路图，阶跃响应曲线，观测结果，填入实验报告。3、运行LABACT程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究中的相应实验项目，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。具体用法参见用户手册中的示波器部分。1)．观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。图3-1-1典型比例环节模拟电路传递函数：01(S)(S)(S)RRKKUUGiO；单位阶跃响应：K)t(U三、实验数据及其分析R0=50kR1=100KUi=2V图像自动控制原理R0=50kR1=200KUi=1V图像实验报告要求：按下表改变图3-1-1所示的被测系统比例系数，观测结果，填入实验报告。R0R1输入Ui比例系数K计算值测量值200K100K4V0.50.4973200K4V10.995450K100K2V21.9899200K1V44.00232)．观察惯性环节的阶跃响应曲线典型惯性环节模拟电路如图3-1-2所示。图3-1-2典型惯性环节模拟电路传递函数：CRTRRKTSKUUGiO1011(S)(S)(S)单位阶跃响应：)1()(0TteKtU实验数据：自动控制原理R0=200kR1=200KC=1uUi=4V图像R0=50kR1=200KC=1uUi=1V图像实验报告要求：按下表改变图3-1-2所示的被测系统时间常数及比例系数，观测结果，填入实验报告。R0R1C输入Ui比例系数K惯性常数T计算值测量值计算值测量值200K200K1u4V10.9430.20.18250K100K1u2V21.9520.10.115200K1V43.930.20.211自动控制原理3)．观察积分环节的阶跃响应曲线典型积分环节模拟电路如图3-1-3所示。图3-1-3典型积分环节模拟电路传递函数：CRTTSUUGiiO01(S)(S)(S)单位阶跃响应：tTi1)(tU0实验截图：R0=200kC=1uUi=1V图像R0=200kC=2uUi=1V图像自动控制原理R0=100kC=1uUi=1V图像.R0=100kC=2uUi=1V图像实验报告要求：按下表改变图3-1-3所示的被测系统时间常数，观测结果，填入实验报告。R0C输入Ui积分常数Ti计算值测量值200K1u1V0.20.2102u0.40.385100K1u0.10.1022u0.20.202自动控制原理4)．观察比例积分环节的阶跃响应曲线典型比例积分环节模拟电路如图3-1-4所示.。图3-1-4典型比例积分环节模拟电路传递函数：CRTRRKTiSKUUGiiO101)11((S)(S)(S)单位阶跃响应：）（tT11K)t(UO实验截图：R0=200kR1=200KC=1uUi=1V图像.R0=100kR1=200KC=1uUi=1V图像自动控制原理实验报告要求：按下表改变图3-1-4所示的被测系统时间常数及比例系数，观测结果，填入实验报告。R0R1C输入Ui比例系数K积分常数Ti计算值测量值计算值测量值200K200K1u1V11.00.20.20100K1u21.990.20.215)．观察比例微分环节的阶跃响应曲线典型比例微分环节模拟电路如图3-1-5所示。图3-1-5典型比例微分环节模拟电路.实验截图：6)．观察PID（比例积分微分）环节的响应曲线PID（比例积分微分）环节模拟电路如图3-1-6所示。图3-1-6PID（比例积分微分）环节模拟电路自动控制原理实验截图：实验二：二阶系统瞬态响应和稳定性一、实验目的1.了解和掌握典型二阶系统模拟电路的构成方法及Ⅰ型二阶闭环系统的传递函数标准式。2.研究Ⅰ型二阶闭环系统的结构参数--无阻尼振荡频率ωn、阻尼比ξ对过渡过程的影响。3.掌握欠阻尼Ⅰ型二阶闭环系统在阶跃信号输入时的动态性能指标Mp、tp、ts的计算。4.观察和分析Ⅰ型二阶闭环系统在欠阻尼，临界阻尼，过阻尼的瞬态响应曲线，及在阶跃信号输入时的动态性能指标Mp、tp值，并与理论计算值作比对。二、实验内容及步骤1．Ⅰ型二阶闭环系统模拟电路见图3-1-7，观察阻尼比ξ对该系统的过渡过程的影响。改变A3单元中输入电阻R来调整系统的开环增益K，从而改变系统的结构...
