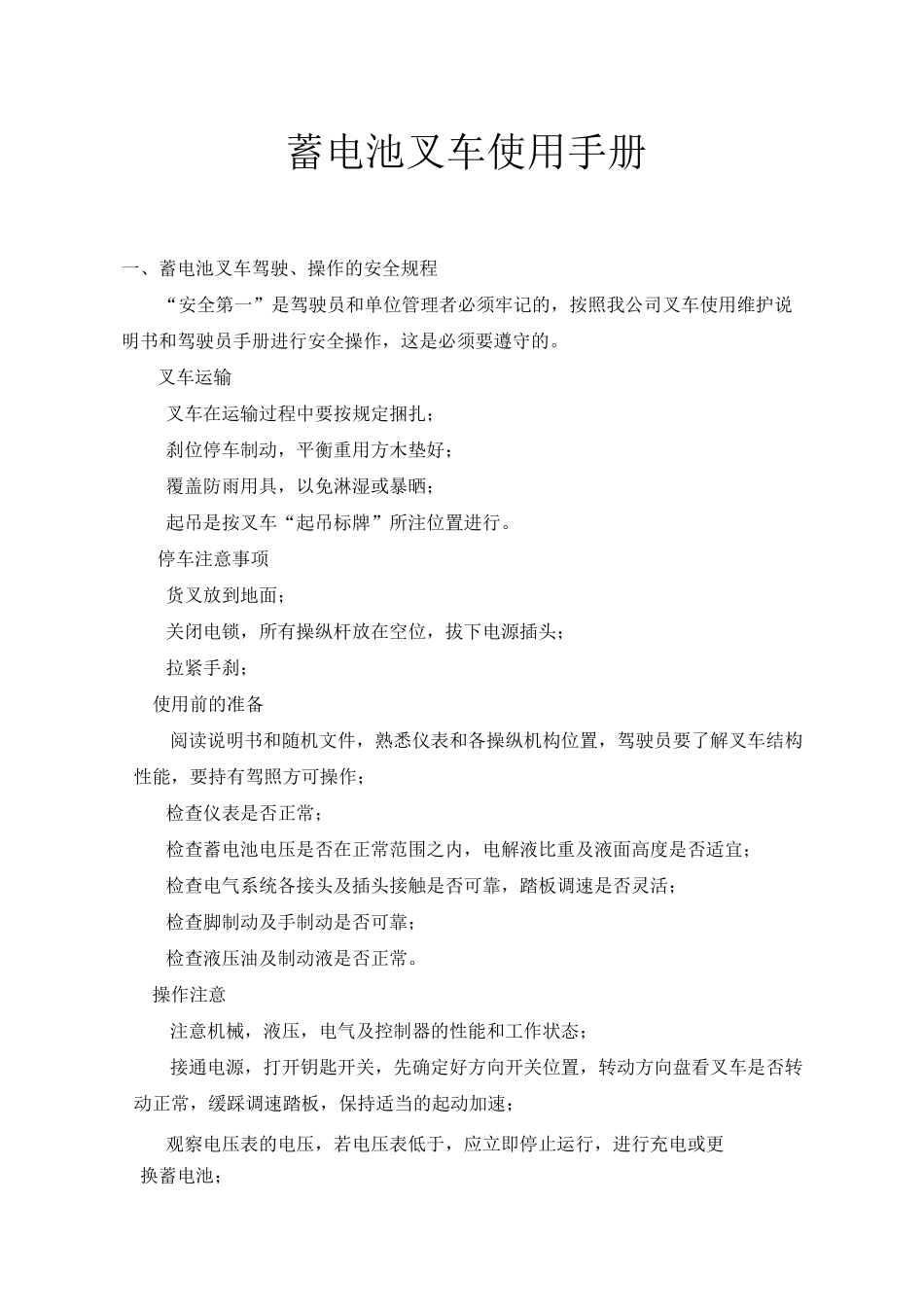

蓄电池叉车使用手册一、蓄电池叉车驾驶、操作的安全规程“安全第一”是驾驶员和单位管理者必须牢记的，按照我公司叉车使用维护说明书和驾驶员手册进行安全操作，这是必须要遵守的。叉车运输叉车在运输过程中要按规定捆扎；刹位停车制动，平衡重用方木垫好；覆盖防雨用具，以免淋湿或暴晒；起吊是按叉车“起吊标牌”所注位置进行。停车注意事项货叉放到地面；关闭电锁，所有操纵杆放在空位，拔下电源插头；拉紧手刹；使用前的准备阅读说明书和随机文件，熟悉仪表和各操纵机构位置，驾驶员要了解叉车结构性能，要持有驾照方可操作；检查仪表是否正常；检查蓄电池电压是否在正常范围之内，电解液比重及液面高度是否适宜；检查电气系统各接头及插头接触是否可靠，踏板调速是否灵活；检查脚制动及手制动是否可靠；检查液压油及制动液是否正常。操作注意注意机械，液压，电气及控制器的性能和工作状态；接通电源，打开钥匙开关，先确定好方向开关位置，转动方向盘看叉车是否转动正常，缓踩调速踏板，保持适当的起动加速；观察电压表的电压，若电压表低于，应立即停止运行，进行充电或更换蓄电池；转弯时要提前减速行驶；行驶与堆垛货物时，不宜联合操作，在路面较差的场地作业时，应减低起重量和运行速度；不准超载，如货物体积较大，重心前移时，应遵守负荷曲线标牌的定额；货叉距离合适，避免偏载；货物靠近叉壁，尽可能将货物降低，门架后倾，叉车方可行驶；为保证安全，货叉下禁止站人，货叉上禁止站人起升；货物起升下降时，初速度不可太快。蓄电池组充电蓄电池组首次充电和补充充电时，要严格遵守蓄电池使用说明书的规定；叉车工作时，蓄电池电压低于时或任何单只电池电压降到以下时或仪表欠压报警时，叉车应立即停止工作，经充电或更换电池组后方可使用；蓄电池叉车的车外最大允许噪声值不得大于（），测试方法按二、叉车外形图叉车外形图三、吨蓄电池叉车的主要技术参数>■■---.....型旦CPD10CPD15CPD20CPD25CPD30P性能参数额定载荷Kg10001500200025003000载荷中心mm500500500500500起升高度mm30003000300030003000自由起升高度mm130135120120145门架倾角（前/后）(°)6/126/126/126/126/12起升速度空载mm/s320320430480360、卄+卜满载235230272260280前桥负荷空载Kg12511290174017601960、卄+卜满载29953880494057606950后桥负荷空载Kg13491610224023602840、卄+卜满载6055201040860850行驶速度空载Km/h13.5131413.512、卄+卜满载1211.5121211爬坡度%>15%>15%>10%>10%>10%最小转弯半径Mm19301930232023202350尺寸参数长（包括货叉）Mm29252925341734403610宽mm10701070117011701225高无护顶架mm20502050205020502050有护顶架21002100217021702170作业时最大高度mm39753975403040304030最小离地间隙mm9999105105120动力参数蓄电池电压V4848484880容量Ah400450620700560仃走电机Kw558810起升电机Kw7.57.58.61012自重Kg26002900398041204800四、叉车的结构与工作原理4.1传动系统叉车的传动系统有主动齿轮总成、差速器总成和驱动桥组成，主动齿轮总成直接与行走电机连接，叉车的行走速度随着电机转速增大而增大，行驶方向的改变是以改变电机旋转方向而实现的。4.1.1主动齿轮与差速器总成差速器总成是有一对伞齿轮，一对圆柱齿轮和差速器组成的，电机输出的扭矩通过主动齿轮16。伞齿轮19，齿轮轴18，齿圈1传递给差速器，伞齿轮付的齿面间隙是用调整垫片13和17的厚度来达到。4.1.2驱动桥桥壳是整体铸造结构，轮胎通过轮毂用双头螺栓和螺母撬在轮毂上，动力通过差速器传到半轴最后由轮毂带动前轮转动，每个轮毂通过两只圆锥滚子轴承装在桥壳上，所以半轴仅承受传给轮毂的扭矩；在轮毂内部装有油封，以防水及灰尘进入或漏油。前轮轮胎、轮辋型号及轮胎充气气压见4.2转向系统转向系统由方向盘、转向管柱（含转向轴及锁紧手柄）、万向节总成、转向器、转向桥及转向油缸组成，转向操纵装置（图一）。转向轴与转向器之间通过万向节连接，方向盘带动转向轴及万向节使转向器动作，实现液压转向，支承转向轴的转向管柱可以前后倾斜一定角度，以使调整到合适的位置，满足不同驾映员的需要。4.2....
