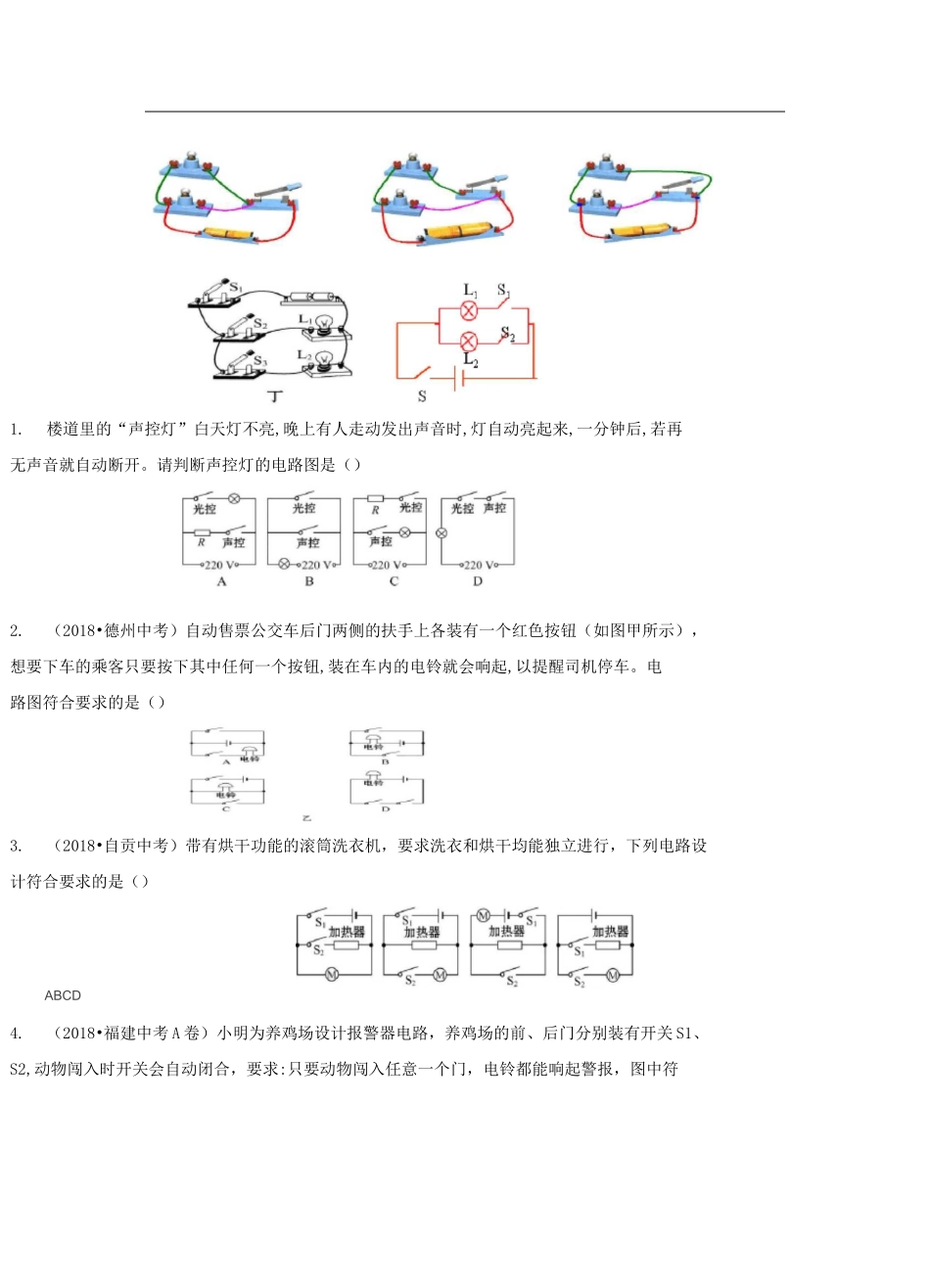

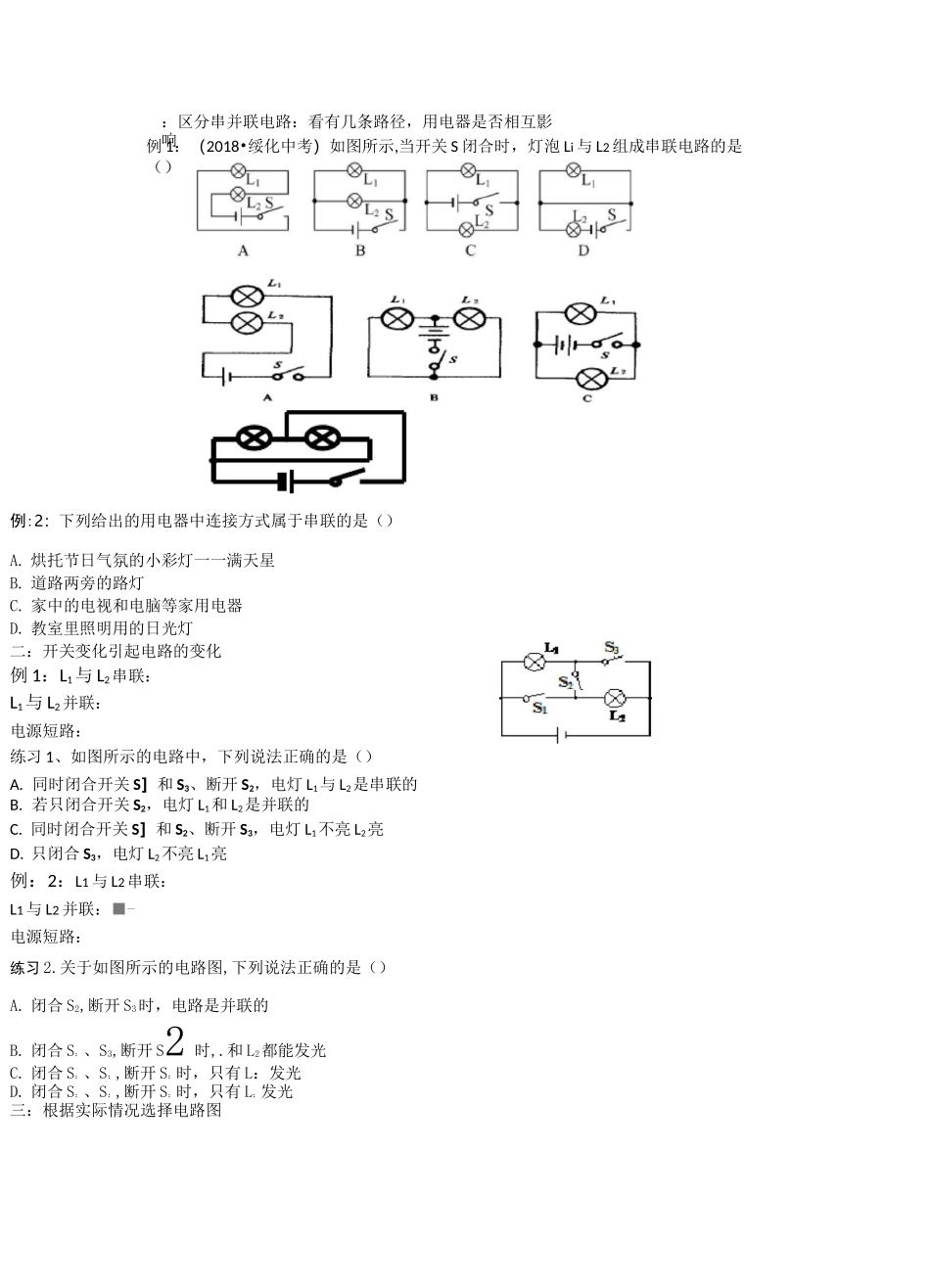

例:2：下列给出的用电器中连接方式属于串联的是（）A.烘托节日气氛的小彩灯一一满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯二：开关变化引起电路的变化例1：L1与L2串联：L1与L2并联：电源短路：练习1、如图所示的电路中，下列说法正确的是（）A.同时闭合开关S］和S3、断开S2，电灯L1与L2是串联的B.若只闭合开关S2，电灯L1和L2是并联的C.同时闭合开关S］和S2、断开S3，电灯L1不亮L2亮D.只闭合S3，电灯L2不亮L1亮例：2：L1与L2串联：L1与L2并联：■-电源短路：练习2.关于如图所示的电路图,下列说法正确的是（）A.闭合S2,断开S3时，电路是并联的B.闭合S：、S3,断开S2时,.和L2都能发光C.闭合S；、S；,断开S：时，只有L：发光D.闭合S；、S：,断开S；时，只有L；发光三：根据实际情况选择电路图：区分串并联电路：看有几条路径，用电器是否相互影响例1：（2018•绥化中考）如图所示,当开关S闭合时，灯泡Li与L2组成串联电路的是（）1.楼道里的“声控灯”白天灯不亮,晚上有人走动发出声音时,灯自动亮起来,一分钟后,若再无声音就自动断开。请判断声控灯的电路图是（）2.（2018•德州中考）自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图甲所示），想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车。电路图符合要求的是（）3.（2018•自贡中考）带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是（）ABCD4.（2018•福建中考A卷）小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2,动物闯入时开关会自动闭合，要求:只要动物闯入任意一个门，电铃都能响起警报，图中符5.如图是既能吹冷风又能吹热风的某品牌电吹风,小明设计的该电吹风的简化电路图,其中最合理的是（）6•击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通,乙方指示灯L乙亮，同理，乙方剑击中甲方，灯L甲亮.下面能反映这种原理的电路是（）7.小明对十字路口的交通信号灯进行观察,画出下列四种电路图,你认为可行的是（）8.如图所示,为保证司乘人员的安全,轿车上设有安全带未系提示系统,当乘客坐在座椅上时,座椅下的开关S］闭合，若未系安全带,则开关S2断开，仪表盘上的指示灯亮起;若系上安全带，则开关s2闭合，指示灯熄灭，下列设计比较合理的电路图是（）9.如图所示的电路中，开关S能同时控制电灯和电铃工作的是（）13.(2018•常州中考)小华有一发光棒，闭合开关，众小灯齐发光;一段时间后，其中一灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的A.若该小灯处断路,众小灯并联;若该小灯处短路，众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路，众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路，众小灯14.如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两10.(2018•遂宁中考)如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时,S1自动闭合，此时再闭合S,电动机才能启动，开始榨汁。下列电路图符合上述要求的是()11.小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮;当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S,下面小聪的判断中正确的是()A.冰箱内的照明灯和压缩机串联B.冰箱内的照明灯和压缩机并联，开关S在干路上C.冰箱内的照明灯和压缩机并联，开关S和照明灯串联D.冰箱内的照明灯和压缩机并联，开关S和压缩机串联12.有一个看不见内部情况的小盒(如图甲)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；取下其中任一灯泡，另一灯仍亮．图乙中，符合要求的电路图是()并联电三：电路图与实物图的相互转化15.请根据电路图,把实物元件用线连接起来。注意:实物图导线不得交叉。16.请按照图甲中的电路图把图乙的实物图连接完整。四：设计电路17.（2018・烟台中考）学习了电路相关知识后小明想在自家的院子设计一种呼叫装置，要求前后门来的客人均可呼叫,前门来的客人闭合开...
