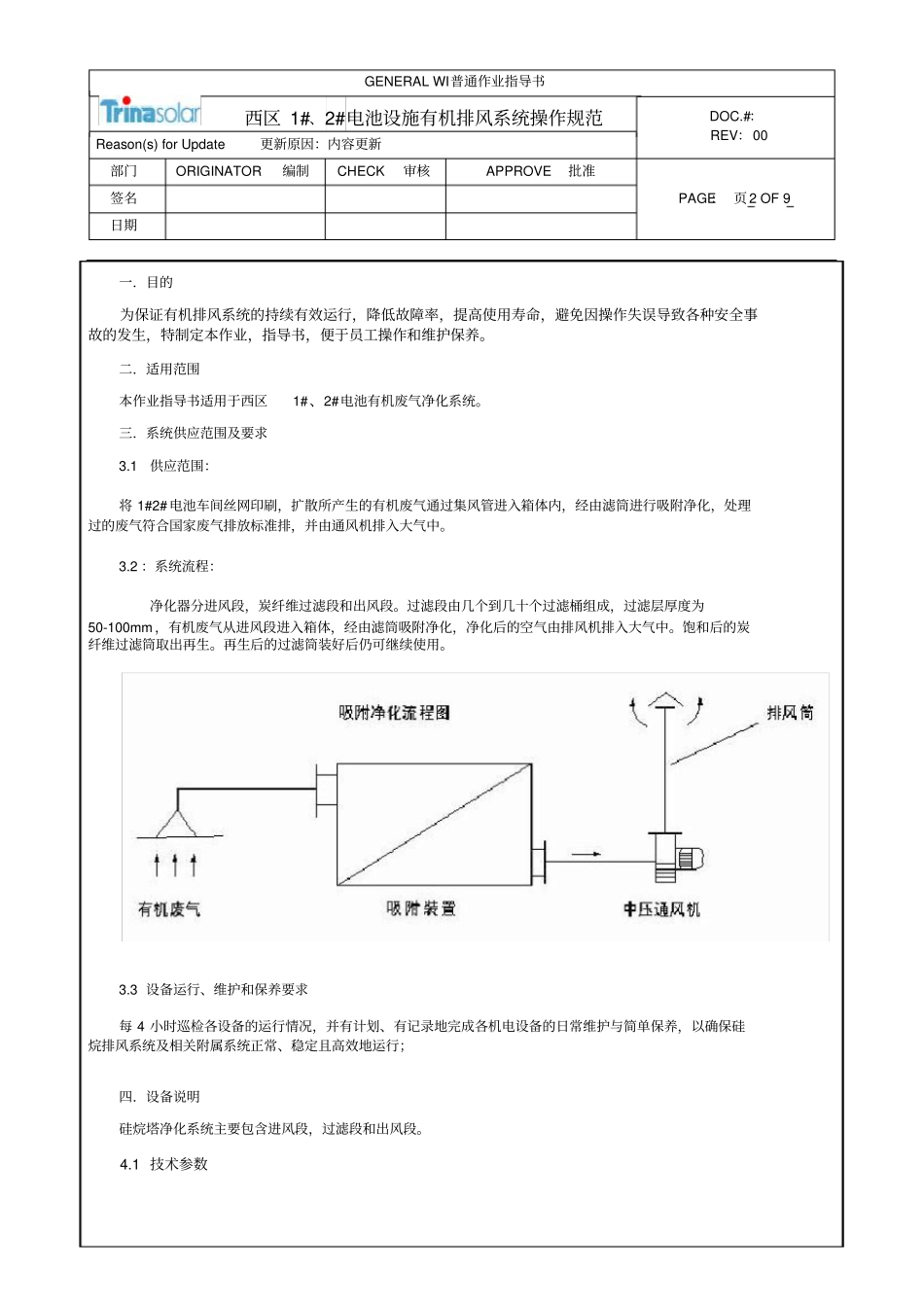

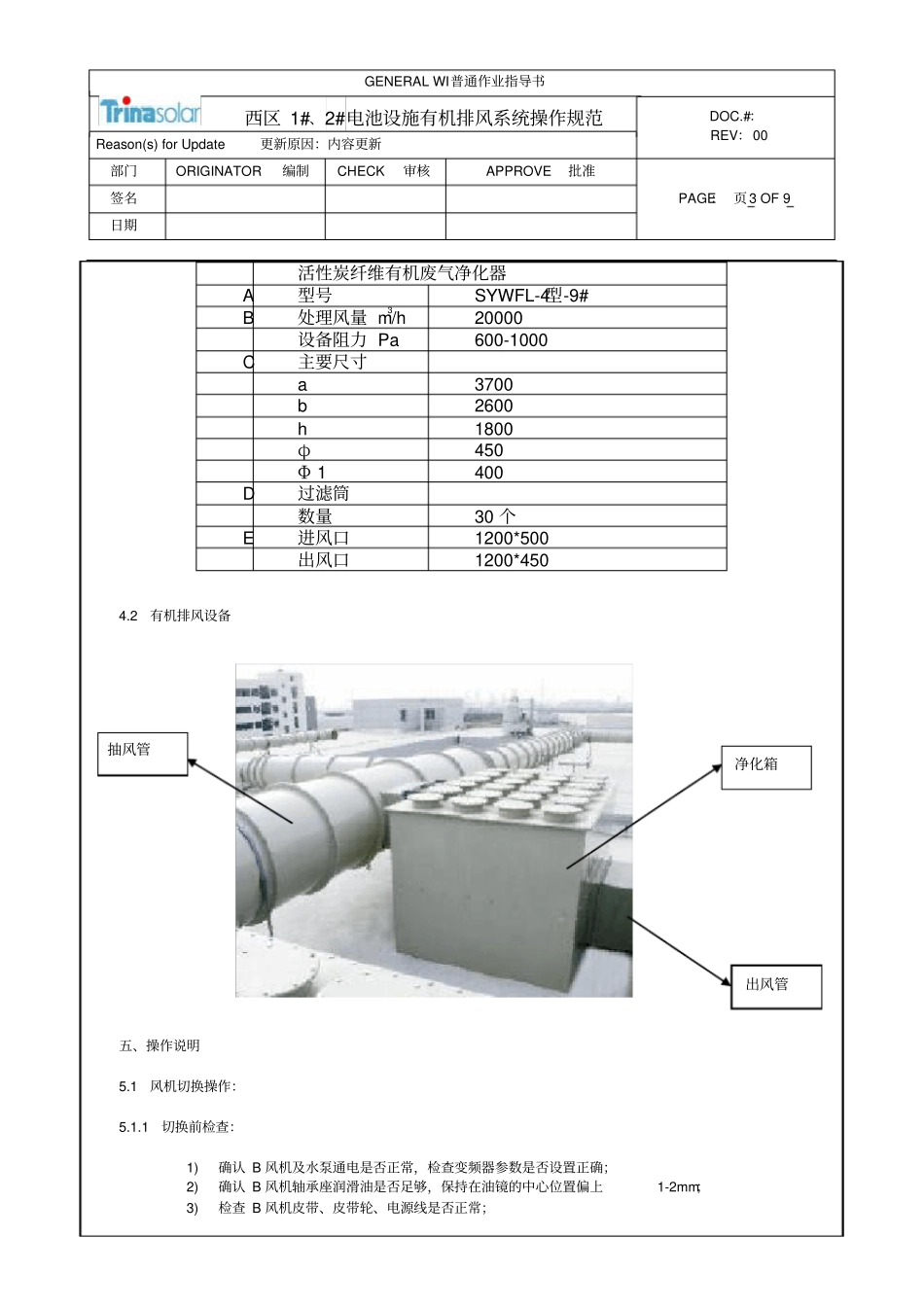

GENERALWI普通作业指导书西区1#、2#电池设施有机排风系统操作规范DOC.#：REV：00Reason(s)forUpdate更新原因：内容更新部门ORIGINATOR编制CHECK审核APPROVE批准PAGE：页1OF9签名日期文件编制/更新过程一览表序号编制/更新原因版本日期1首次发行002011-4-25GENERALWI普通作业指导书西区1#、2#电池设施有机排风系统操作规范DOC.#：REV：00Reason(s)forUpdate更新原因：内容更新部门ORIGINATOR编制CHECK审核APPROVE批准PAGE：页2OF9签名日期一．目的为保证有机排风系统的持续有效运行，降低故障率，提高使用寿命，避免因操作失误导致各种安全事故的发生，特制定本作业，指导书，便于员工操作和维护保养。二．适用范围本作业指导书适用于西区1#、2#电池有机废气净化系统。三．系统供应范围及要求3.1供应范围：将1#2#电池车间丝网印刷，扩散所产生的有机废气通过集风管进入箱体内，经由滤筒进行吸附净化，处理过的废气符合国家废气排放标准排，并由通风机排入大气中。3.2：系统流程：净化器分进风段，炭纤维过滤段和出风段。过滤段由几个到几十个过滤桶组成，过滤层厚度为50-100mm，有机废气从进风段进入箱体，经由滤筒吸附净化，净化后的空气由排风机排入大气中。饱和后的炭纤维过滤筒取出再生。再生后的过滤筒装好后仍可继续使用。3.3设备运行、维护和保养要求每4小时巡检各设备的运行情况，并有计划、有记录地完成各机电设备的日常维护与简单保养，以确保硅烷排风系统及相关附属系统正常、稳定且高效地运行；四．设备说明硅烷塔净化系统主要包含进风段，过滤段和出风段。4.1技术参数GENERALWI普通作业指导书西区1#、2#电池设施有机排风系统操作规范DOC.#：REV：00Reason(s)forUpdate更新原因：内容更新部门ORIGINATOR编制CHECK审核APPROVE批准PAGE：页3OF9签名日期活性炭纤维有机废气净化器A型号SYWFL-4型-9#B处理风量m3/h20000设备阻力Pa600-1000C主要尺寸a3700b2600h1800φ450Φ1400D过滤筒数量30个E进风口1200*500出风口1200*4504.2有机排风设备五、操作说明5.1风机切换操作：5.1.1切换前检查：1)确认B风机及水泵通电是否正常，检查变频器参数是否设置正确；2)确认B风机轴承座润滑油是否足够，保持在油镜的中心位置偏上1-2mm；3)检查B风机皮带、皮带轮、电源线是否正常；出风管净化箱抽风管GENERALWI普通作业指导书西区1#、2#电池设施有机排风系统操作规范DOC.#：REV：00Reason(s)forUpdate更新原因：内容更新部门ORIGINATOR编制CHECK审核APPROVE批准PAGE：页4OF9签名日期5.1.2风机切换：1)查看有机排气主管负压值并记录；2)开启B风机，将B风机变频器频率调到10HZ，查看B风机转向是否正确，等频率稳定后将B风机的风阀打开；3)缓慢提升B风机的频率，同时逐步降低A风机的频率，务必要保证主管负压表压力波动不超过50Pa；4)待A风机频率调至10HZ，将B风机频率调至A风机未调整前的频率，关闭A风机风阀然后关闭A风机；查看有机排排气主管负压值，调整B风机频率，使负压表压力值调整至风机切换前的压力值。5)切换风机的时候，要先把备用的风机打开，点动备用风机，确认正转后，开启风机，然后再打开相应的风阀。6)切换好以后，关闭需要检修的风机时，要先关闭对应的风阀后，再停止风机。注：如若要加开风机，按照上述开风机B的步骤进行；加开风机后请查看洁净室内正压是否有下降，如有下降请调节洁净室对应空调箱新风阀以保持净室内正压。5.1.3切换后检查：1)查看风机运转电流是否在正常范围；2)检查水泵的转向及流量是否正确；5.2年度停机检查5.2.1电盘检查1）用毛刷清除电盘内各元器件上的灰尘；2）检查电盘内各接线有无烧焦痕迹、各接线是否有松脱；3）检查电盘内隔离开关、空开动作是否正常，有无跳脱卡扣现象；5.2.2排风设备维护1）半年度维保时清洗更换有机排滤芯（预期六个月）。2）年度维保时对车间内有机排抽风口进行清洗并重新安装。5.2.3风机检查1）检查风机轴承座润滑油测量是否有加满；2）检查风机及电机螺丝是否有松脱、避镇器是否有损坏；3）检查风机运转是否正常；4）检查风管是否有漏风现象；5）检查压差表显示是否正常、电流值是否正常；GENERALWI普通作业指导书西区1#...
