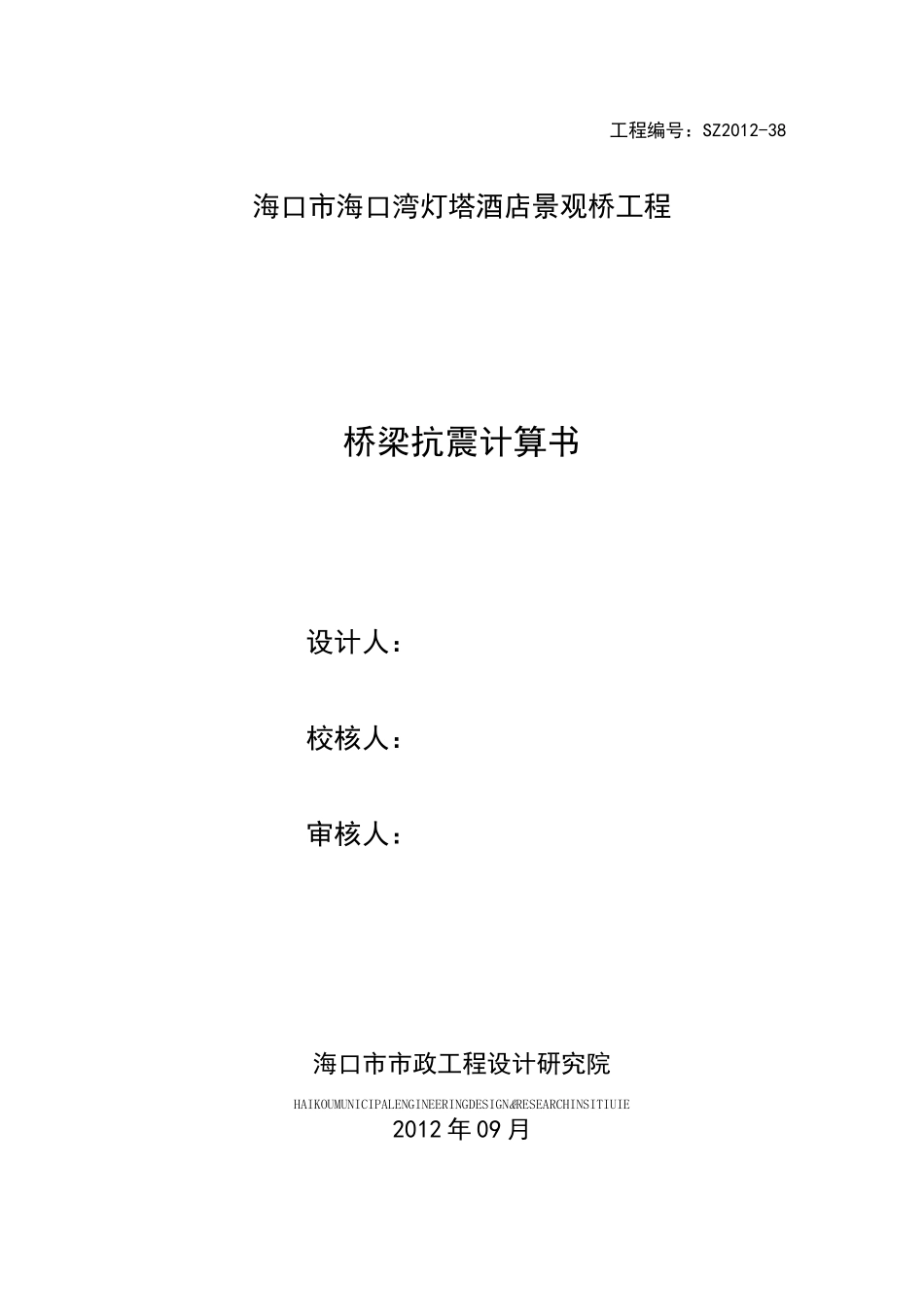

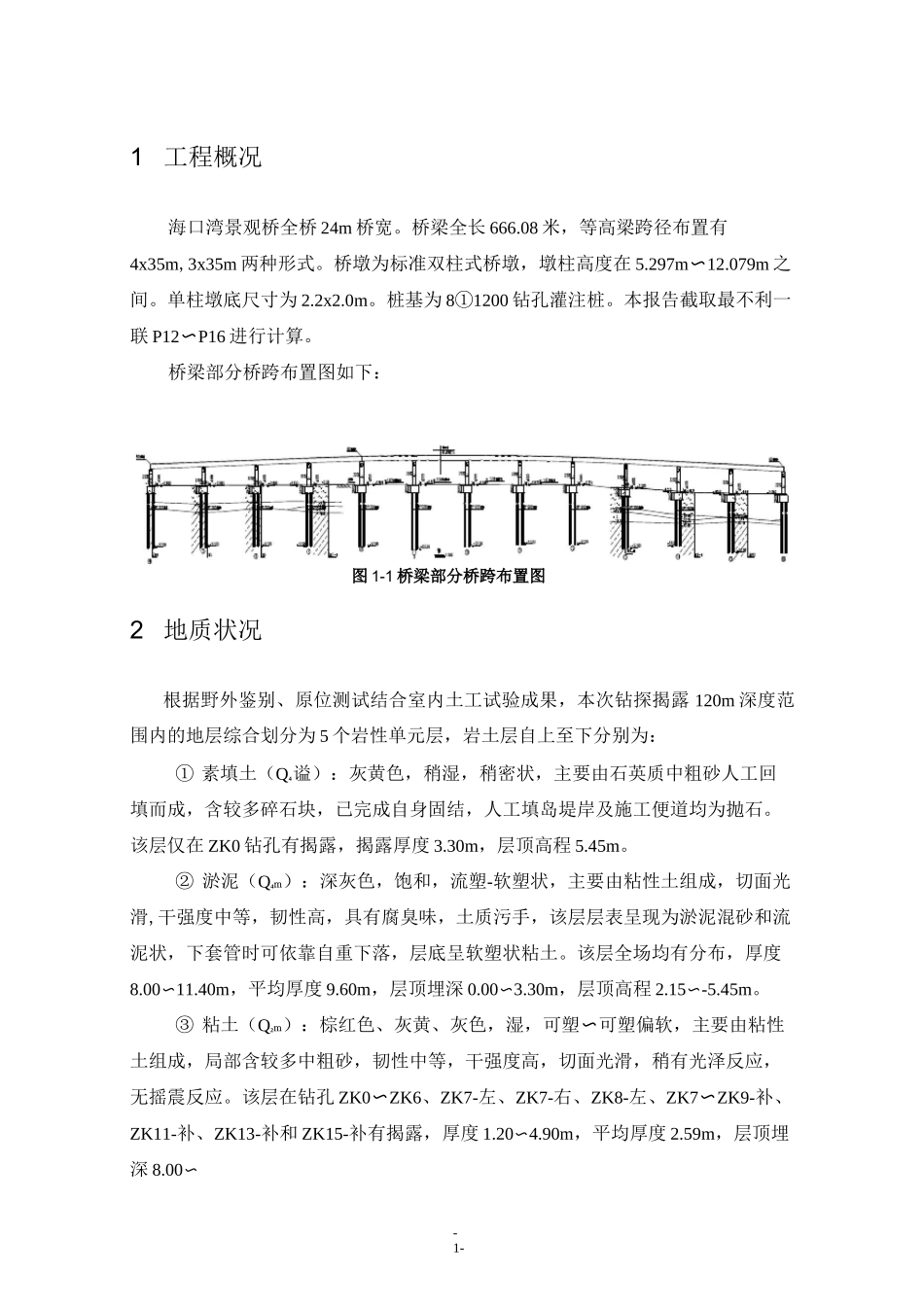

工程编号：SZ2012-38海口市海口湾灯塔酒店景观桥工程桥梁抗震计算书设计人：校核人：审核人：海口市市政工程设计研究院HAIKOUMUNICIPALENGINEERINGDESIGN&RESEARCHINSITIUIE2012年09月1工程概况-1-2地质状况-1-3技术标准-2-4计算资料-2-5作用效应组合-3-6设防水准及性能目标-3-7地震输入-4-8动力特性分析-5-8.1动力分析模型-5-8.2动力特性-6-9地震反应分析及结果-6-9.1反应谱分析-6-9.1.1E1水准结构地震反应-6-9.1.2E2水准结构地震反应-7-10地震响应验算-8-10.1墩身延性验算-10-10.2桩基延性验算-10-10.3支座位移验算-11-11结论-11-12抗震构造措施-11-12.1墩柱构造措施-12-12.2结点构造措施-12--1-1工程概况海口湾景观桥全桥24m桥宽。桥梁全长666.08米，等高梁跨径布置有4x35m,3x35m两种形式。桥墩为标准双柱式桥墩，墩柱高度在5.297m〜12.079m之间。单柱墩底尺寸为2.2x2.0m。桩基为8①1200钻孔灌注桩。本报告截取最不利一联P12〜P16进行计算。桥梁部分桥跨布置图如下：图1-1桥梁部分桥跨布置图2地质状况根据野外鉴别、原位测试结合室内土工试验成果，本次钻探揭露120m深度范围内的地层综合划分为5个岩性单元层，岩土层自上至下分别为：①素填土（Q4谥）：灰黄色，稍湿，稍密状，主要由石英质中粗砂人工回填而成，含较多碎石块，已完成自身固结，人工填岛堤岸及施工便道均为抛石。该层仅在ZK0钻孔有揭露，揭露厚度3.30m，层顶高程5.45m。②淤泥（Q4m）：深灰色，饱和，流塑-软塑状，主要由粘性土组成，切面光滑,干强度中等，韧性高，具有腐臭味，土质污手，该层层表呈现为淤泥混砂和流泥状，下套管时可依靠自重下落，层底呈软塑状粘土。该层全场均有分布，厚度8.00〜11.40m，平均厚度9.60m，层顶埋深0.00〜3.30m，层顶高程2.15〜-5.45m。③粘土（Q2m）：棕红色、灰黄、灰色，湿，可塑〜可塑偏软，主要由粘性土组成，局部含较多中粗砂，韧性中等，干强度高，切面光滑，稍有光泽反应，无摇震反应。该层在钻孔ZK0〜ZK6、ZK7-左、ZK7-右、ZK8-左、ZK7〜ZK9-补、ZK11-补、ZK13-补和ZK15-补有揭露，厚度1.20〜4.90m，平均厚度2.59m，层顶埋深8.00〜-2-14.80m,层顶高程-8.50〜-17.41m。④粗砂（Q2m）：灰黄、灰色，湿，中密状，主要由石英质粗砂组成，含少量粘性土，分选性较差，颗粒级配一般，胶结性一般。该层在钻孔ZK9〜ZK14、ZK8-右、ZK7〜ZK9-补、ZK11-补、ZK13〜ZK15-补有揭露，厚度0.50〜6.10m，平均厚度2.12m，层顶埋深10.60〜14.80m，层顶高程-10.98〜-19.41m。⑤粉质粘土（N2m）：深灰色、青灰色，可塑-硬塑-坚硬状，以硬塑和坚硬状为主，主要由粘性土组成，含少量中粗砂，岩芯呈土柱状-坚硬薄饼状，局部夹半岩状硬夹层，切面稍有光滑，具有光泽反应，无摇振反应，干强度较高，韧性中等。该层全场均有揭露，未钻穿，层顶埋深9.90〜19.20m,层顶高程-10.40〜-20.61m。3技术标准1）荷载等级：城市一A级；2）人群荷载：3.5kN/m2；3）抗震设防烈度：8度，设计基本地震加速度峰值：0.3g；4）抗震设防类别：丁类，设计方法：B类，抗震设防措施等级：8级；5）场地类型：11类；6）环境类别：111类；7）桥梁设计基准期：100年；4计算资料1）计算软件：MidasCivil—20112）支座类型：铅芯隔震橡胶支座。3）支座参数：中墩支座高度为320mm，平面尺寸1320mmX1320mm，水平刚度12.5kN/mm边墩支座高度为268mm，平面尺寸770mmX770mm，水平刚度4.1kN/mm；-3-4）立柱:立柱底平面尺寸：2000X2200mm立柱顶平面尺寸：2000X2400mm（中墩），2000X2600mm（边墩），墩柱高度在5.297m〜12.079m之间；墩柱底部截面配两层①32钢筋，共80根。延伸至墩身以上4米处内层钢筋截断，4米以上墩身变为一层钢筋，共40根。墩身底以上4米范围内箍筋采用①16@100钢筋，4米以上采用①16@150钢筋。5）承台：承台尺寸为横桥向长14.4m,纵桥向宽5.4m,高2.5m。横桥向底层主筋为单层①32@130钢筋，顶层为主筋为①16@130钢筋；横桥向底层主筋为单层①32@130钢筋，顶层为主筋为①16@130钢筋；箍筋为①16@130钢筋，全部采用HRB335钢筋。主筋保护层厚度为60mm，箍筋保护层厚度30mm。6）桩基：桥墩位处一共8根钻孔灌注桩，桩长为L=51....
