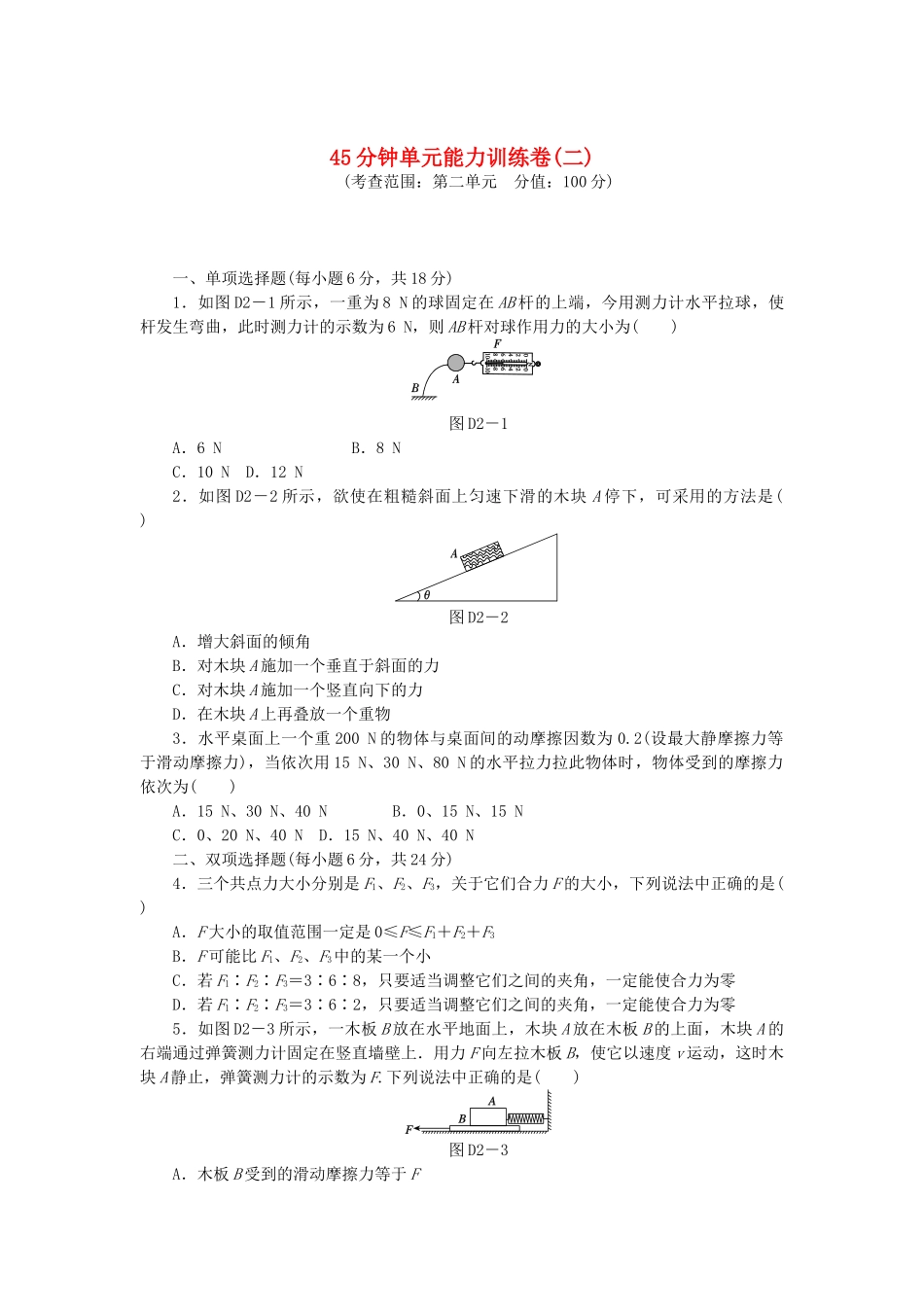

45分钟单元能力训练卷(二)(考查范围：第二单元分值：100分)一、单项选择题(每小题6分，共18分)1．如图D2－1所示，一重为8N的球固定在AB杆的上端，今用测力计水平拉球，使杆发生弯曲，此时测力计的示数为6N，则AB杆对球作用力的大小为()图D2－1A．6NB．8NC．10ND．12N2．如图D2－2所示，欲使在粗糙斜面上匀速下滑的木块A停下，可采用的方法是()图D2－2A．增大斜面的倾角B．对木块A施加一个垂直于斜面的力C．对木块A施加一个竖直向下的力D．在木块A上再叠放一个重物3．水平桌面上一个重200N的物体与桌面间的动摩擦因数为0.2(设最大静摩擦力等于滑动摩擦力)，当依次用15N、30N、80N的水平拉力拉此物体时，物体受到的摩擦力依次为()A．15N、30N、40NB．0、15N、15NC．0、20N、40ND．15N、40N、40N二、双项选择题(每小题6分，共24分)4．三个共点力大小分别是F1、F2、F3，关于它们合力F的大小，下列说法中正确的是()A．F大小的取值范围一定是0≤F≤F1＋F2＋F3B．F可能比F1、F2、F3中的某一个小C．若F1∶F2∶F3＝3∶6∶8，只要适当调整它们之间的夹角，一定能使合力为零D．若F1∶F2∶F3＝3∶6∶2，只要适当调整它们之间的夹角，一定能使合力为零5．如图D2－3所示，一木板B放在水平地面上，木块A放在木板B的上面，木块A的右端通过弹簧测力计固定在竖直墙壁上．用力F向左拉木板B，使它以速度v运动，这时木块A静止，弹簧测力计的示数为F.下列说法中正确的是()图D2－3A．木板B受到的滑动摩擦力等于FB．地面受到的滑动摩擦力等于FC．若木板B以2v的速度运动，木块A受到的滑动摩擦力等于2FD．若用力2F拉木板B，木块A受到的滑动摩擦力等于F6．木块A、B分别重50N和70N，它们与水平地面之间的动摩擦因数均为0.2(认为最大静摩擦力等于滑动摩擦力)，与A、B相连接的轻弹簧被压缩了5cm，系统置于水平地面上静止不动．已知弹簧的劲度系数为100N/m.用F＝7N的水平力作用在木块A上，如图D2－4所示，力F作用后()图D2－4A．木块A所受的摩擦力为10NB．木块A所受的摩擦力为2NC．弹簧的弹力为5ND．木块B所受的摩擦力为12N7．如图D2－5甲所示，物块A正从斜面体B上沿斜面下滑，而斜面体在水平面上始终保持静止，物块沿斜面下滑运动的v－t图象如图乙所示，则下列说法中正确的是()甲乙图D2－5A．物块A在沿斜面下滑的过程中受到两个力的作用B．物块A在沿斜面下滑的过程中受到三个力的作用C．地面对斜面体B有水平向左的摩擦力作用D．斜面体B相对于地面没有运动趋势三、实验题(18分)8．(8分)(1)在“探究弹力和弹簧伸长的关系”的实验中，以下说法正确的是________．A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧分别测出几组拉力与伸长量，得出拉力与伸长量之比相等(2)某同学做“探究弹力和弹簧伸长的关系”的实验，他先把弹簧平放在桌面上，使其处于自然状态，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把x＝L－L0作为弹簧的伸长量，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是图D2－6中的________．ABCD图D2－69．(10分)在课外活动小组进行研究性学习的过程中，某研究小组设计了一个实验来验证力的平行四边形定则，其设计方案为：用三根相同的橡皮条、四个图钉、一把直尺和一支铅笔、三张白纸、平木板来验证力的平行四边形定则．其步骤如下：图D2－7①将拴有适当张开橡皮条的图钉A、B钉在木板上，拉第三根橡皮条，使三根橡皮条互成角度拉伸，待结点处的图钉O静止时，钉下C图钉，并记录图钉O的位置和图钉A、B、C的位置．②将x1、x2、x3按一定比例图示表示出来，以x1、x2为邻边作平行四边形，求出其对角线OC′，比较OC′与OC的长度(即x3的长度)及方向，若相等，且在一条直线上，则达到目的，若OC′与OC有一微小夹角θ，则有误差(如图D2－8所示)．③测出此时这三根橡皮条的长度L1、L2、L3，分别算出它们的伸长量x1＝L1－L0，x2＝L2－L0，x3＝L3－L0.④将三根橡皮条的一端都拴在一个图钉O上，将这三根橡皮条的另一端分别拴上图钉A、B、...
