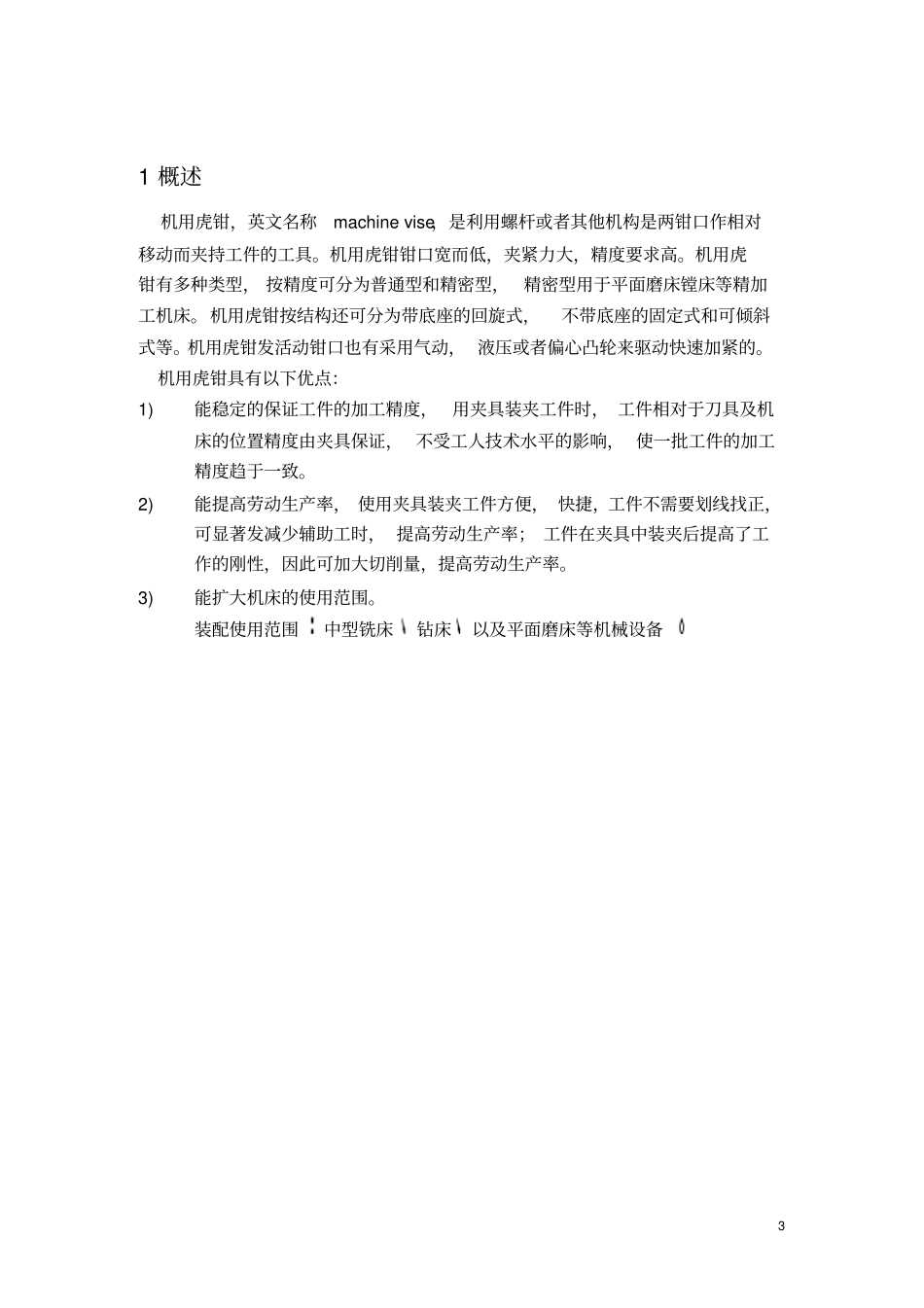

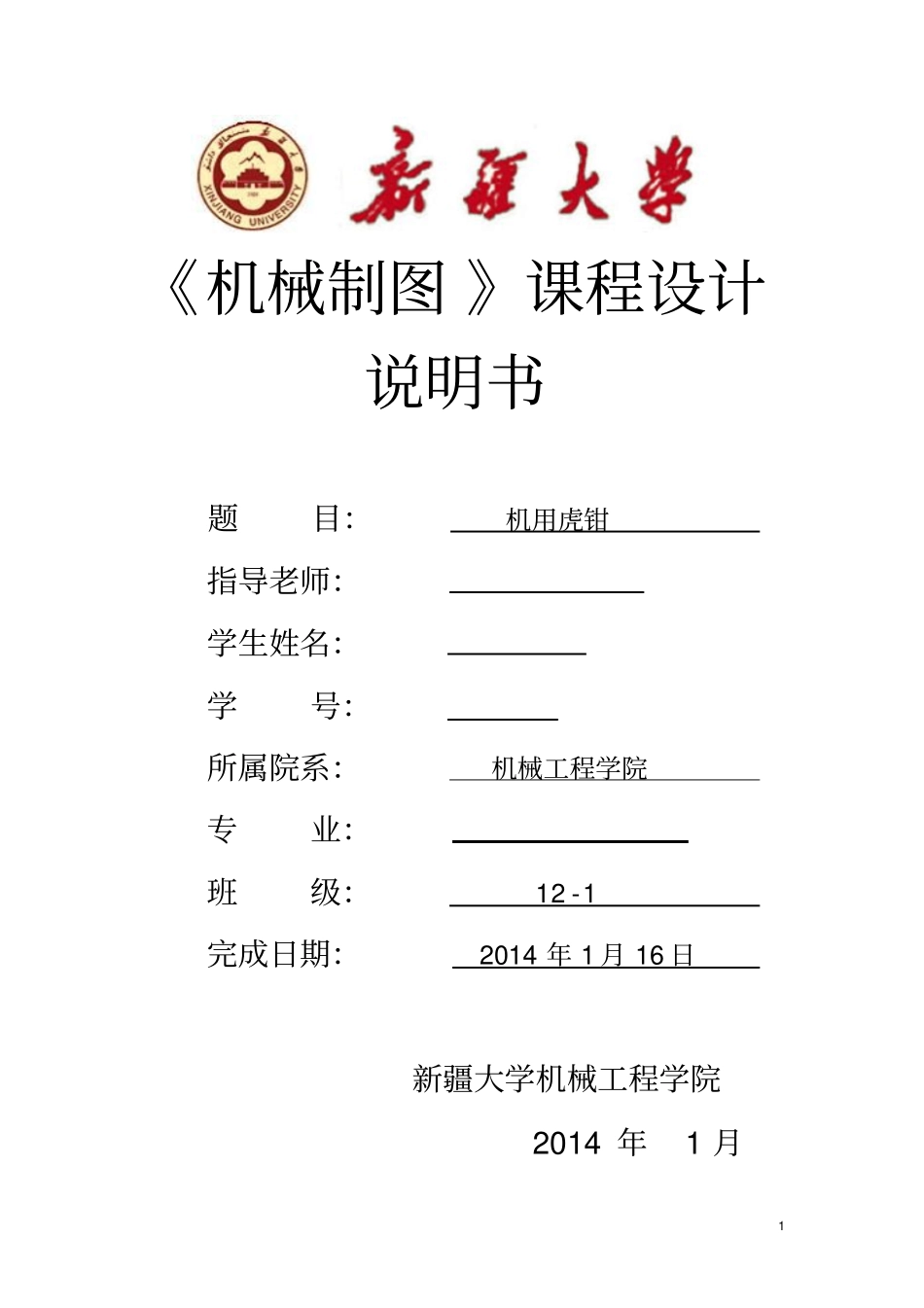

1《机械制图》课程设计说明书题目：机用虎钳指导老师：学生姓名：学号：所属院系：机械工程学院专业：班级：12-1完成日期：2014年1月16日新疆大学机械工程学院2014年1月2目录1概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.32装配体分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.42.1整体描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...42.2拆装顺序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...52.3表达方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...52.4配合种类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...53本人工作内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....64设计日志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.74.1丝杠⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...95设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.126参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1331概述机用虎钳，英文名称machinevise，是利用螺杆或者其他机构是两钳口作相对移动而夹持工件的工具。机用虎钳钳口宽而低，夹紧力大，精度要求高。机用虎钳有多种类型，按精度可分为普通型和精密型，精密型用于平面磨床镗床等精加工机床。机用虎钳按结构还可分为带底座的回旋式，不带底座的固定式和可倾斜式等。机用虎钳发活动钳口也有采用气动，液压或者偏心凸轮来驱动快速加紧的。机用虎钳具有以下优点：1)能稳定的保证工件的加工精度，用夹具装夹工件时，工件相对于刀具及机床的位置精度由夹具保证，不受工人技术水平的影响，使一批工件的加工精度趋于一致。2)能提高劳动生产率，使用夹具装夹工件方便，快捷，工件不需要划线找正，可显著发减少辅助工时，提高劳动生产率；工件在夹具中装夹后提高了工作的刚性，因此可加大切削量，提高劳动生产率。3)能扩大机床的使用范围。装配使用范围中型铣床钻床以及平面磨床等机械设备42装配体分析图2.11）机用虎钳工作原理机用虎钳是安装在机床工作台上，用于夹紧工件，以便进行切削加工的一种通用工具。规定钳身可安装在机床的工作台上，起机座作用，用扳手转动零件8螺杆，能带动零件9螺母作左右移动，因为螺旋线有两个运动：转动和轴向移动，螺杆被轴向固定所以只能转动，轴向移动传递给了螺母，螺母带着件3螺钉（自制螺钉）、件4固定钳身、件2钳口板作左右移动起夹紧或松开工件的作用，这就是该装配体的工作原理。2)机用虎钳构造机用虎钳的构造是由可拆卸的螺纹连接和销连接组成；活动钳身的直线直线运动是由丝杠的螺旋运动转变而来的；工作表面是螺旋副、导轨副及间隙配合的轴和孔的摩擦面。机用虎钳用扳手转动丝杠，通过丝杠螺母带动活动钳身移动，从而形成对工件的加紧与松开。被夹工件的尺寸限制在70毫米以内。其中，垫片，销，螺钉为标准件，运动件为丝杠，扳手，活动钳体。53)尺寸分析规格及最佳工作范围：0～70，中心高16；配合尺寸：φ12H8/f7、φ18H8/f7、φ20H8/f7、80H8/f7；主要零件关键尺寸：螺杆、螺母牙型尺寸φ14、φ18、2、4；螺杆方身尺寸14×14；钳口板主要尺寸：中心距40，及长80；安装尺寸：116、2×φ11/锪平φ25；总体尺寸：（60）、205、（116）。4)机用虎钳拆卸顺序用弹簧卡钳夹住螺钉顶面发两个小孔，旋出螺钉后，活动钳身即可取下。拔出左端销，卸下圆环，垫圈，然后旋出螺杆，待螺母松开后，从固定钳身的右端即可抽出螺杆，再从固定钳身的下面取出螺母。拧开小螺钉，即可取下钳口板。5)机用虎钳配合种类1间隙配合：2过盈配合；3过渡配合6)机用虎钳装配图表达方案从部件的装配示意图及拆卸过程可以看出，11种零件有6种零件集中装配在螺杆2上，而且该部件前后对称。因此，可通过螺杆轴线剖开部件得到全剖的主视图。这样，其中10种零件在主视图上都可表达出来，能够将零件之间的装配关系、相互位置以及工作原理清晰地表达出来。左端圆锥销联接处可再用局部剖视图，表达出装配连接关系。左视图可将螺母轴线及活动钳身放置在固定钳身上安装孔的轴线位置，然后取半剖画出。这样，半个剖视图上表达了固定钳身1、活动钳身6、螺钉7、螺母8之间的装配连接关系；半个视图上同时表达了虎钳一个方向的外形，内、外形状兼而有之。俯视图可取外形图，侧重表...
