课程设计机械设计齿轮式六速可调变速器的设计计算VIP免费

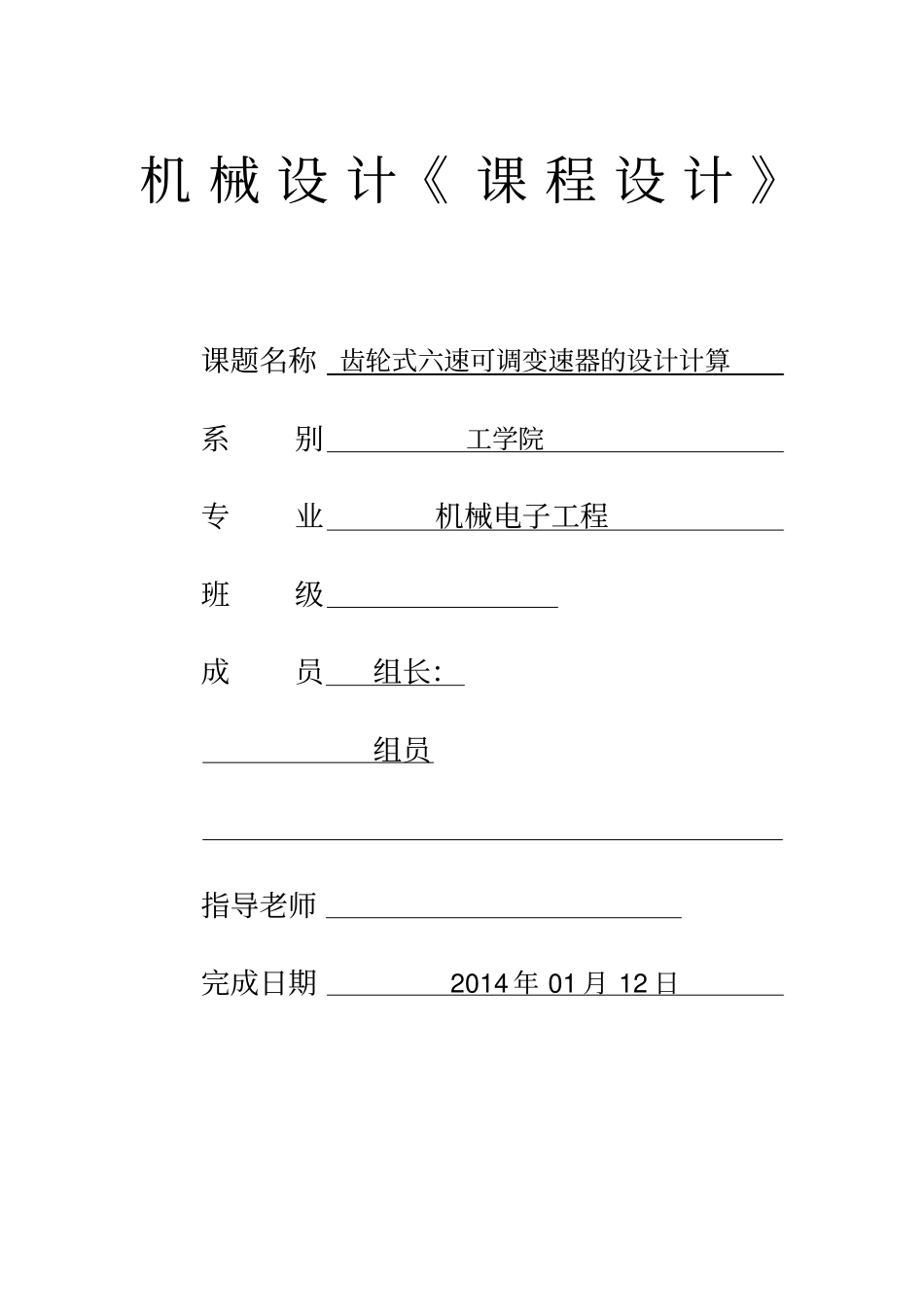

课程设计机械设计齿轮式六速可调变速器的设计计算_第1页
1/29

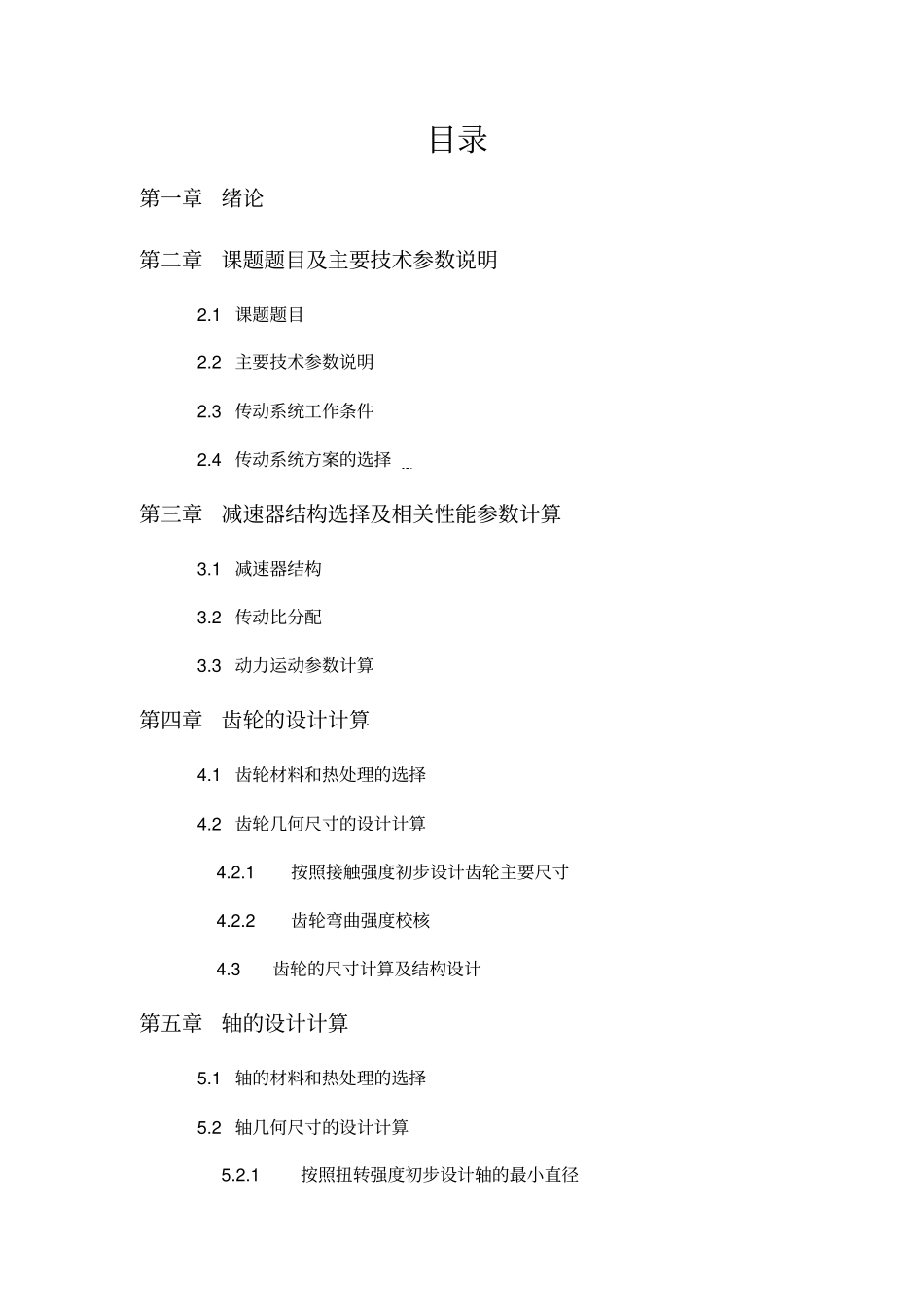

课程设计机械设计齿轮式六速可调变速器的设计计算_第2页
2/29

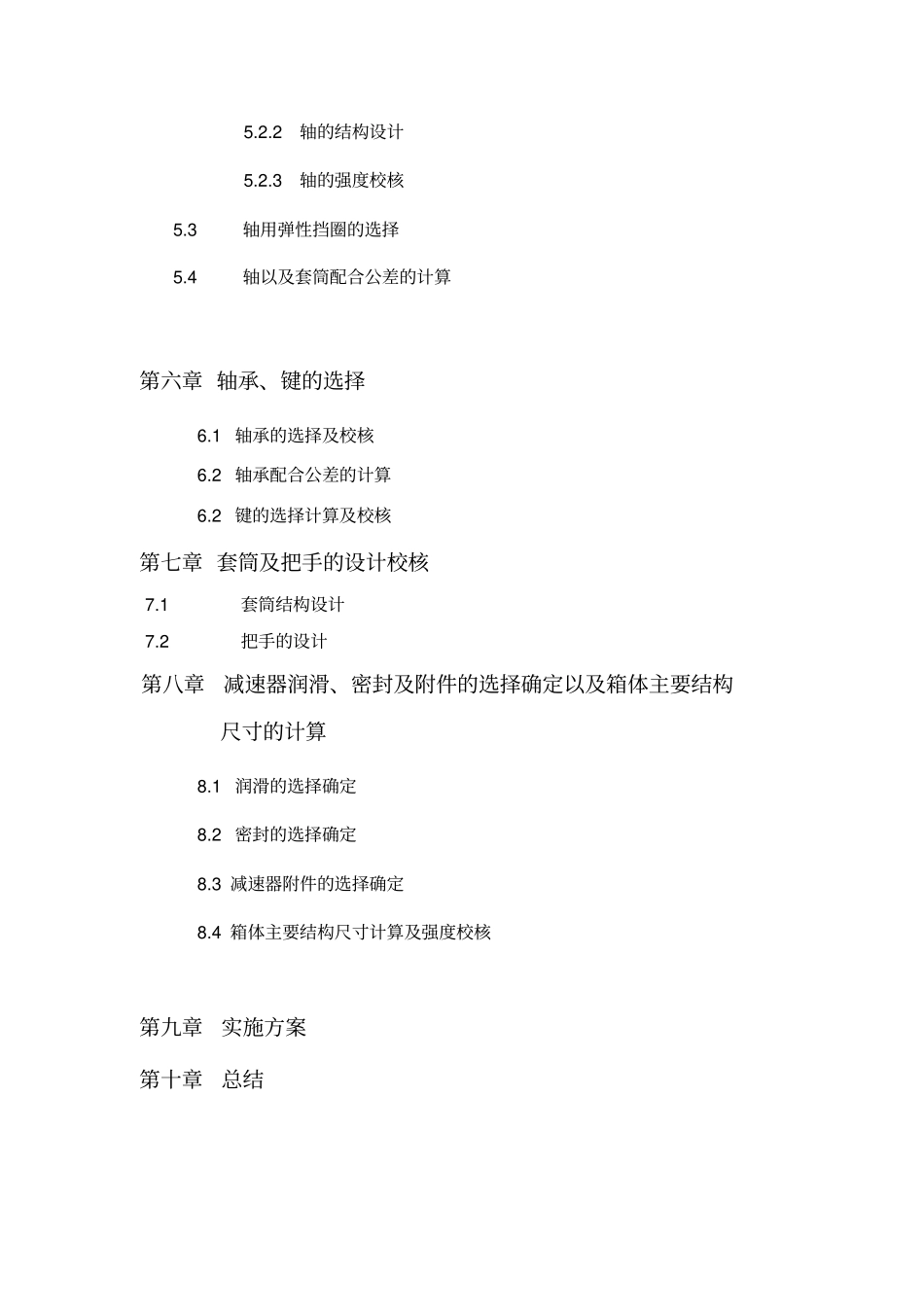

课程设计机械设计齿轮式六速可调变速器的设计计算_第3页
3/29
机械设计《课程设计》课题名称齿轮式六速可调变速器的设计计算系别工学院专业机械电子工程班级成员组长:组员指导老师完成日期2014年01月12日目录第一章绪论第二章课题题目及主要技术参数说明2.1课题题目2.2主要技术参数说明2.3传动系统工作条件2.4传动系统方案的选择第三章减速器结构选择及相关性能参数计算3.1减速器结构3.2传动比分配3.3动力运动参数计算第四章齿轮的设计计算4.1齿轮材料和热处理的选择4.2齿轮几何尺寸的设计计算4.2.1按照接触强度初步设计齿轮主要尺寸4.2.2齿轮弯曲强度校核4.3齿轮的尺寸计算及结构设计第五章轴的设计计算5.1轴的材料和热处理的选择5.2轴几何尺寸的设计计算5.2.1按照扭转强度初步设计轴的最小直径5.2.2轴的结构设计5.2.3轴的强度校核5.3轴用弹性挡圈的选择5.4轴以及套筒配合公差的计算第六章轴承、键的选择6.1轴承的选择及校核6.2轴承配合公差的计算6.2键的选择计算及校核第七章套筒及把手的设计校核7.1套筒结构设计7.2把手的设计第八章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算8.1润滑的选择确定8.2密封的选择确定8.3减速器附件的选择确定8.4箱体主要结构尺寸计算及强度校核第九章实施方案第十章总结参考文献第一章绪论技术领域本设计属于农业机械中播种机技术领域,具体涉及一种播种施肥联动的播种机变量调节装置,用于油菜,小麦等农作物的变量播种与施肥,且可以改变输入轴的转向,防止播种机组倒退时排种盘反转。背景技术目前,国内播种作业机具的排肥,排种装置的动力主要来源于地轮。实现生产中,对于不同的农艺,播种时需要调节播种量和施肥量,现有的播种机主要通过更换孔数不同的排种盘进行排种量的调整,存在使用不便及费时费力等问题:此外,播种机上排种器中排种盘的转向一旦确定就难以改变,且缺乏能防止播种机组倒退时排种盘反转的装置。设计内容本设计的目的在于提供一种播种施肥联动的播种机变量调节装置,通过输出轴,传动轴,超越离合器,调节手柄等机构的组合,可实现播种时播量的调整和转向的改变,实现播种机根据农艺要求调整种子的播量以保证排种盘的正常工作。本设计能够有效的调节播量,调节范围大,并能改变地轮输出转向和防止排种盘的反转,对提高播种机工作的可靠性和播种精度有很大的意义。本论文主要内容是进行一级圆柱直齿轮的设计计算,在设计计算中运用到了《机械设计基础》、《机械制图》、《材料力学》、《公差与互换性》等多门课程知识,并运用《AUTOCAD》《SOLIDWORKS》软件进行绘图,因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。通过这次训练,使我们在众多方面得到了锻炼和培养。主要体现在如下几个方面:(1)培养了我们理论联系实际的设计思想,训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力,巩固、深化和扩展了相关机械设计方面的知识。(2)通过对通用机械零件、常用机械传动或简单机械的设计,使我们掌握了一般机械设计的程序和方法,树立正确的工程设计思想,培养独立、全面、科学的工程设计能力和创新能力。(3)另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。(4)加强了我们对Office软件中Word功能以及一些基本制图软件的的认识和运用。第二章课题题目及主要技术参数说明2.1课题题目齿轮式六速可调变速器的设计与计算2.2主要技术参数说明输出输入轴的校核扭矩大小为50Nm,,变速器有换向功能,地轮直径500mm,地轮链轮、过渡轴链轮、排种/排肥器型号08B/21齿,地轮输出转矩40NM,排种盘型孔40,播种株距80~20mm,地轮转向顺时针,排种/排肥转向逆时针。2.3传动系统工作条件变速器在常温下连续工作;两班制(每班工作8小时),要求变速器设计寿命为8年,大修期为3年,中批量生产;2.4传动系统方案的选择传动系统是在原有的三速可调链齿式调速器的基础上开发的,本调速器采用的是两档位三级变速来实现六速可调。由于设计要求有变向功能,设计采用三次外啮合来实现。基本传动示意图如下图所示。图1变速器的动力由过渡...
