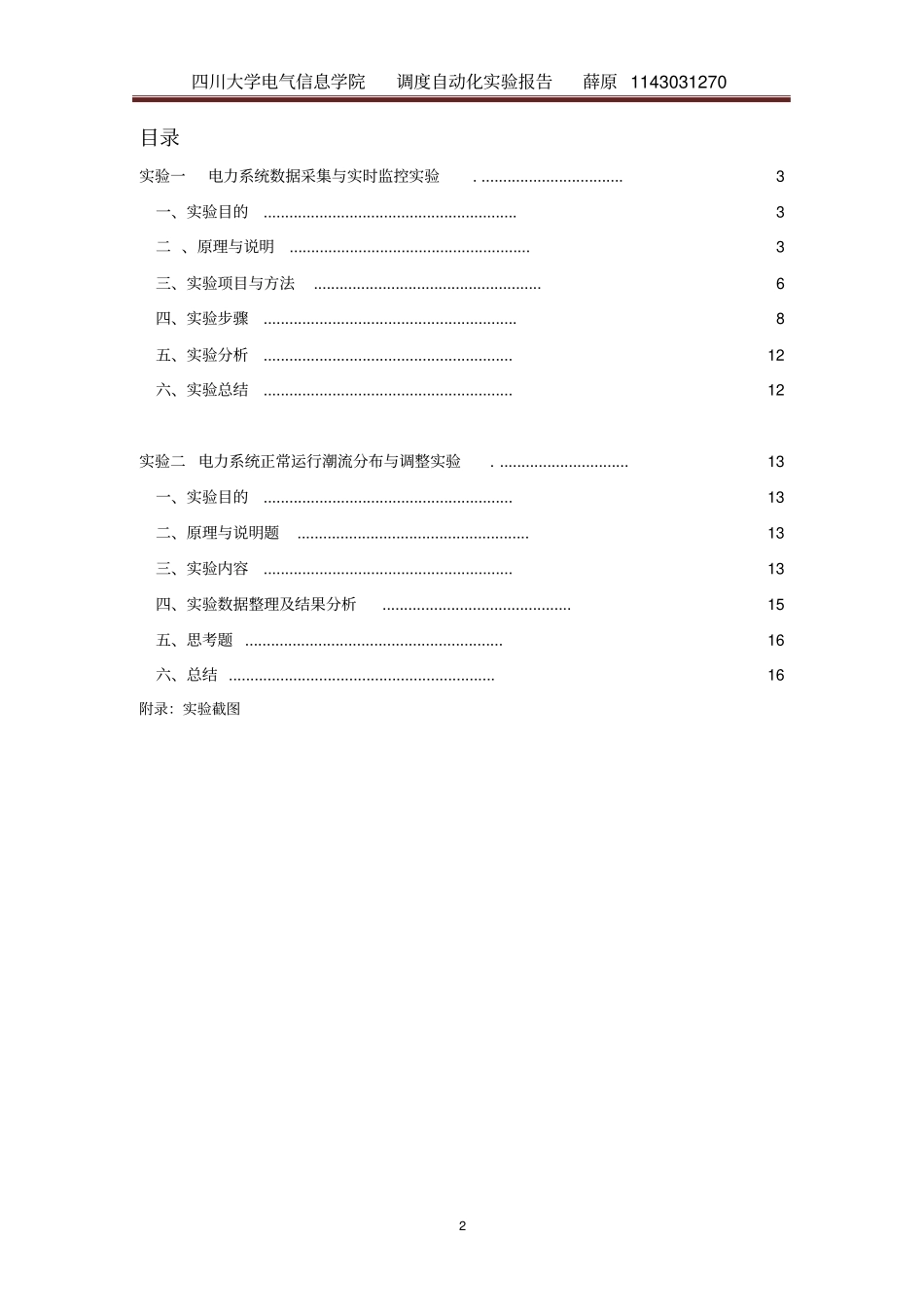

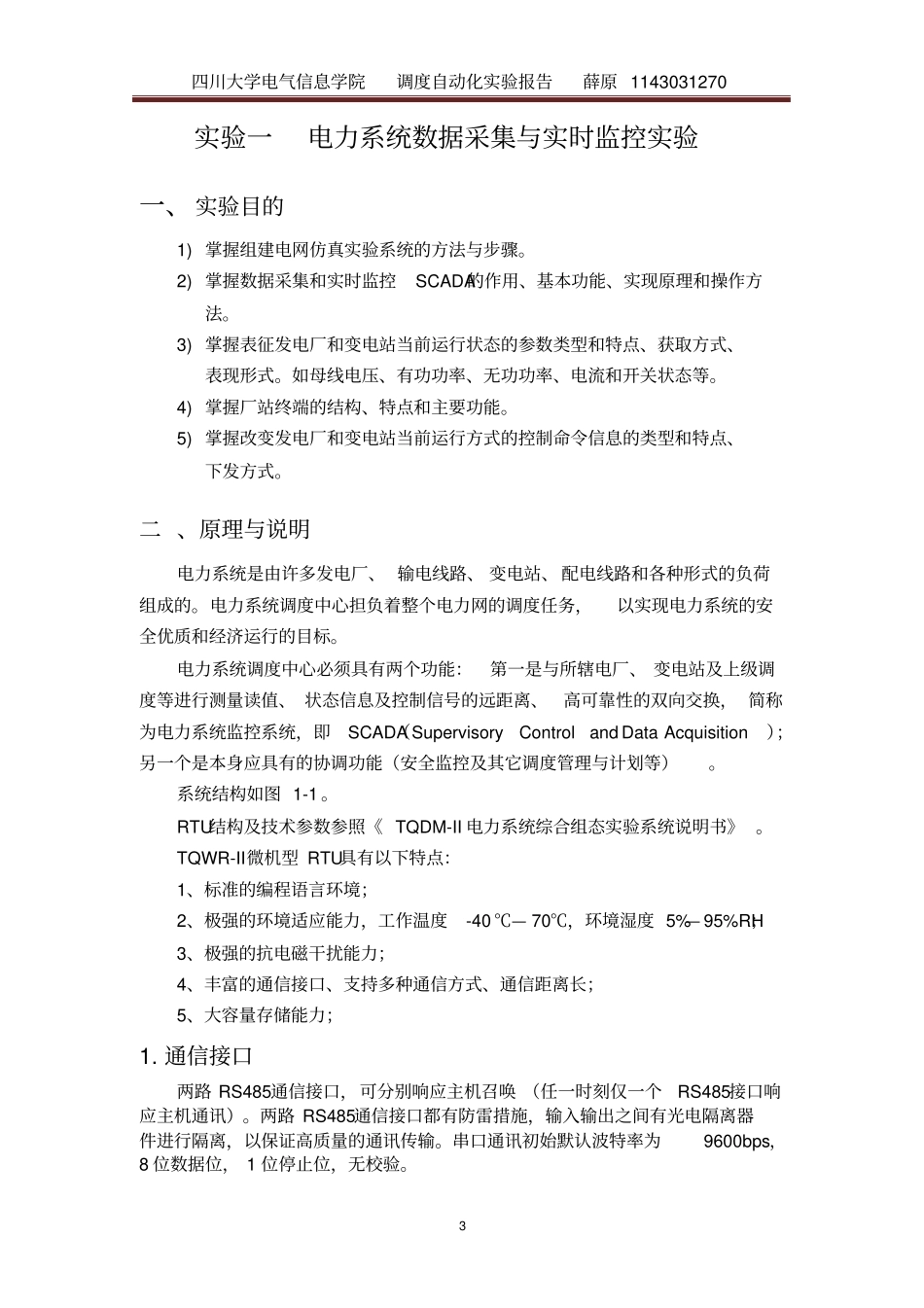

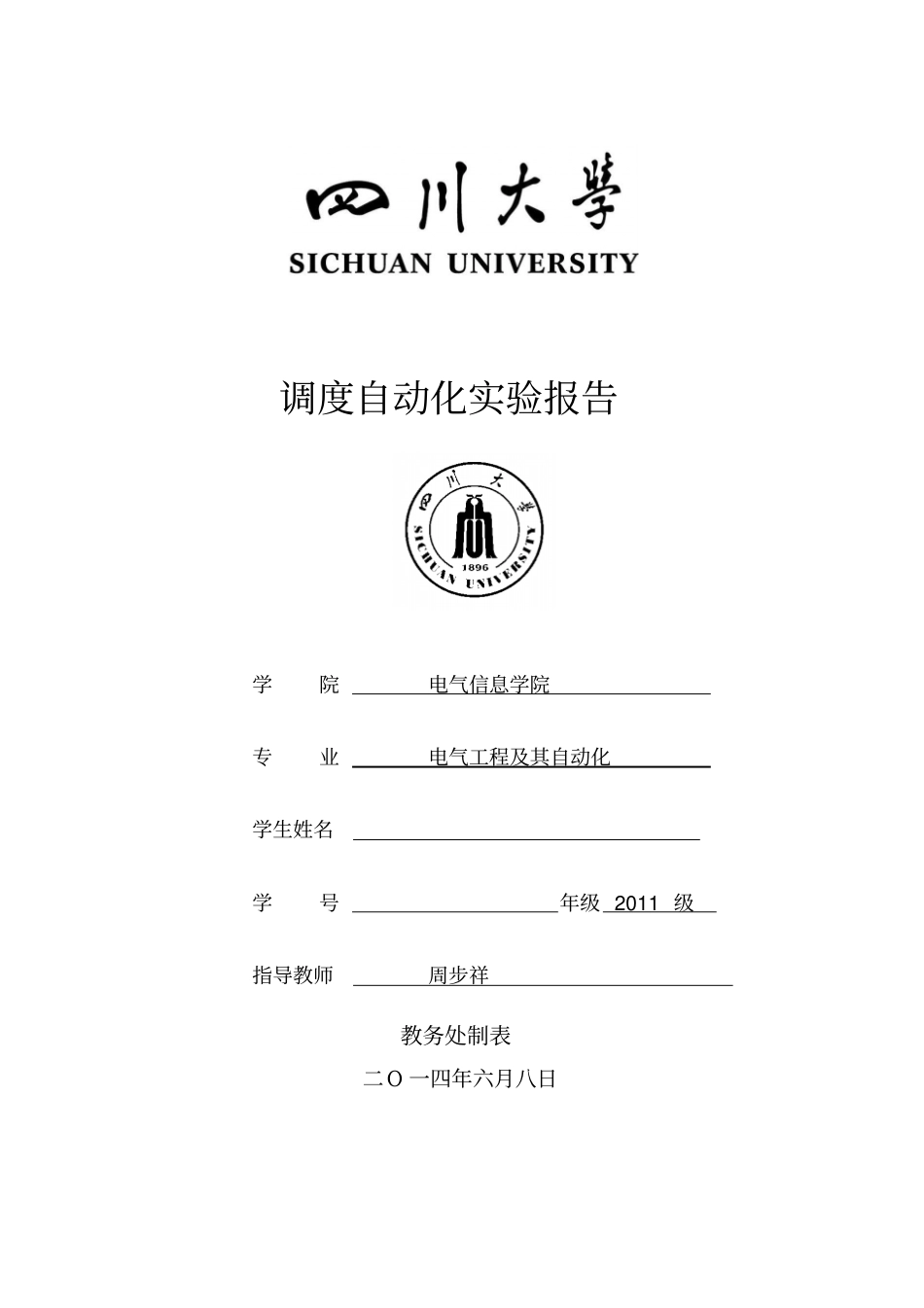

调度自动化实验报告学院电气信息学院专业电气工程及其自动化学生姓名学号年级2011级指导教师周步祥教务处制表二Ο一四年六月八日四川大学电气信息学院调度自动化实验报告薛原11430312702目录实验一电力系统数据采集与实时监控实验..................................3一、实验目的...........................................................3二、原理与说明........................................................3三、实验项目与方法.....................................................6四、实验步骤...........................................................8五、实验分析..........................................................12六、实验总结..........................................................12实验二电力系统正常运行潮流分布与调整实验...............................13一、实验目的..........................................................13二、原理与说明题......................................................13三、实验内容..........................................................13四、实验数据整理及结果分析............................................15五、思考题............................................................16六、总结..............................................................16附录：实验截图四川大学电气信息学院调度自动化实验报告薛原11430312703实验一电力系统数据采集与实时监控实验一、实验目的1)掌握组建电网仿真实验系统的方法与步骤。2)掌握数据采集和实时监控SCADA的作用、基本功能、实现原理和操作方法。3)掌握表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。如母线电压、有功功率、无功功率、电流和开关状态等。4)掌握厂站终端的结构、特点和主要功能。5)掌握改变发电厂和变电站当前运行方式的控制命令信息的类型和特点、下发方式。二、原理与说明电力系统是由许多发电厂、输电线路、变电站、配电线路和各种形式的负荷组成的。电力系统调度中心担负着整个电力网的调度任务，以实现电力系统的安全优质和经济运行的目标。电力系统调度中心必须具有两个功能：第一是与所辖电厂、变电站及上级调度等进行测量读值、状态信息及控制信号的远距离、高可靠性的双向交换，简称为电力系统监控系统，即SCADA（SupervisoryControlandDataAcquisition）；另一个是本身应具有的协调功能（安全监控及其它调度管理与计划等）。系统结构如图1-1。RTU结构及技术参数参照《TQDM-II电力系统综合组态实验系统说明书》。TQWR-II微机型RTU具有以下特点：1、标准的编程语言环境；2、极强的环境适应能力，工作温度-40℃—70℃，环境湿度5%—95%RH；3、极强的抗电磁干扰能力；4、丰富的通信接口、支持多种通信方式、通信距离长；5、大容量存储能力；1.通信接口两路RS485通信接口，可分别响应主机召唤（任一时刻仅一个RS485接口响应主机通讯）。两路RS485通信接口都有防雷措施，输入输出之间有光电隔离器件进行隔离，以保证高质量的通讯传输。串口通讯初始默认波特率为9600bps，8位数据位，1位停止位，无校验。四川大学电气信息学院调度自动化实验报告薛原114303127042.调度系统?四遥?功能⑴遥信：本终端有48路遥信输入接口，每一路的遥信输入信号都有防雷措施和光电隔离器件进行保护，保证系统的运行稳定。用于采集厂站设备运行状态等无源节点，并按规约传送给调度中心，包括：断路器和隔离刀闸的位置信号、继电保护和自动装置的位置信号、发电机和远动设备的运行状态等。⑵遥测：本终端共有48路电压电流信号输入，用于采集变电所电压、电流、有功功率、无功功率，功率因数等模拟信号。⑶遥控：本终端有32路（对）遥控输出，用于执行调度中心改变设备运行状态的命令，如操作厂站各电压回路的断路器、投切补偿电容和电抗器、发电机组的启停等。为了保证终端遥控的准确性和寿命，本终端的遥控输出均采用松下的继电器。⑷遥调：可以通过32路遥控输出对远程的设备进行远程调试；YK...
