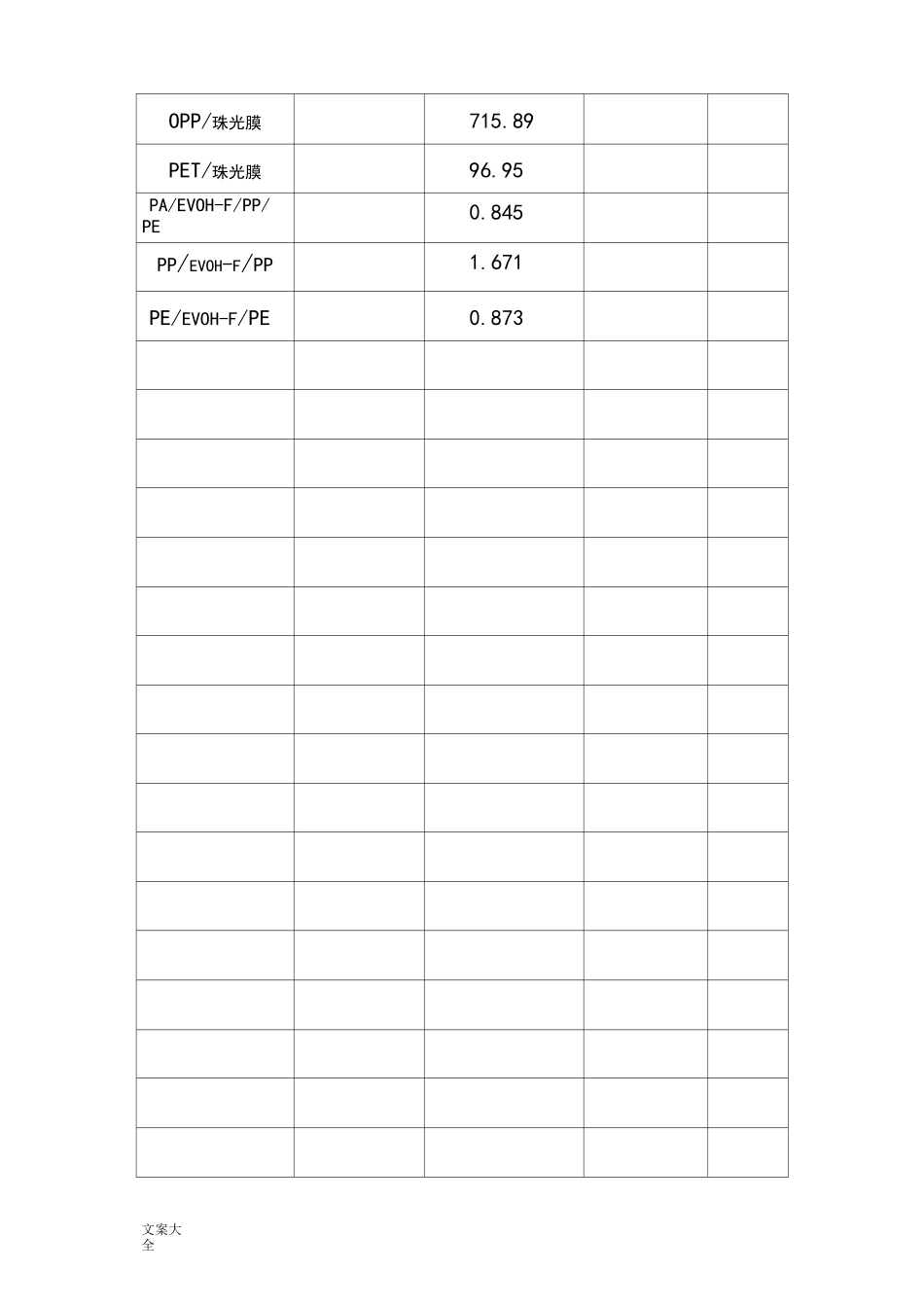

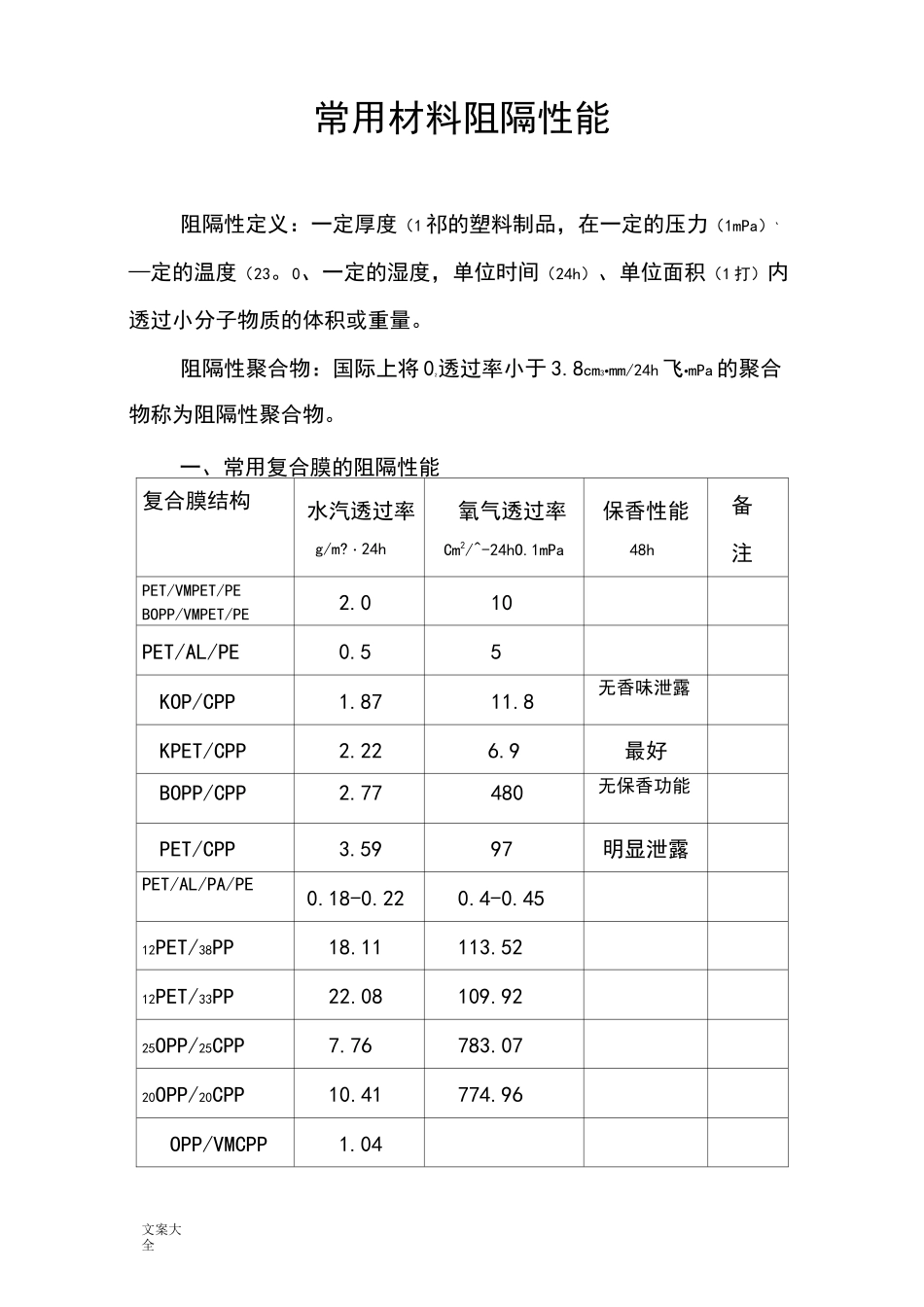

文案大全常用材料阻隔性能阻隔性定义：一定厚度（1祁的塑料制品，在一定的压力（1mPa）、—定的温度（23。0、一定的湿度，单位时间（24h）、单位面积（1打）内透过小分子物质的体积或重量。阻隔性聚合物：国际上将02透过率小于3.8cm3•mm/24h飞•mPa的聚合物称为阻隔性聚合物。一、常用复合膜的阻隔性能复合膜结构水汽透过率g/m?・24h氧气透过率Cm2/^-24hO.1mPa保香性能48h备注PET/VMPET/PEBOPP/VMPET/PE2.010PET/AL/PE0.55KOP/CPP1.8711.8无香味泄露KPET/CPP2.226.9最好BOPP/CPP2.77480无保香功能PET/CPP3.5997明显泄露PET/AL/PA/PE0.18-0.220.4-0.4512PET/38PP18.11113.5212PET/33PP22.08109.9225OPP/25CPP7.76783.0720OPP/20CPP10.41774.96OPP/VMCPP1.04文案大全OPP/珠光膜715.89PET/珠光膜96.95PA/EVOH-F/PP/PE0.845PP/EVOH-F/PP1.671PE/EVOH-F/PE0.873文案大全二、常用材料的阻隔性能表1:各种常见薄膜及相应PVDC涂布膜阻隔性能比较薄膜类型BOPP20umB0PET12umLDPE70umBOPA15umPT24um未涂布5g/m2未涂布5g/rm2未涂布5g/rm2未涂布5g/rm2未涂布5g/rm2阻水性93.6354.571.521011非常大9阻氧性12008.560V52000V520V510-10002.5阻氮性600520V51000V515V5——阻CO性2320010050050120030020050——表2：不同涂层厚度的KOP阻隔性能对比涂层厚度（um）阻湿汽性能g/m•24h•38°C90%RH阻氧气性能Cm/m・24h・1atm22C1.55.022.13.03.68.54.52.44.5表3:塑料薄膜涂布PVDC前后性能比较项目OPPPETPA前后前后前后水分透过率g/m•24h•38C90%4.7-7.04.7-6.2354.5372-40311氧气透过率200012.4-7.8110540.35文案大全c⑴/⑴•25°C40%常压表4：三种材料的阻隔数据聚合物湿度氧气透过率23CCm2>um/m2-24h・kPa透氧率变化阻水（湿、潮）性能PVA0%0.039—非常差PVA95%97增大2487倍非常差EV0H(70%V0H)0%0.066—非常差EV0H(70%V0H)95%12增大182倍非常差PA-60%5.8—差PA-695%193.3倍差PVDC(90%VDC)0%0.97—非常好PVDC(90%VDC)95%0.97无变化非常好表5:镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）镀层厚度水蒸汽透过率g/m—24h•40C・100%RH氧气透过率Cm2/m^24h•atm12umPET25umCPP25umLDPE12umPET25umCPP25umLDPE0.22.11.32.24561200文案大全0.40.60.60.71735340.60.30.30.6618121.00.30.30.331210表6：PVDC与其他薄膜阻隔性能对比项目水分透过率g/打.24h•38C90%氧气透过率c打/打・24h•25C40%常压PVDC25U1.55-4.657.7-26.5PVA25U$50V02、0.2（湿度大时透过量增大）KOP0.8-4.71.2-6.4BOPP4.7-6.21705CPP7.8-101300-6433BOPET20.278BOPA372-40340.3LDPE18.63375-13200HDPE4.7-10512-3275表7：常用中高阻透性塑料的透过系数项目氧气透过率CO透过率2水分透过率Cmm/24h・m，・mPaCmm/24h・m，・mPag•mm/24h・m?・mPaEVOH（乙烯29%）0.11.520-25文案大全EVOH（乙烯38%）0.4640-70PVDC共聚物0.5-41.20.2-6PAN共聚物81650PEN12-22505-9MXD62-52815-30PET49-9018018-30表8：常用薄膜的阻隔性能项目22uKOP15uKPET20uBOPP12uPET30uCPP透水性g/3.559.0354.0d透氧性C"/1271200110800d保香性(48h)无香味泄最好无保香功明显泄无保香功■'=1='■露能■'=1='■露能表9：液奶包装膜阻隔性能对比项目三层共挤五层共挤三层共挤/涂PVDC透氧量j丰「宝.c打/打・〜20002〜32〜5透CO量j2皇'c24h■0.1mPa〜12000〜200〜200表10：常用材料阻隔性能比较性能从优到劣比照文案大全阻氧气性AL、MA-PVDCTEVOHTPVDCTPATPETTPPTPE阻水汽性MA-PVDCTALTPPTPETPETTEVOHTPA气味阻隔性MA-PVDCTALTPETTPATEVOHTPPTPE耐化学性MA-PVDCTPVDCTEVOHTPETTPATPPTHDPETLLDPETLDPETEVA保护性MA-PVDCTALTEVOHTPVDCTPATPETTPPTPE表11：各种薄膜的保香性（单位：天）项目厚度（um）香草精天芥菜薄荷樟脑PE200000PVDC201113K-玻璃纸269810892防潮玻璃纸243152163164普通玻璃纸21657115378PVA膜20100107160165表12：各种薄膜的透明度和光泽度比较项目PVA玻璃纸PVCPET透过率（％）60-6658-6648-5854-58文案大全发射率（％）81.560.579.522表13：各种膜的耐油性项目PVAPTPVCPEPPEVOHPVDCPETPA油透过时间（h）OOO50-10015-40（良）3.5O良良O
