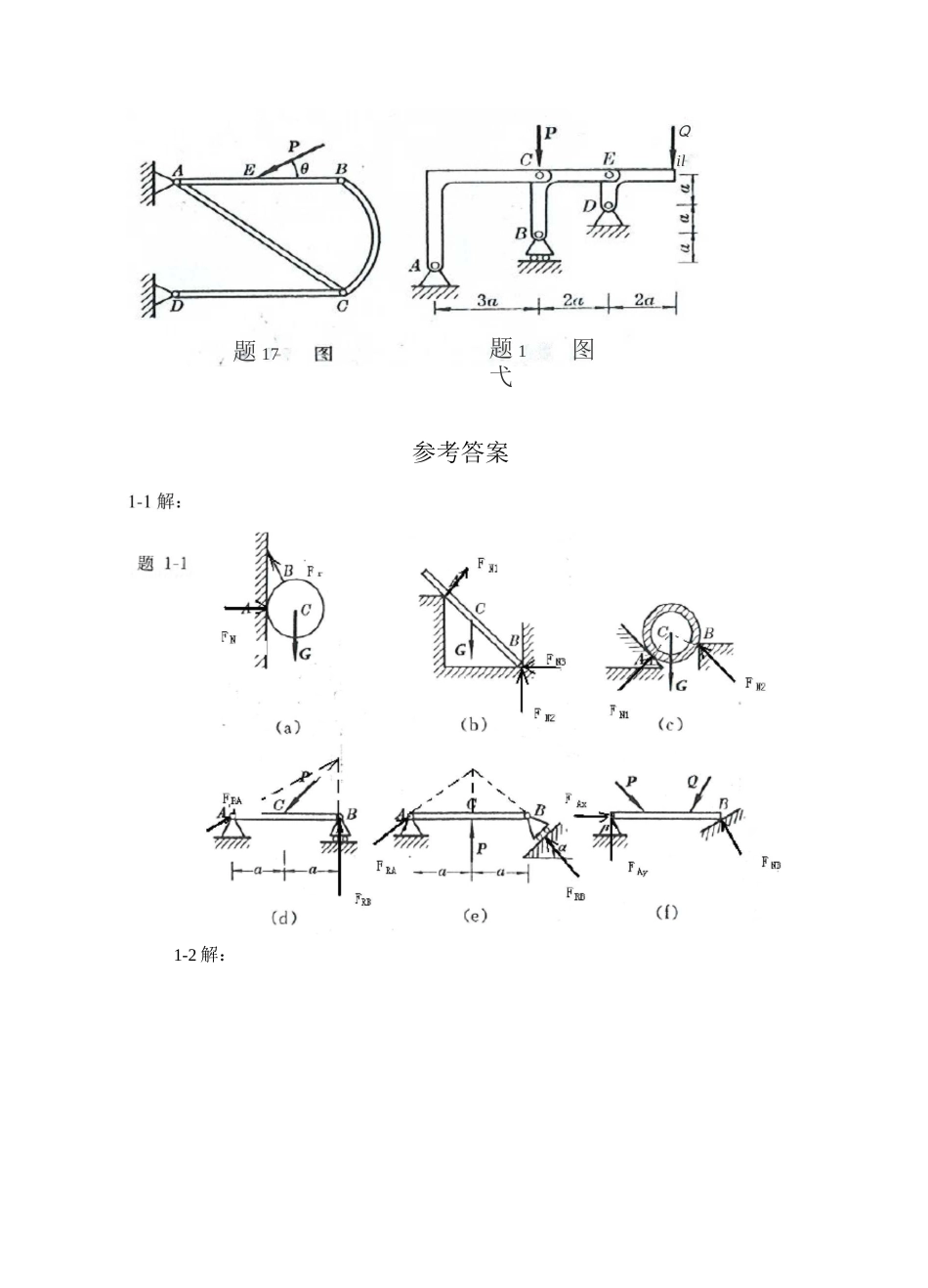

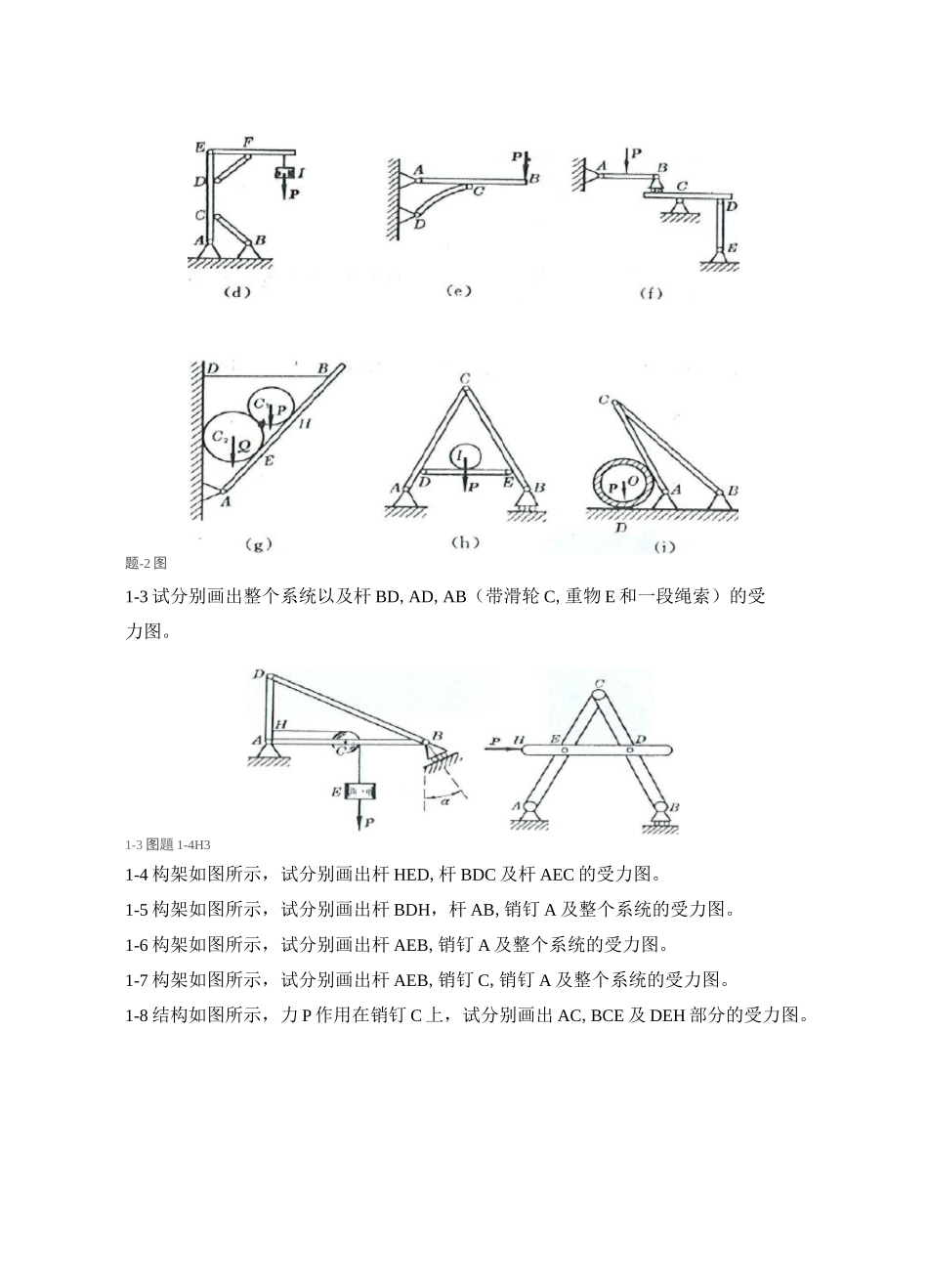

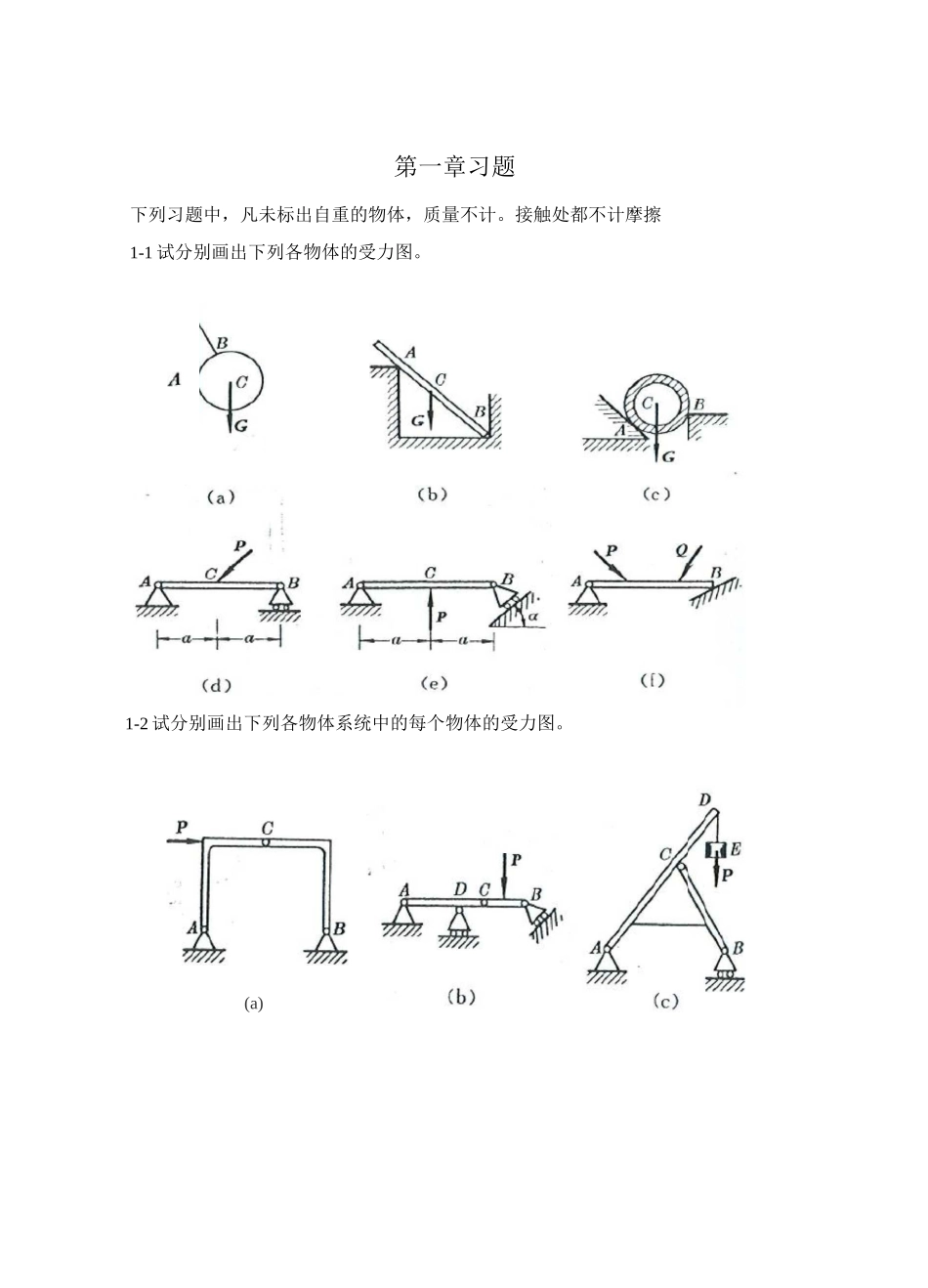

第一章习题下列习题中,凡未标出自重的物体,质量不计。接触处都不计摩擦1-1试分别画出下列各物体的受力图。1-2试分别画出下列各物体系统中的每个物体的受力图。(a)题-2图1-3试分别画出整个系统以及杆BD,AD,AB(带滑轮C,重物E和一段绳索)的受力图。1-3图題1-4H31-4构架如图所示,试分别画出杆HED,杆BDC及杆AEC的受力图。1-5构架如图所示,试分别画出杆BDH,杆AB,销钉A及整个系统的受力图。1-6构架如图所示,试分别画出杆AEB,销钉A及整个系统的受力图。1-7构架如图所示,试分别画出杆AEB,销钉C,销钉A及整个系统的受力图。1-8结构如图所示,力P作用在销钉C上,试分别画出AC,BCE及DEH部分的受力图。Qil图题17题1弋参考答案1-2解:tHD(d)1-3解:ILIfEFTBDE1-4解:cH/Jfij题1-41-5解:题5图1-5图1-6解:FCF7题1-6FHZ卜d1-7解:1-8解:
