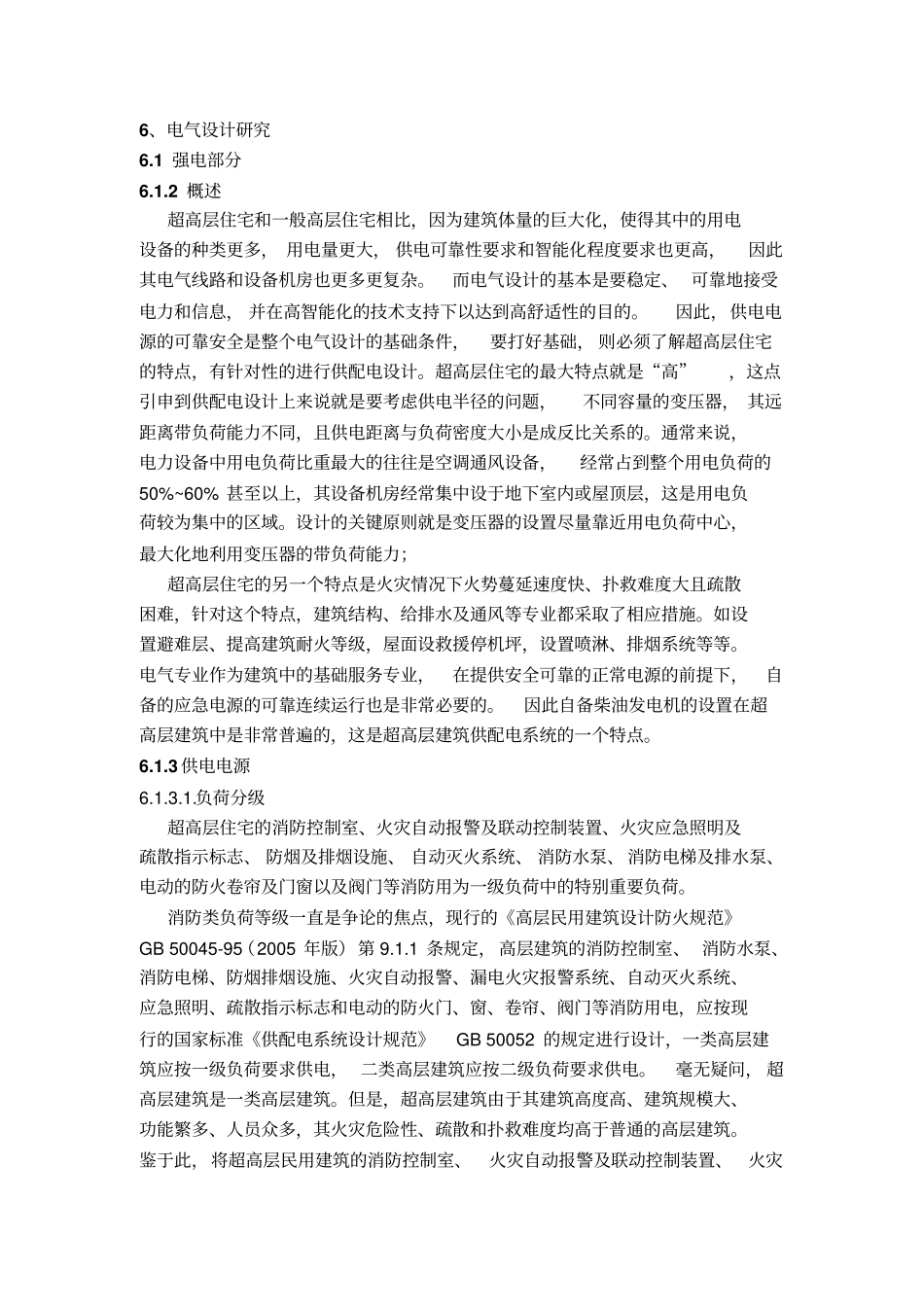

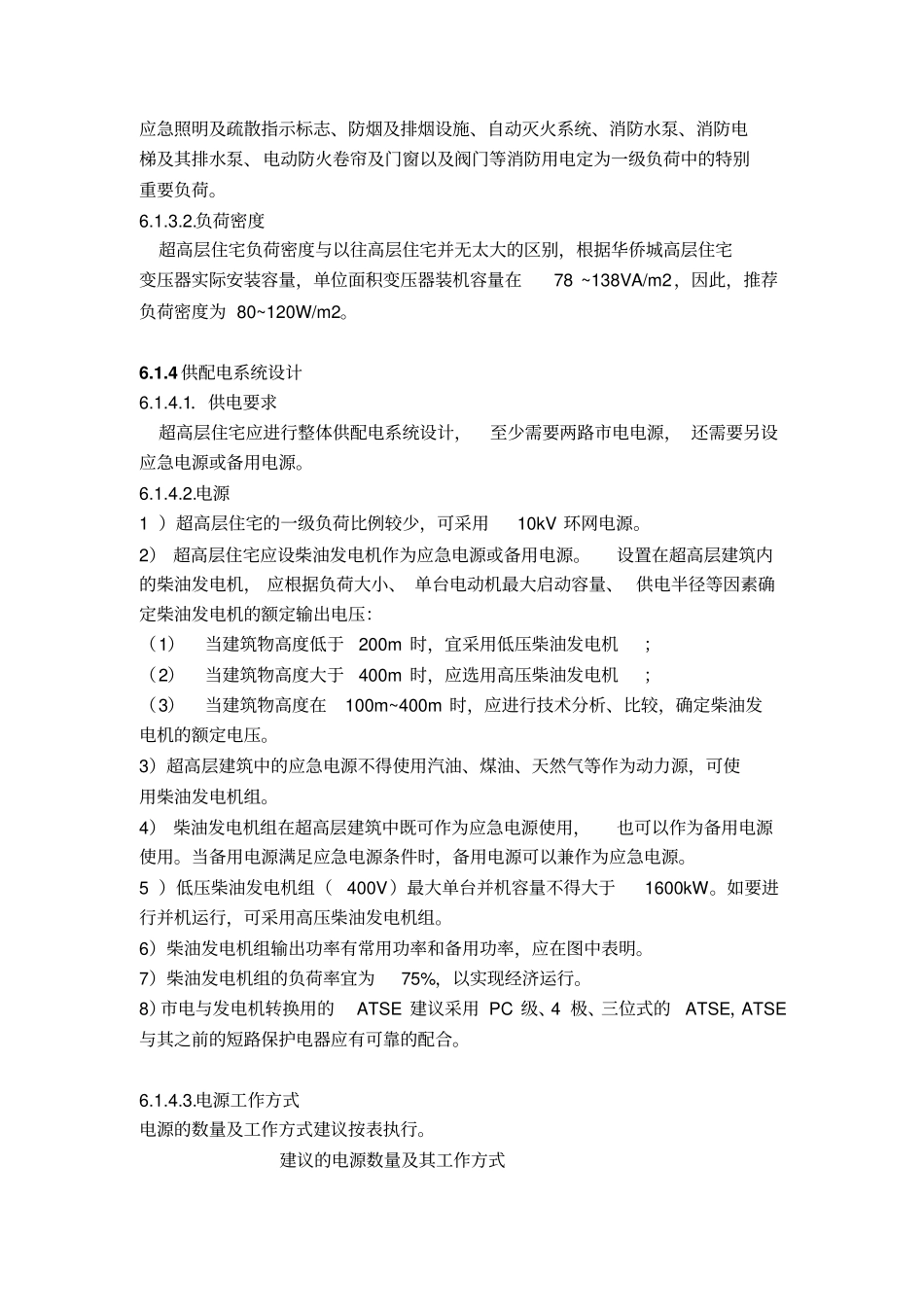

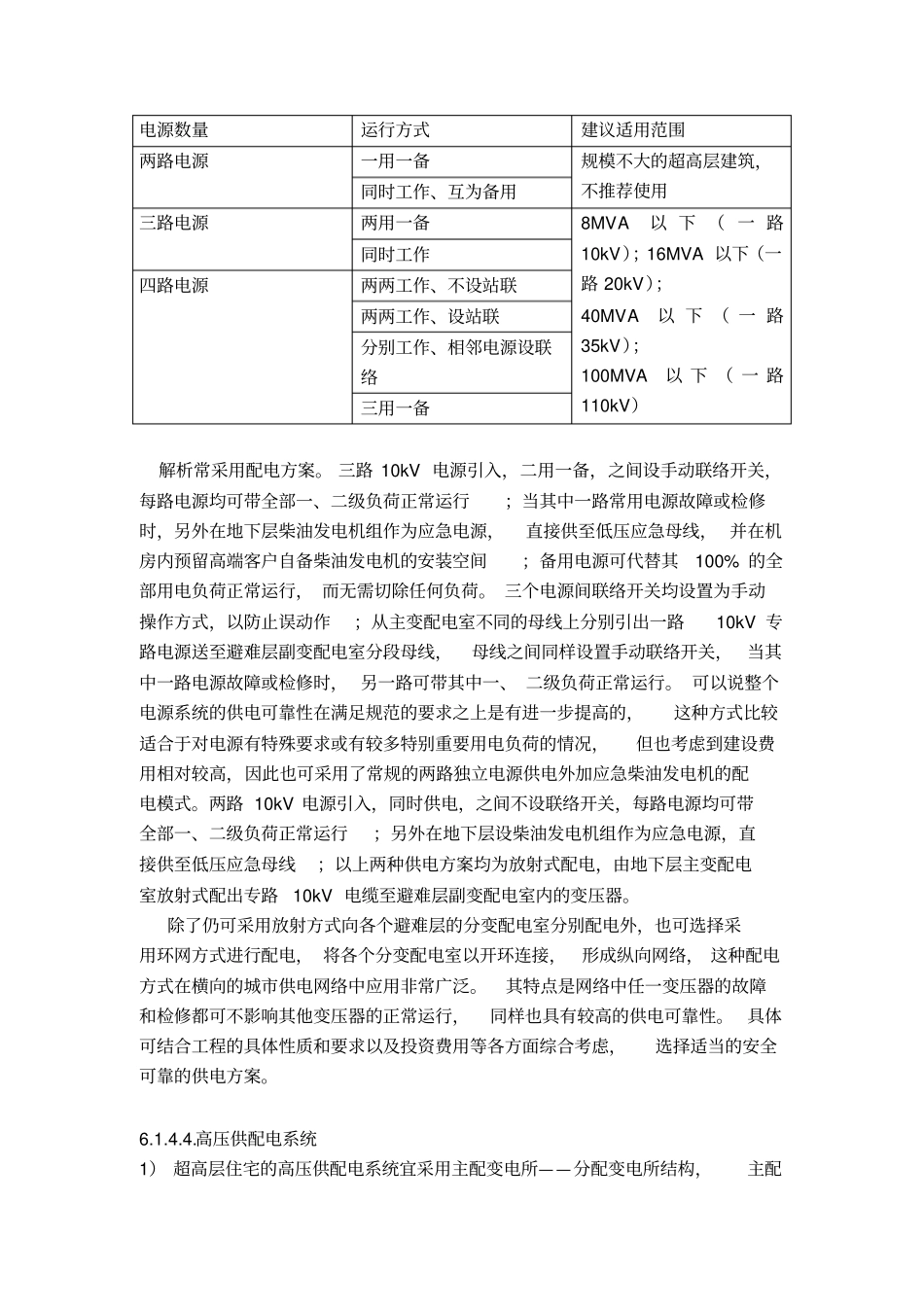

6、电气设计研究6.1强电部分6.1.2概述超高层住宅和一般高层住宅相比,因为建筑体量的巨大化,使得其中的用电设备的种类更多,用电量更大,供电可靠性要求和智能化程度要求也更高,因此其电气线路和设备机房也更多更复杂。而电气设计的基本是要稳定、可靠地接受电力和信息,并在高智能化的技术支持下以达到高舒适性的目的。因此,供电电源的可靠安全是整个电气设计的基础条件,要打好基础,则必须了解超高层住宅的特点,有针对性的进行供配电设计。超高层住宅的最大特点就是“高”,这点引申到供配电设计上来说就是要考虑供电半径的问题,不同容量的变压器,其远距离带负荷能力不同,且供电距离与负荷密度大小是成反比关系的。通常来说,电力设备中用电负荷比重最大的往往是空调通风设备,经常占到整个用电负荷的50%~60%甚至以上,其设备机房经常集中设于地下室内或屋顶层,这是用电负荷较为集中的区域。设计的关键原则就是变压器的设置尽量靠近用电负荷中心,最大化地利用变压器的带负荷能力;超高层住宅的另一个特点是火灾情况下火势蔓延速度快、扑救难度大且疏散困难,针对这个特点,建筑结构、给排水及通风等专业都采取了相应措施。如设置避难层、提高建筑耐火等级,屋面设救援停机坪,设置喷淋、排烟系统等等。电气专业作为建筑中的基础服务专业,在提供安全可靠的正常电源的前提下,自备的应急电源的可靠连续运行也是非常必要的。因此自备柴油发电机的设置在超高层建筑中是非常普遍的,这是超高层建筑供配电系统的一个特点。6.1.3供电电源6.1.3.1.负荷分级超高层住宅的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及排水泵、电动的防火卷帘及门窗以及阀门等消防用为一级负荷中的特别重要负荷。消防类负荷等级一直是争论的焦点,现行的《高层民用建筑设计防火规范》GB50045-95(2005年版)第9.1.1条规定,高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电,应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计,一类高层建筑应按一级负荷要求供电,二类高层建筑应按二级负荷要求供电。毫无疑问,超高层建筑是一类高层建筑。但是,超高层建筑由于其建筑高度高、建筑规模大、功能繁多、人员众多,其火灾危险性、疏散和扑救难度均高于普通的高层建筑。鉴于此,将超高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动防火卷帘及门窗以及阀门等消防用电定为一级负荷中的特别重要负荷。6.1.3.2.负荷密度超高层住宅负荷密度与以往高层住宅并无太大的区别,根据华侨城高层住宅变压器实际安装容量,单位面积变压器装机容量在78~138VA/m2,因此,推荐负荷密度为80~120W/m2。6.1.4供配电系统设计6.1.4.1.供电要求超高层住宅应进行整体供配电系统设计,至少需要两路市电电源,还需要另设应急电源或备用电源。6.1.4.2.电源1)超高层住宅的一级负荷比例较少,可采用10kV环网电源。2)超高层住宅应设柴油发电机作为应急电源或备用电源。设置在超高层建筑内的柴油发电机,应根据负荷大小、单台电动机最大启动容量、供电半径等因素确定柴油发电机的额定输出电压:(1)当建筑物高度低于200m时,宜采用低压柴油发电机;(2)当建筑物高度大于400m时,应选用高压柴油发电机;(3)当建筑物高度在100m~400m时,应进行技术分析、比较,确定柴油发电机的额定电压。3)超高层建筑中的应急电源不得使用汽油、煤油、天然气等作为动力源,可使用柴油发电机组。4)柴油发电机组在超高层建筑中既可作为应急电源使用,也可以作为备用电源使用。当备用电源满足应急电源条件时,备用电源可以兼作为应急电源。5)低压柴油发电机组(400V)最大单台并机容量不得大于1600kW。如要进行并机运行,可采用高压柴油发电机组。6)柴油发电机组输出功率有常用功率和备用功率,应在图中表明。7)...
