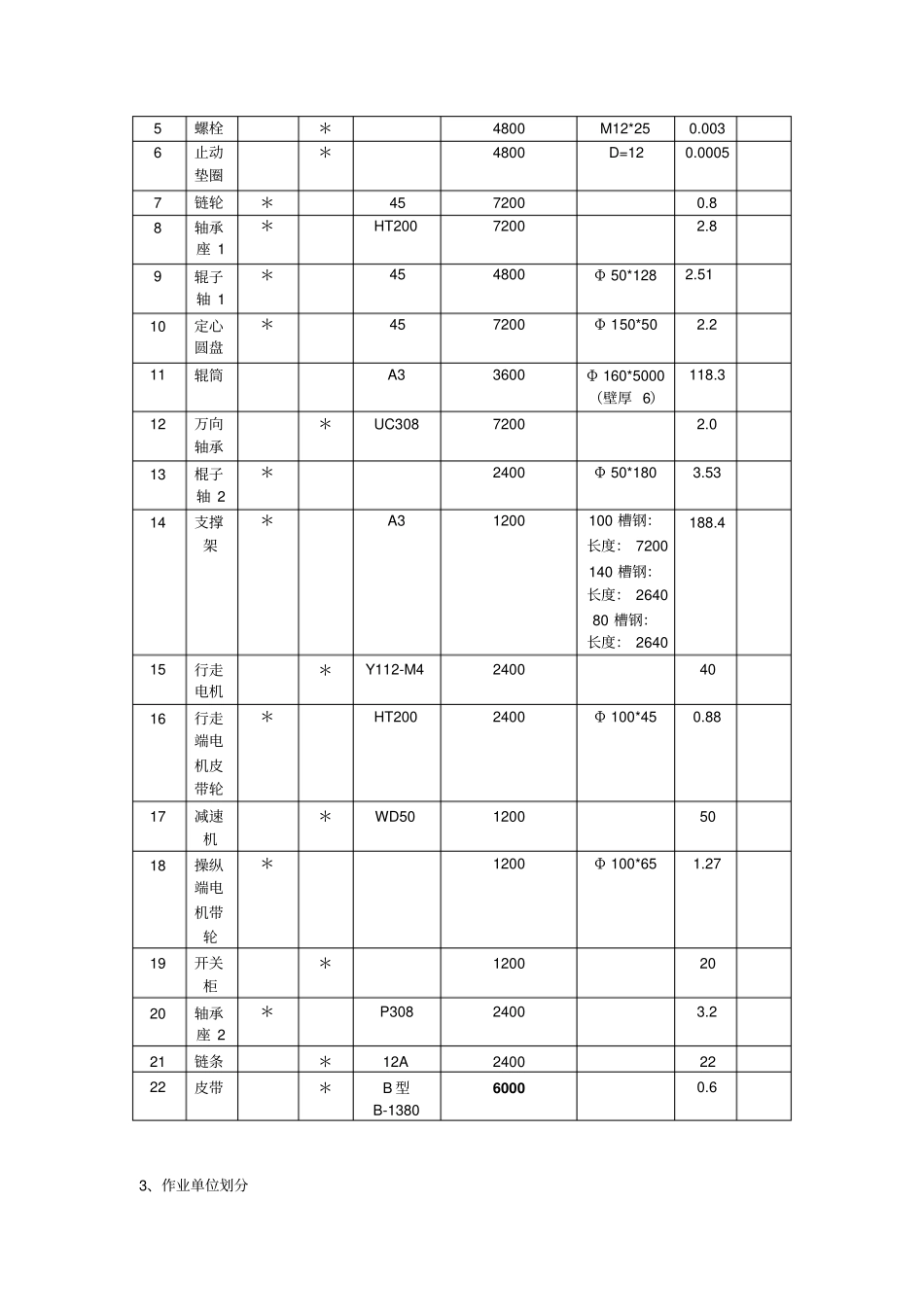

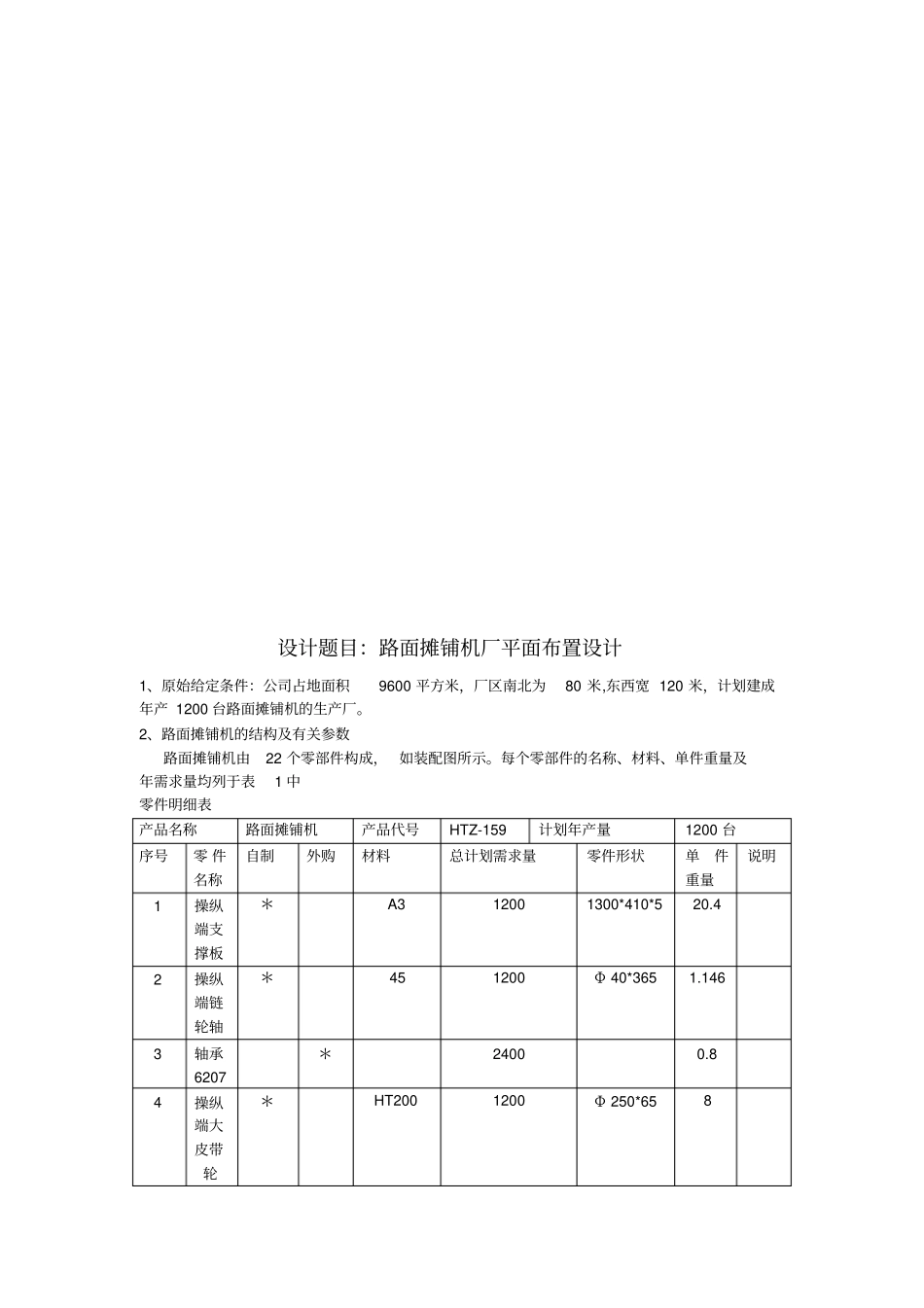

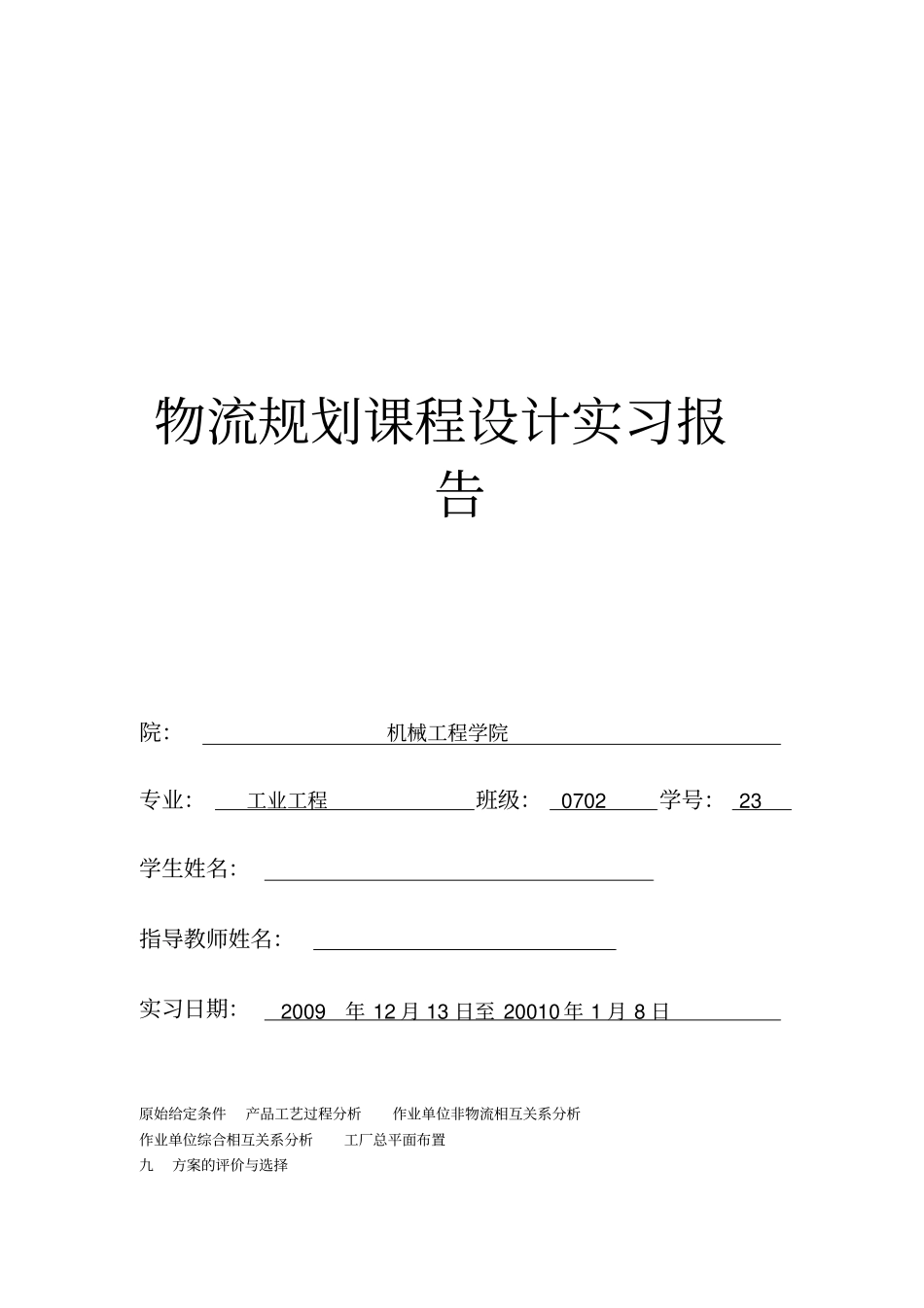

物流规划课程设计实习报告院：机械工程学院专业：工业工程班级：0702学号：23学生姓名：指导教师姓名：实习日期：2009年12月13日至20010年1月8日原始给定条件产品工艺过程分析作业单位非物流相互关系分析作业单位综合相互关系分析工厂总平面布置九方案的评价与选择设计题目：路面摊铺机厂平面布置设计1、原始给定条件：公司占地面积9600平方米，厂区南北为80米,东西宽120米，计划建成年产1200台路面摊铺机的生产厂。2、路面摊铺机的结构及有关参数路面摊铺机由22个零部件构成，如装配图所示。每个零部件的名称、材料、单件重量及年需求量均列于表1中零件明细表产品名称路面摊铺机产品代号HTZ-159计划年产量1200台序号零件名称自制外购材料总计划需求量零件形状单件重量说明1操纵端支撑板＊A312001300*410*520.42操纵端链轮轴＊451200Φ40*3651.1463轴承6207＊24000.84操纵端大皮带轮＊HT2001200Φ250*6585螺栓＊4800M12*250.0036止动垫圈＊4800D=120.00057链轮＊4572000.88轴承座1＊HT20072002.89辊子轴1＊454800Φ50*1282.5110定心圆盘＊457200Φ150*502.211辊筒A33600Φ160*5000（壁厚6）118.312万向轴承＊UC30872002.013棍子轴2＊2400Φ50*1803.5314支撑架＊A31200100槽钢：长度：7200140槽钢：长度：264080槽钢：长度：2640188.415行走电机＊Y112-M424004016行走端电机皮带轮＊HT2002400Φ100*450.8817减速机＊WD5012005018操纵端电机带轮＊1200Φ100*651.2719开关柜＊12002020轴承座2＊P30824003.221链条＊12A24002222皮带＊B型B-138060000.63、作业单位划分根据路面摊铺机的结构工艺特点，设立如表2所示的11个单位，分别承担原材料存储、备料、加工、结构件车间、半成品库、产品性能试验、生产管理等各项生产任务。表2作业单位划分表序号作业单位名称用途建筑面积（m2）备注1毛坯库毛坯存放20*302机械加工车间零件车、铣、钻12*363结构件加工车间下料、结构件组、焊接20*504装配车间产品组装30*705热处理车间零件热处理10*256半成品库半成品存储30*607办公室生产管理15*308成品库存储成品30*704、生产工艺过程路面摊铺机零件较多，但部分零部件为外购件，总的工艺过程可分为零件的自制与外购、半成品暂存、组装、性能测试、成品存储等阶段。1）零件的制作制作的零件如表3—表15，表中为加工后产品与加工前的比率。表3零件名称件号材料单件质量/Kg计划年产量年总产量操纵端支撑板A320.41200序号作业单位名称工序内容工件材料利用率1原材料库备料2结构件车间下料、切割75％3半成品库暂存表4零件名称件号材料单件质量/Kg计划年产量年总产量操纵端链轮轴451.1461200序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间车、铣85％3热处理车间调质4机械加工车间精车5半成品库暂存表5零件名称件号材料单件质量/Kg计划年产量年总产量操纵端大皮带轮HT20081200序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间车、铣80％3半成品库暂存表6零件名称件号材料单件质量/Kg计划年产量年总产量链轮450.87200序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间粗车80％3热处理车间调质4机械加工车间精车、切齿、铣85％5热处理车间淬火6半成品库暂存表7产品名称件号材料单件质量/Kg计划年产量年总产量轴承座1HT2002.87200序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间车、铣、钻70％3半成品库暂存表8零件名称件号材料单件质量/Kg计划年产量年总产量辊子轴1452.514800序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间粗车80％3热处理车间调质4机械加工车间精车、铣5半成品库暂存表9零件名称件号材料单件质量/Kg计划年产量年总产量定心圆盘452.27200序号作业单位名称工序内容工件材料利用率1原材料库备料2机械加工车间车80％3半成品库暂存表10零件名称件号材料单件质量/Kg计划年产量年总产量辊筒45118.33600序号作业单位名称工序内容工件材料利用率1原材料库备料2结构件车间下料、切割85％3半成品库暂存表11零件名称件号材料单件质量/Kg计划年产量年总产量棍子轴2453.532400序号作业单位名称工序内容工...
