车身总布置设计手册VIP免费

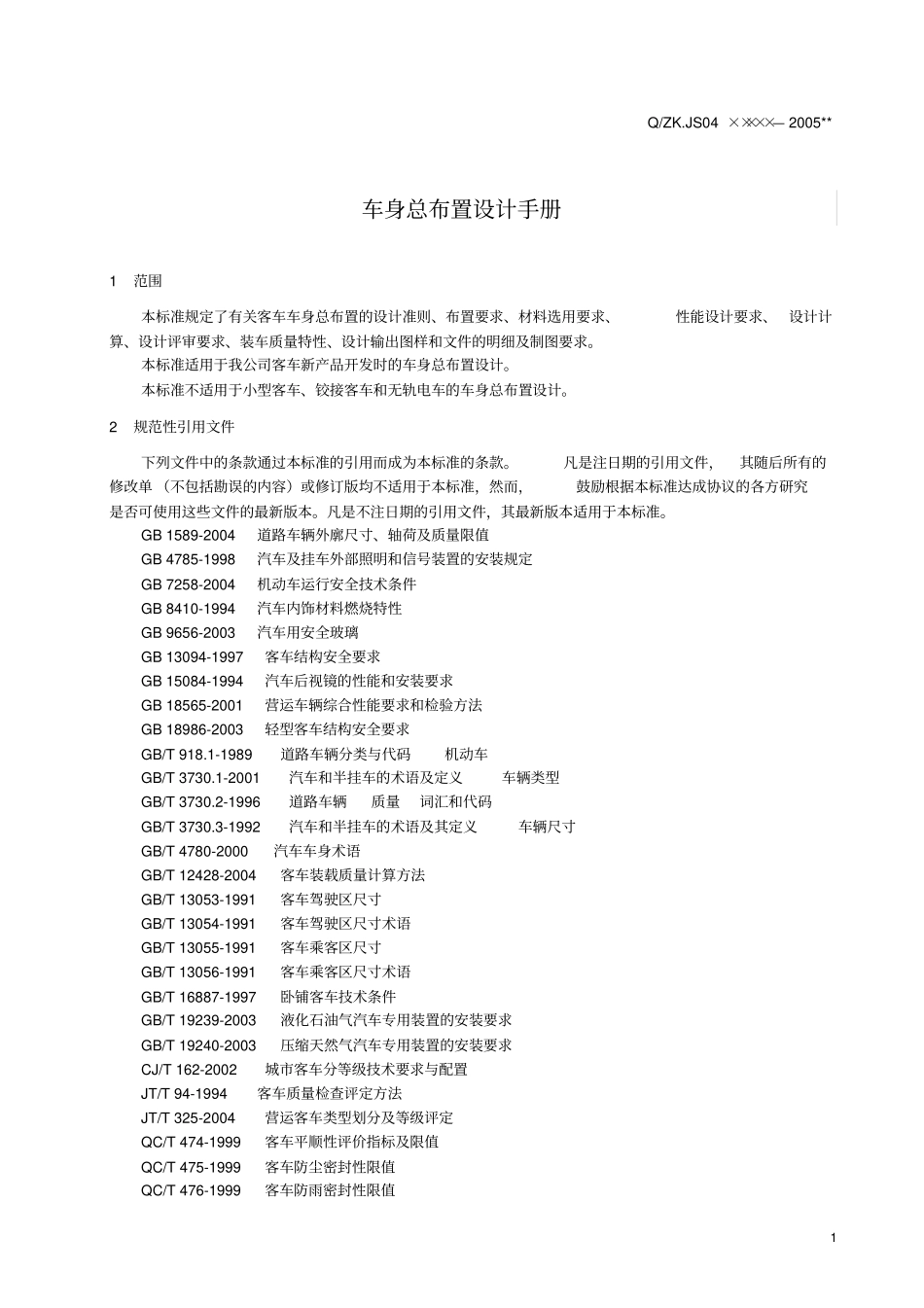

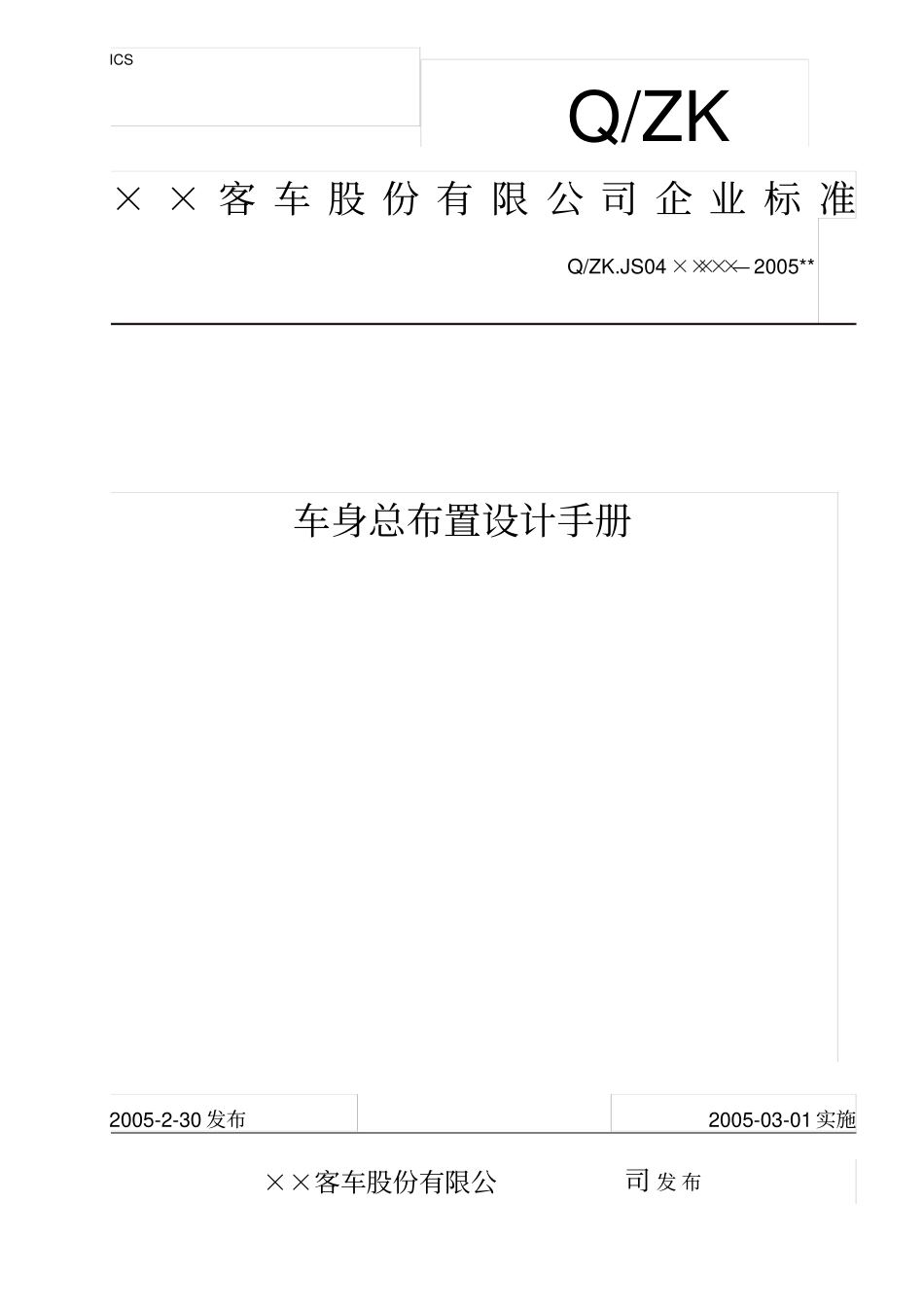

ICS××客车股份有限公司企业标准Q/ZKQ/ZK.JS04×××××—2005**车身总布置设计手册2005-2-30发布2005-03-01实施××客车股份有限公司发布Q/ZK.JS04×××××—2005**I前言本标准为首次发布。本标准中的附录A、附录B、附录C为资料性附录。本标准是依据国家有关客车方面的法规、技术要求，结合我公司的现有情况和流程再造要求制定的。本标准由××客车股份有限公司技术中心提出；本标准由××客车股份有限公司×××××批准；本标准由××客车股份有限公司技术中心办公室归口；本标准起草单位：××客车股份有限公司产品开发处；本标准主要起草人：刘仁喜。Q/ZK.JS04×××××—2005**1车身总布置设计手册1范围本标准规定了有关客车车身总布置的设计准则、布置要求、材料选用要求、性能设计要求、设计计算、设计评审要求、装车质量特性、设计输出图样和文件的明细及制图要求。本标准适用于我公司客车新产品开发时的车身总布置设计。本标准不适用于小型客车、铰接客车和无轨电车的车身总布置设计。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1589-2004道路车辆外廓尺寸、轴荷及质量限值GB4785-1998汽车及挂车外部照明和信号装置的安装规定GB7258-2004机动车运行安全技术条件GB8410-1994汽车内饰材料燃烧特性GB9656-2003汽车用安全玻璃GB13094-1997客车结构安全要求GB15084-1994汽车后视镜的性能和安装要求GB18565-2001营运车辆综合性能要求和检验方法GB18986-2003轻型客车结构安全要求GB/T918.1-1989道路车辆分类与代码机动车GB/T3730.1-2001汽车和半挂车的术语及定义车辆类型GB/T3730.2-1996道路车辆质量词汇和代码GB/T3730.3-1992汽车和半挂车的术语及其定义车辆尺寸GB/T4780-2000汽车车身术语GB/T12428-2004客车装载质量计算方法GB/T13053-1991客车驾驶区尺寸GB/T13054-1991客车驾驶区尺寸术语GB/T13055-1991客车乘客区尺寸GB/T13056-1991客车乘客区尺寸术语GB/T16887-1997卧铺客车技术条件GB/T19239-2003液化石油气汽车专用装置的安装要求GB/T19240-2003压缩天然气汽车专用装置的安装要求CJ/T162-2002城市客车分等级技术要求与配置JT/T94-1994客车质量检查评定方法JT/T325-2004营运客车类型划分及等级评定QC/T474-1999客车平顺性评价指标及限值QC/T475-1999客车防尘密封性限值QC/T476-1999客车防雨密封性限值Q/ZK.JS04×××××—2005**2QC/T490-2000汽车车身制图QC/T635-2000双层客车技术要求3符号、代号、术语及其定义GB/T918.1－1989、GB/T3730.1－2001、GB/T3730.2－1996、GB3730.3/T－1992、GB7258－2004、GB13094-1997、GB/T13054-1991、GB/T13056-1991、GB/T4780-2000、GB/T16887-1997中确立的符号、代号、术语适用于本标准。4设计准则4.1应满足的安全、环保和其它法规要求及国际惯例a)应满足以下标准：GB1589-2004、GB4785-1998、GB7258-2004、GB8410-1994、GB9656-2003、GB13094－1997、GB15084-1994、GB18986-2003、GB/T13053-1991、GB/T13055-1991、GB/T16887-1997、GB/T19239-2003、GB/T19240-2003、CJ/T162-2002、JT/T325-2004、QC/T635-2000。b)满足以下国际惯例：车身（含内饰）的色彩、图案要符合使用者的民族、风俗、宗教信仰的习惯和要求。4.2应满足的功能要求及应达到的性能要求4.2.1功能要求：a)使驾驶员有一个安全性、操纵性好，视野开阔、清晰、而有舒适的驾驶环境，使乘客感到安全、舒适和方便，不会感到过分的疲劳，甚至引起不良的生理反应。b)满足客车的载客、提供服务设施、乘坐空间、通道、出口、上下车、上下车的辅助（如扶手）的要求。c)必须能够隔绝车内外的噪音和热量的传递。d)发生任何意外事故时，车身具有能量吸收功能，翻车时车身具有很好的刚性，且容易逃生及对司乘人员的保护功能。e)车身与底盘车架结合在一起，必须能够承受在其整个使用寿命期间可能出现的静态和动态载荷。客车顶部应...
