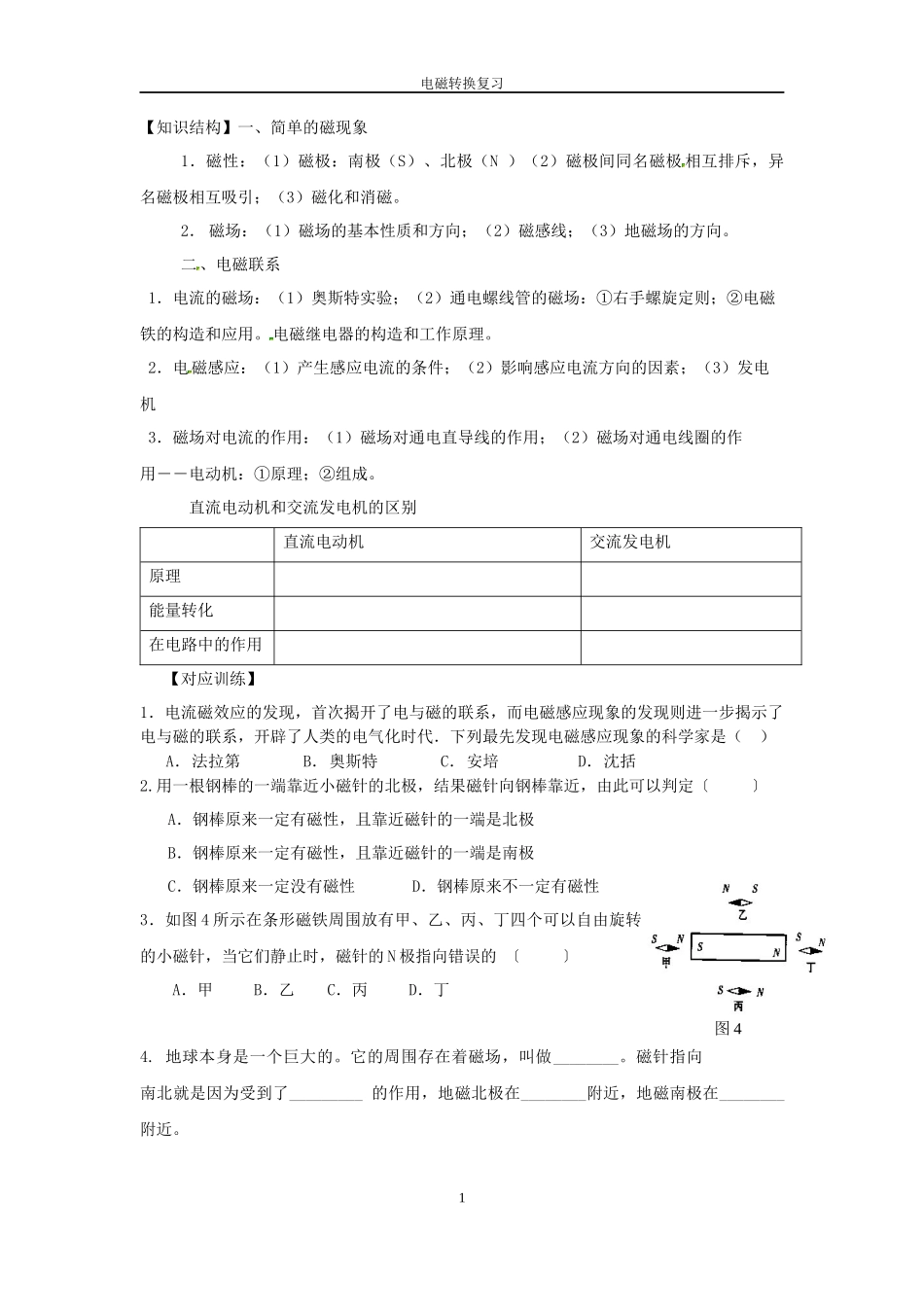

图4电磁转换复习【知识结构】一、简单的磁现象1．磁性：（1）磁极：南极（S）、北极（N）（2）磁极间同名磁极相互排斥，异名磁极相互吸引；（3）磁化和消磁。2．磁场：（1）磁场的基本性质和方向；（2）磁感线；（3）地磁场的方向。二、电磁联系1．电流的磁场：（1）奥斯特实验；（2）通电螺线管的磁场：①右手螺旋定则；②电磁铁的构造和应用。电磁继电器的构造和工作原理。2．电磁感应：（1）产生感应电流的条件；（2）影响感应电流方向的因素；（3）发电机3．磁场对电流的作用：（1）磁场对通电直导线的作用；（2）磁场对通电线圈的作用――电动机：①原理；②组成。直流电动机和交流发电机的区别直流电动机[来源:学*科*网Z*X*X*K]交流发电机原理[来源:Z]源:学科网能量转化在电路中的作用【对应训练】1．电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括2.用一根钢棒的一端靠近小磁针的北极，结果磁针向钢棒靠近，由此可以判定〔〕A．钢棒原来一定有磁性，且靠近磁针的一端是北极B．钢棒原来一定有磁性，且靠近磁针的一端是南极C．钢棒原来一定没有磁性D．钢棒原来不一定有磁性3．如图4所示在条形磁铁周围放有甲、乙、丙、丁四个可以自由旋转的小磁针，当它们静止时，磁针的N极指向错误的〔〕A．甲B．乙C．丙D．丁4.地球本身是一个巨大的。它的周围存在着磁场，叫做________。磁针指向南北就是因为受到了_________的作用，地磁北极在________附近，地磁南极在________附近。1图8电磁转换复习5.关于电磁感应现象，下列说法正确的是〔〕[:A．一段导体在磁场中做切割磁感线运动时，导体中就产生感应电流B．导体切割磁感线产生感应电流的方向，跟导体运动方向和磁感线方向无关C．闭合电路的一部分导体在磁场中做切割磁感线的运动时，机械能转化为电能D．以上说法都是错误的6.如图8所示，a表示垂直于纸面的一根导体，它是闭合电路的一部分“→v”表示导体的运动方向，“×”表示电流方向垂直纸面面向内，请根据图甲中的电流方向画出其它各图中有感应电流的导体中电流的方向（用“•”表示电流方向垂直纸面向外），没有感应电流产生的说明原因。x.k.Co7．（3分）（2014•黄冈）在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机8.图12所示的实验装置可以探究_____________实验，小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是____________。9．（2分）（2014•株洲）如图可以说明巨磁电阻的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（）A．电磁铁左端为S极B．巨磁电阻两端的电压变大C．巨磁电阻随磁场增强而变大D．巨磁电阻随磁场增强而变小10．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化2电磁转换复习的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（）A．B．C．D．11同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以（）A．将电源的正负极对调B．改变通电电流的大小C．换用磁性更强的磁铁D．增加电动机的线圈匝数12．（2分）（2014•泰安）如图，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是（）A．电磁铁的上端为S极B．电源左端为“+”极C．断开开关，弹簧测力计的示数为零D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数增大13．如图所示的四个实验中，能确定钢棒具有磁性的是（）A．①②B．③④C．①③D．②④14.（2014浙江宁波）“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的。当甲、乙两个磁环处...
