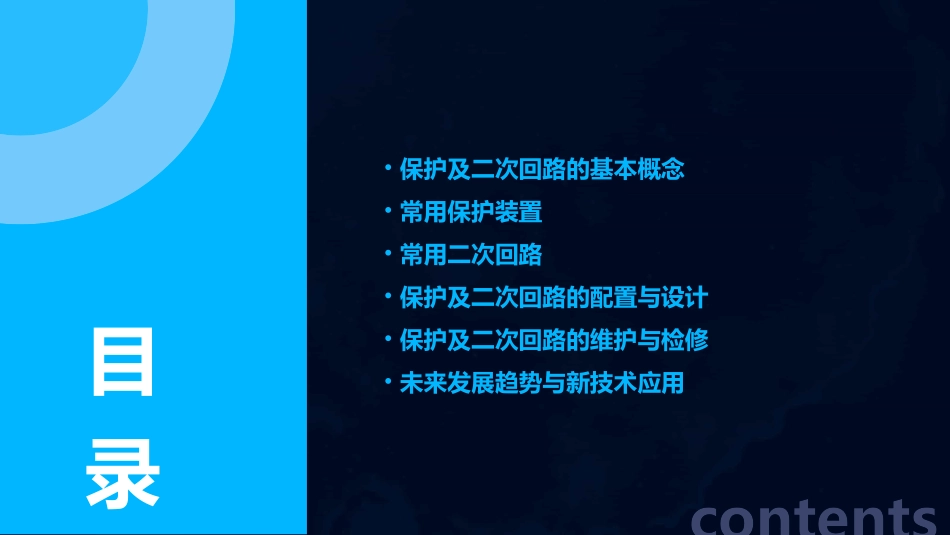

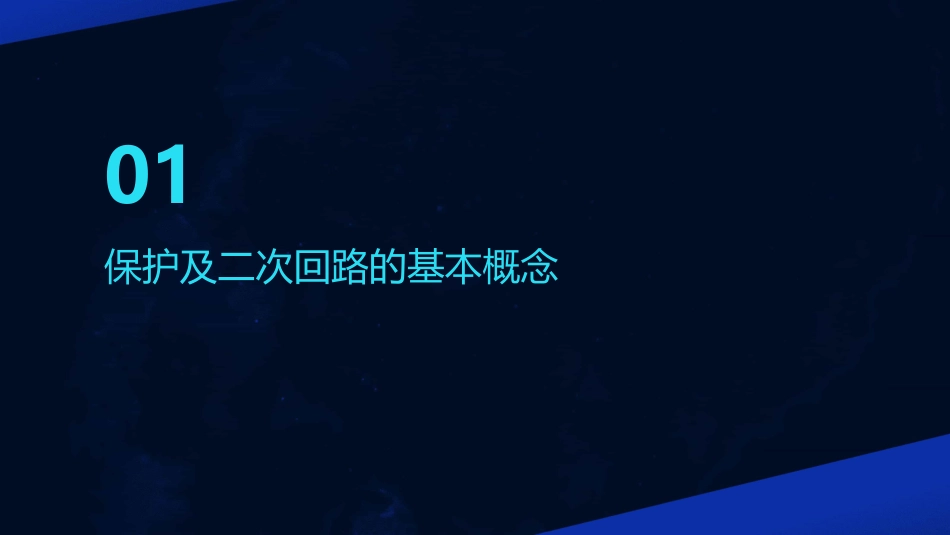

保护及常用二次回路课件•保护及二次回路的基本概念•常用保护装置•常用二次回路•保护及二次回路的配置与设计•保护及二次回路的维护与检修•未来发展趋势与新技术应用contents目录01保护及二次回路的基本概念保护是指对电力系统的设备进行监测、控制和保护，确保其安全、稳定、经济运行。保护二次回路是指对一次设备进行控制、调节、保护和监测的电路，通常由互感器、测量仪表、控制设备和继电器等组成。二次回路保护及二次回路定义保护及二次回路的重要性保障电力系统安全保护及二次回路能够及时发现和排除电力系统中的故障，防止事故扩大，保障电力系统的安全稳定运行。提高供电质量通过保护及二次回路对电力系统的监测和控制，可以确保电能质量，提高供电可靠性。优化资源配置保护及二次回路能够实现电力系统的自动化控制，优化资源配置，提高电力系统的经济性。基于电流的变化进行保护，当电流超过设定值时，继电器动作，断开电路。电流保护电压保护方向保护基于电压的变化进行保护，当电压低于或高于设定值时，继电器动作，断开电路。基于电流的方向进行保护，当电流的方向与设定方向相反时，继电器动作，断开电路。030201保护及二次回路的基本原理02常用保护装置主要用于控制和保护电路中的电气设备，在故障发生时能够快速切断电流。功能根据使用场景和需求，可分为万能断路器、塑壳断路器和微型断路器等。分类广泛应用于家庭、工业和商业场所的电路保护。应用断路器保护确保变压器正常运行，防止因过载、短路或接地故障等原因造成的损坏。功能通常配备有差动保护、过流保护、零序保护等。配置用于电力系统中的变压器设备保护。应用变压器保护配置包括距离保护、电流保护和方向保护等。目的监测和保护输配电线路，防止线路故障对电力系统造成影响。应用适用于高压输电线路和配电线路的保护。线路保护确保发电机组正常运行，防止因各种故障造成的损坏。作用通常配备纵联差动保护、过流保护、低周保护等。配置用于发电厂的发电机组保护。应用发电机保护03常用二次回路控制回路是电力系统中的重要组成部分，主要用于控制断路器、隔离开关等设备的分合闸操作。控制回路一般采用直流电源供电，通过操作开关、按钮等设备实现对一次设备的控制。控制回路中还包括控制继电器等逻辑控制元件，用于实现复杂的控制逻辑。控制回路信号回路主要用于监测电力系统中的各种信号，如电流、电压、功率、频率等。信号回路将采集到的信号转换为可识别的电信号，通过信号电缆传输到控制室或调度中心。信号回路中还包括报警装置和指示器等设备，用于在异常情况下及时发出报警信号。信号回路测量回路测量回路主要用于测量电力系统的各种参数，如电流、电压、有功功率、无功功率等。测量回路通过测量仪器和变送器等设备将一次设备的参数转换为可测量的电信号。测量回路的输出结果可以为控制和保护装置提供重要的参考数据，同时也可以用于电力系统的运行分析和优化。04保护及二次回路的配置与设计确保二次回路在各种运行工况下的稳定性和可靠性，避免因设备故障或误动作造成的事故。可靠性原则遵循国家和行业标准，采用标准化的设备、元件和材料，确保二次回路的互换性和兼容性。标准化原则满足不同运行方式和设备配置的需求，便于扩展和升级，适应未来技术的发展。灵活性原则在保证性能和安全的前提下，合理控制二次回路的成本，实现经济效益的最大化。经济性原则配置原则与标准文档编制整理设计图纸、技术规格书等相关文档，为后续维护和管理提供依据。测试与验证对完成的二次回路进行测试和验证，确保其功能、性能和安全符合设计要求。详细设计对每个设备、元件进行详细的技术规格和参数设计，确保其性能和安全符合要求。需求分析明确二次回路的功能需求、性能要求和安全标准，为设计提供依据。方案设计根据需求分析，制定二次回路的整体方案，包括设备选型、元件布局、电缆走向等。设计流程与注意事项案例二某变电站二次回路设计，采用新型智能设备，实现远程监控和自动化控制。案例三某线路保护装置的二次回路设计，提高线路故障的快速切除和恢复能力。案例一某电厂二次回路优化改造，提高保护...
