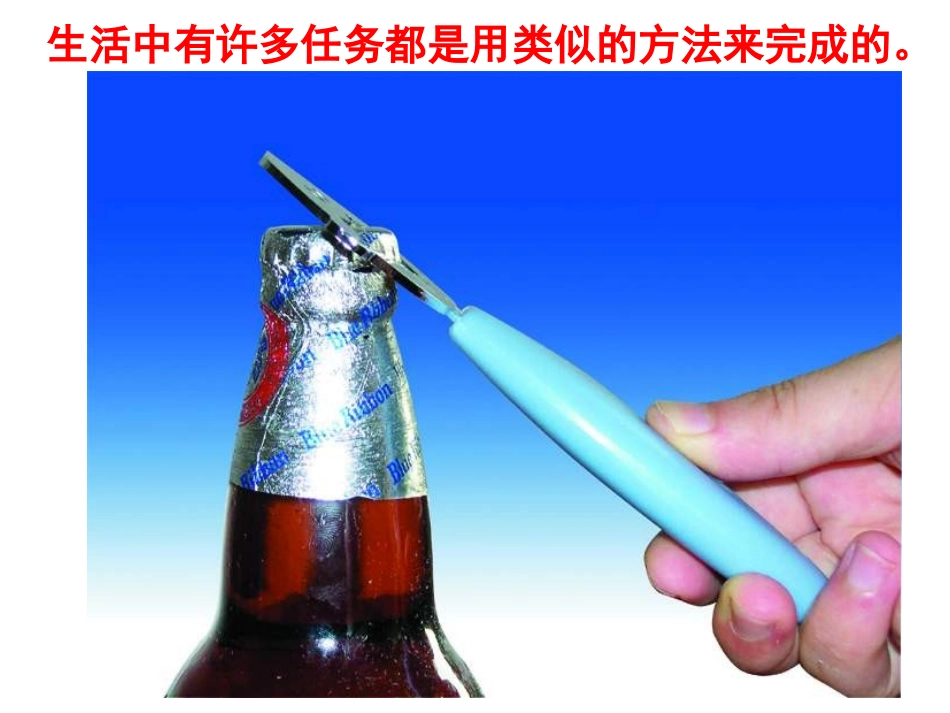

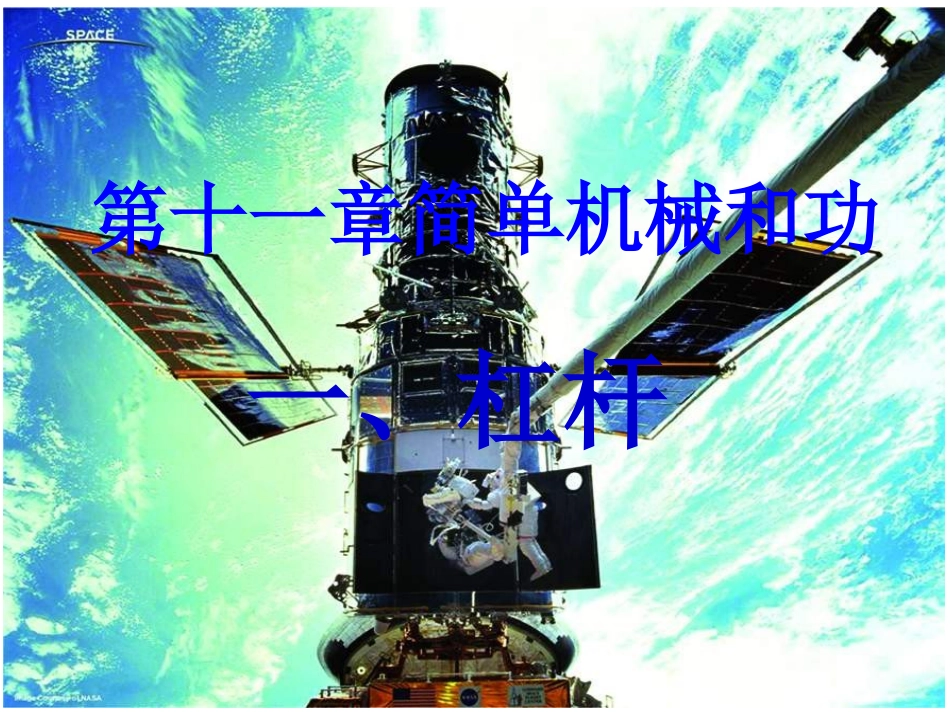

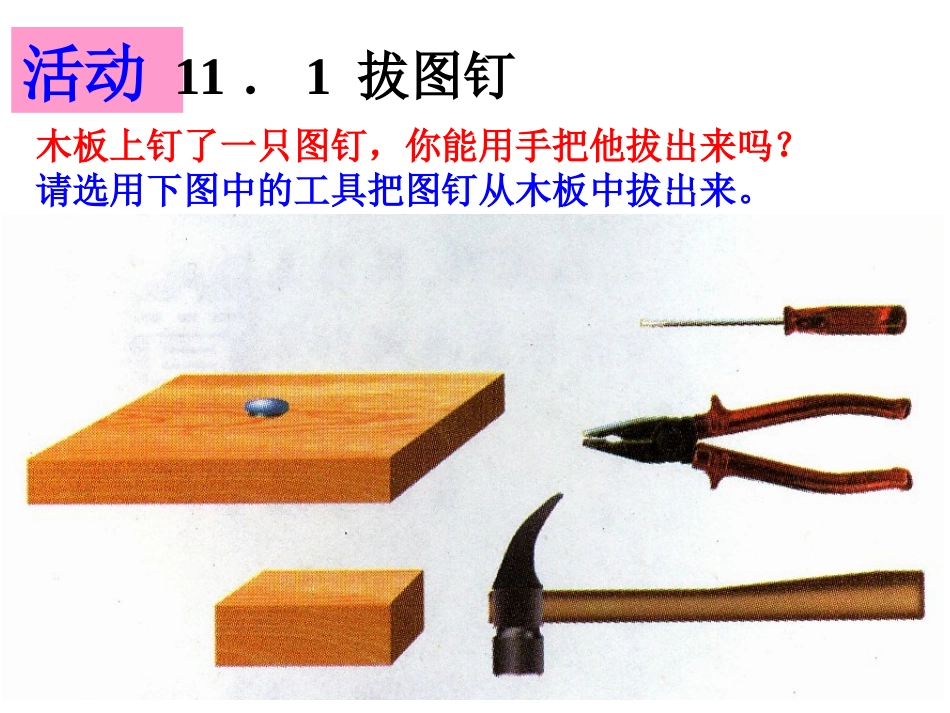

第十一章简单机械和功一、杠杆活动11．1拔图钉木板上钉了一只图钉，你能用手把他拔出来吗？请选用下图中的工具把图钉从木板中拔出来。生活中有许多任务都是用类似的方法来完成的。思考：这些工具在工作时有哪些共同的特点。让我想一想?有力的作用绕一固定点转动硬棒一、杠杆1.物理学上，将一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。O想一想：生活中还有哪些是杠杆？羊角锤起钉子订书机钓鱼杆扫帚船桨筷子托盘天平独轮车铁锨铲士铡刀支点O动力臂l1阻力臂l2动力F1阻力F2关于杠杆的几个名词∟∟支点O：杠杆绕着转动的点动力F1：使杠杆转动的力阻力F2：阻碍杠杆转动的力均作用在杠杆上动力臂l1：从支点到动力作用线的垂直距离阻力臂l2：从支点到阻力作用线的垂直距离杠杆的五要素动力和阻力的方向一定相反吗？画出图中杠杆各力的力臂动动手oF2BOAF1F1F2O力臂的作法1.找出支点O2.找出动力和阻力，沿力的方向作出力的作用线通过力的作用点沿力的方向所引的直线，叫做力的作用线。3.从支点向力的作用线作垂线，并标出垂直符号用大括号标出动力臂的长度l1、阻力臂的长度l2。杠杆示意图的作法Ol1F1l2F21.找支点2.作力的作用线3.作力臂杠杆示意图的作法l1F1l2F2Ｏ∟∟杠杆示意图的作法l1F1l2F2o∟∟杠杆示意图的作法杠杆示意图的作法F1OOF1F2F2l1l2l2l1∟∟∟∟1、判断正误：（1）动力臂是指支点到动力作用点的距离;（2）力臂一定在杠杆上;（3）动力臂加上阻力臂长度一定等于杠杆长。练习×××2杠杆是否都是直的？1力臂是一定在杠杆上吗？3若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也可以是弯的答：要改变想一想?如图所示，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂l1，在图中作出阻力F2的力臂l2以及动力F1的示意图。●F1l2●∟∟F2Ol1●
