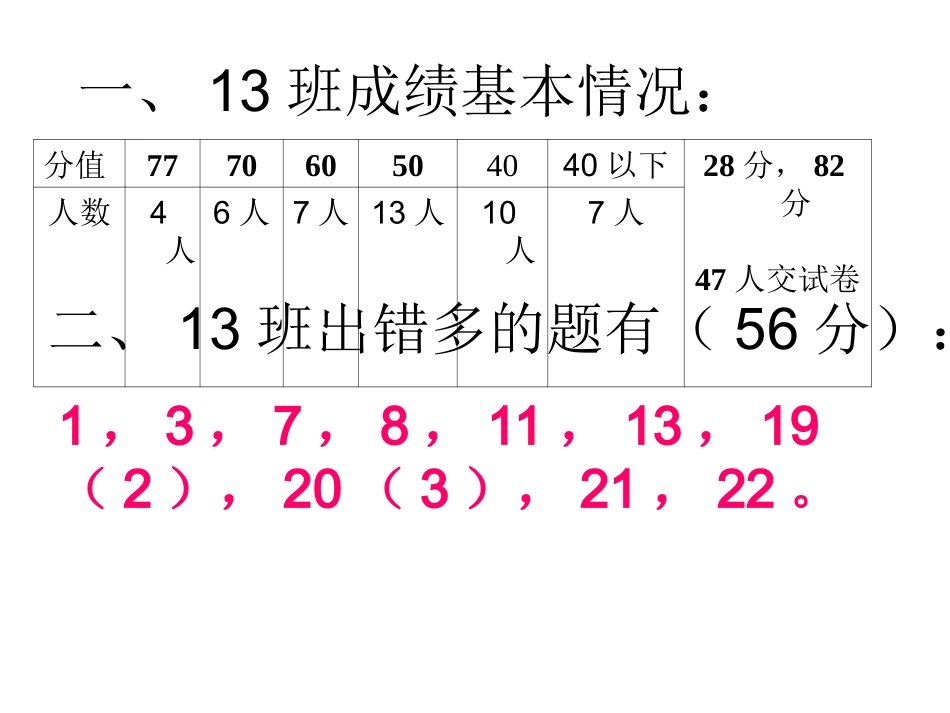

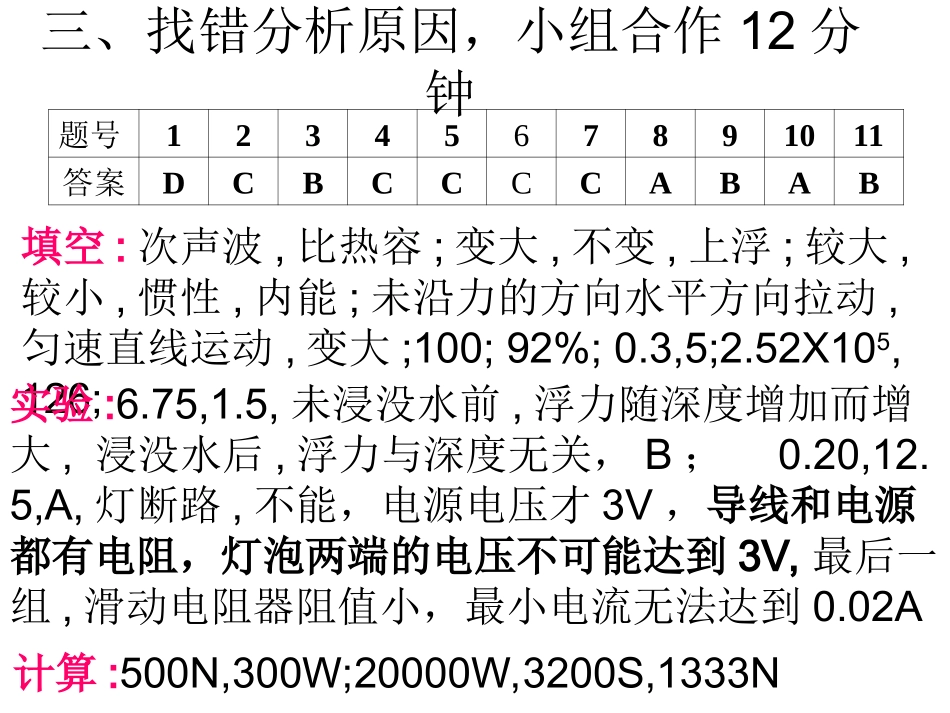

周周测试卷评讲上课地点：13班上课人：殷德荣上课时间：3.14一、13班成绩基本情况：分值777060504040以下28分，82分47人交试卷人数4人6人7人13人10人7人二、13班出错多的题有（56分）：1，3，7，8，11，13，19（2），20（3），21，22。三、找错分析原因，小组合作12分钟题号1234567891011答案DCBCCCCABAB填空:次声波,比热容;变大,不变,上浮;较大,较小,惯性,内能;未沿力的方向水平方向拉动,匀速直线运动,变大;100;92%;0.3,5;2.52X105,126;实验:6.75,1.5,未浸没水前,浮力随深度增加而增大,浸没水后,浮力与深度无关，B；0.20,12.5,A,灯断路,不能，电源电压才3V，导线和电源都有电阻，灯泡两端的电压不可能达到3V,最后一组,滑动电阻器阻值小，最小电流无法达到0.02A计算:500N,300W;20000W,3200S,1333N一、变化电路类（填“变大”、”变小”、“不变”或“不能确定”）•1、如图1所示，当开关由闭合到断开时，电压表和电流表的示数变化的情况是：A1______；A2______；V________。不变变小变小分析要点：1、先要弄清各电表的作用和各用电器的连接方式；2、L1所在的支路开关的闭合与断开不影响L2（即：并联电路各支路互不影响）3、电压表在开关闭合时，测的是电源电压，而开关断开后，电压表没有与电源连通，故此时无示数，即示数为0.一、变化电路类（填“变大”、”变小”、“不变”或“不能确定”）•2、如图5所示电路，电源电压不变。开关闭合后，当滑动变阻器的滑片P向右滑动时，电压表V的示数将_________。变小电路是什么类型？电压表测的是哪部分电路两端的电压？滑片右移时，R2将变大，这个串联电路的总电阻也将变大，根据欧姆定律I＝U/R，电路的电流将变小，电压表的示数U1＝IXR1，R1是不变的，故U1将变小。一、变化电路类（填“变大”、”变小”、“不变”或“不能确定”）•3、如图2所示电路，电源电压不变。当滑动变阻器R2的滑片P向右移动时，电路的总电阻将______；电流表A的示数将_______；电压表V1的示数将_______；电压表V2的示数将________。变大变小变小变大随着滑片的右移，总电阻增大，根据欧姆定律，电压不变，电路中的电流将减小，电压表V1的示数U1＝IXR1，而R1不变，故电压表的示数U1将减小。电压表V2的示数U2＝I*R2，但此时I变小，而R2变大，故此法不能判定U2的变化情况。可换一种方式来思考：根据串联电路的电压特点U＝U1+U2，U2＝U－U1，前面已知U1减小，而U是定值，故U2增大。经验：串联在电路中的滑动变阻器两端的电压是随着它的阻值的增大而增大的。一、变化电路类（填“变大”、”变小”、“不变”或“不能确定”）•4、如图4所示电路，电源电压不变。当滑动变阻器的滑片P向右滑动时，电流表A的示数将_____；电压表V的示数将______。变小不变分析要点：1、此电路为并联电路，电流表位于干路中，电压表既测R1、R2两端的电压，又测电源的电压。2、根据并联电路的电阻特点：1/R＝1/R1+1/R2，当R1或R2增大时，总电阻也将增大，但增大后的总电阻仍小于增大后的R1和R2.二、故障类：（电路中只有一处故障）•1、如图9所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是（单选）：（）•A、开关S接触不良B、电灯L1灯丝断了•C、电灯L1短路D、电灯L2短路BL1与L2并联，它们互不影响，L2能正常发光，说明L2与电源间是通的，故开关S正常接触。若灯L1短路，则造成电路短路，将烧坏电源，电源无法给灯L2供电，故不会是灯L1短路。灯L2短路的话，L2不会正常发光。综上所分析，只有灯L1的灯丝断了才会造成上述故障。二、故障类：（电路中只有一处故障）•2、某同学连接电路如图7所示，闭合开关S，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是UAD=3V，UAB=3V，UBC=0，UCD=0。此电路故障可能是(单选)：（）•A、开关S接触不良B、电灯L灯丝断了C、电灯L短路D、电阻R短路AUAD=3V，说明电源电压是3V；正常情况下（开关闭合时）的A、B间的电压应是0（想一想，为什么？），现在UAB=3V，等于电源电压，说明A、B间的开关是断开的。用其它条件验证：C、D间的电压在正常情况下不为0，B、C间的电压在正常情况下也不为0.C、D间和B、C间的电压为0，说明1、没...
