安徽省淮北五校2011-2012学年八年级物理下学期期中试题-新人教版VIP免费

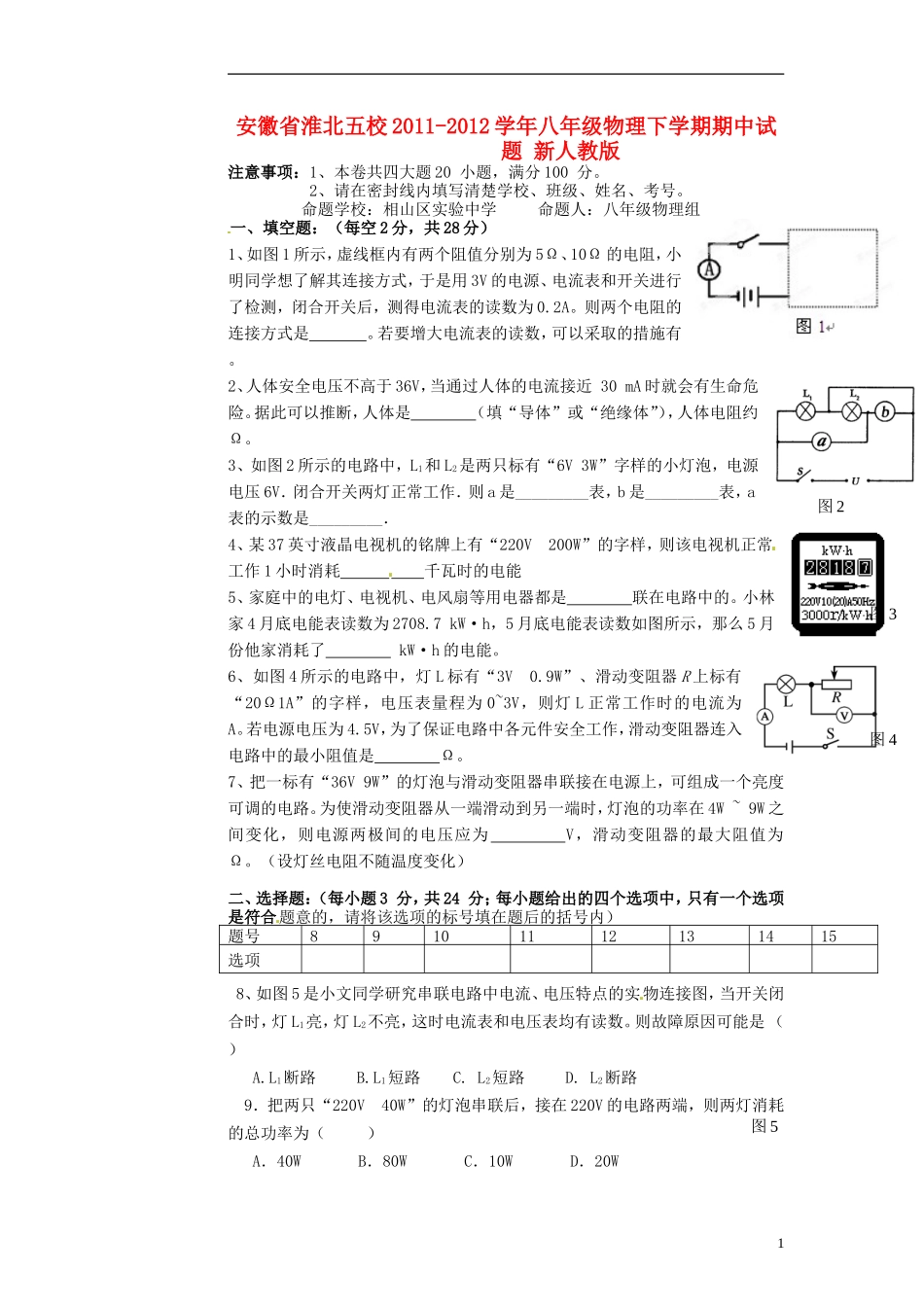

安徽省淮北五校2011-2012学年八年级物理下学期期中试题新人教版注意事项：1、本卷共四大题20小题，满分100分。2、请在密封线内填写清楚学校、班级、姓名、考号。命题学校：相山区实验中学命题人：八年级物理组一、填空题：（每空2分，共28分）1、如图1所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是。若要增大电流表的读数，可以采取的措施有。2、人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。3、如图2所示的电路中，L1和L2是两只标有“6V3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是_________表，b是_________表，a表的示数是_________．4、某37英寸液晶电视机的铭牌上有“220V200W”的字样，则该电视机正常工作1小时消耗千瓦时的电能5、家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。小林家4月底电能表读数为2708.7kW·h，5月底电能表读数如图所示，那么5月份他家消耗了kW·h的电能。6、如图4所示的电路中，灯L标有“3V0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是Ω。7、把一标有“36V9W”的灯泡与滑动变阻器串联接在电源上，可组成一个亮度可调的电路。为使滑动变阻器从一端滑动到另一端时，灯泡的功率在4W~9W之间变化，则电源两极间的电压应为V，滑动变阻器的最大阻值为Ω。（设灯丝电阻不随温度变化）二、选择题：（每小题3分，共24分；每小题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填在题后的括号内）题号89101112131415选项8、如图5是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（）A.L1断路B.L1短路C.L2短路D.L2断路9．把两只“220V40W”的灯泡串联后，接在220V的电路两端，则两灯消耗的总功率为（）A．40WB．80WC．10WD．20W1图2图3图4图510、如图6所示．当滑片P向左移动时（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大11、如图7所示的电路中，电源电压恒定不变，当电键K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗12、根据欧姆定律I=U/R，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大13、如图8所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光14、下列措施中，不可能改变导体电阻大小的是（）A.改变导体的长度B.改变导体的材料C．改变导体的横截面积D.改变导体在电路中连接的位置15、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A三、实验题：（第16小题6分，第17小题18分，共24分）16、在“研究电流跟电压、电阻的关系”时，同学们设计如图10电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。表一R=5Ω电压/V1.02.03.0电流/A0.20.40.6表二2U=3V电阻/Ω51015电流/A0.60.30.2（1）根据表中实验数据，可得出如下结论：由表一可得：_________________________________________________。由表二可得：_________________________________________________...
