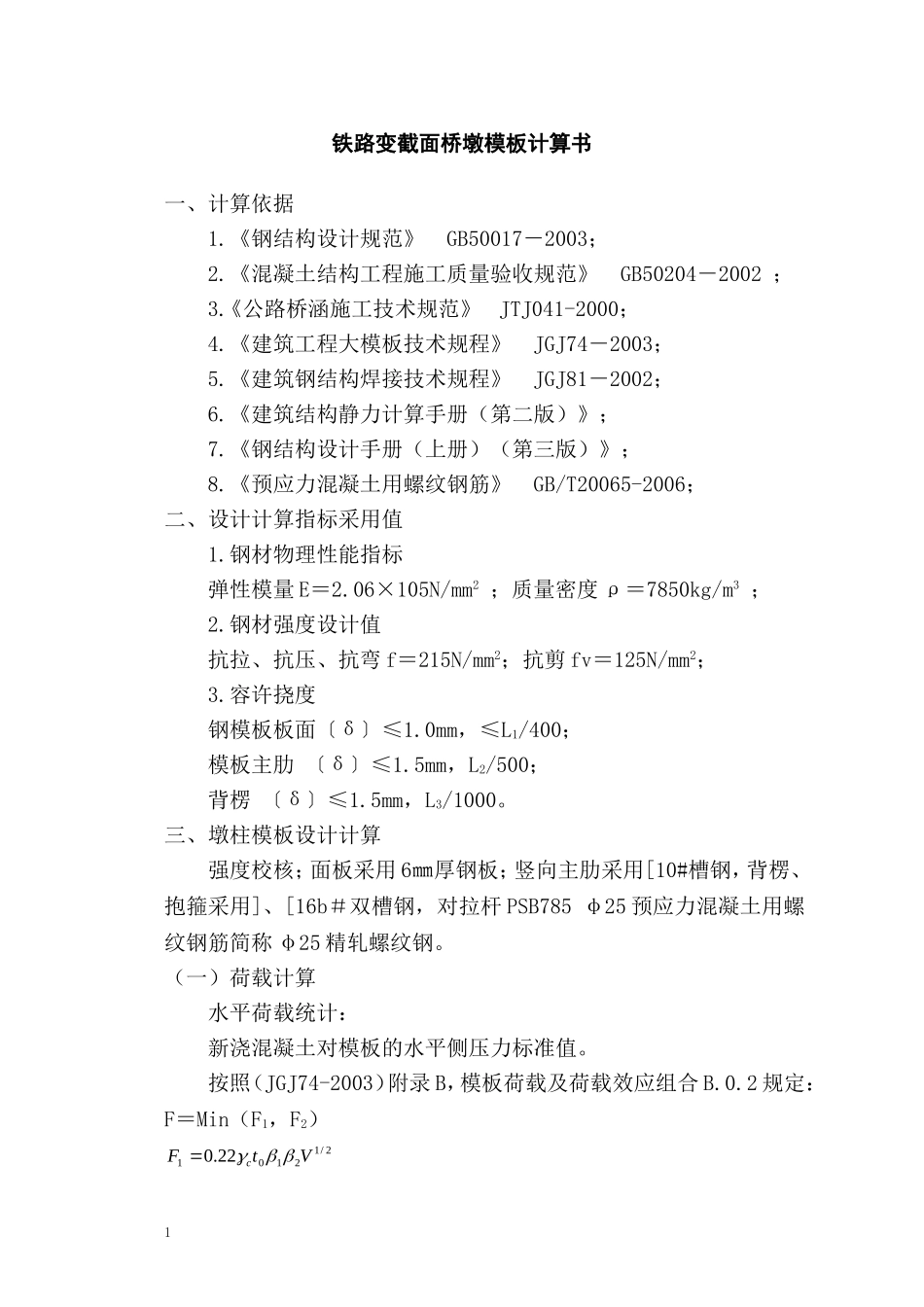

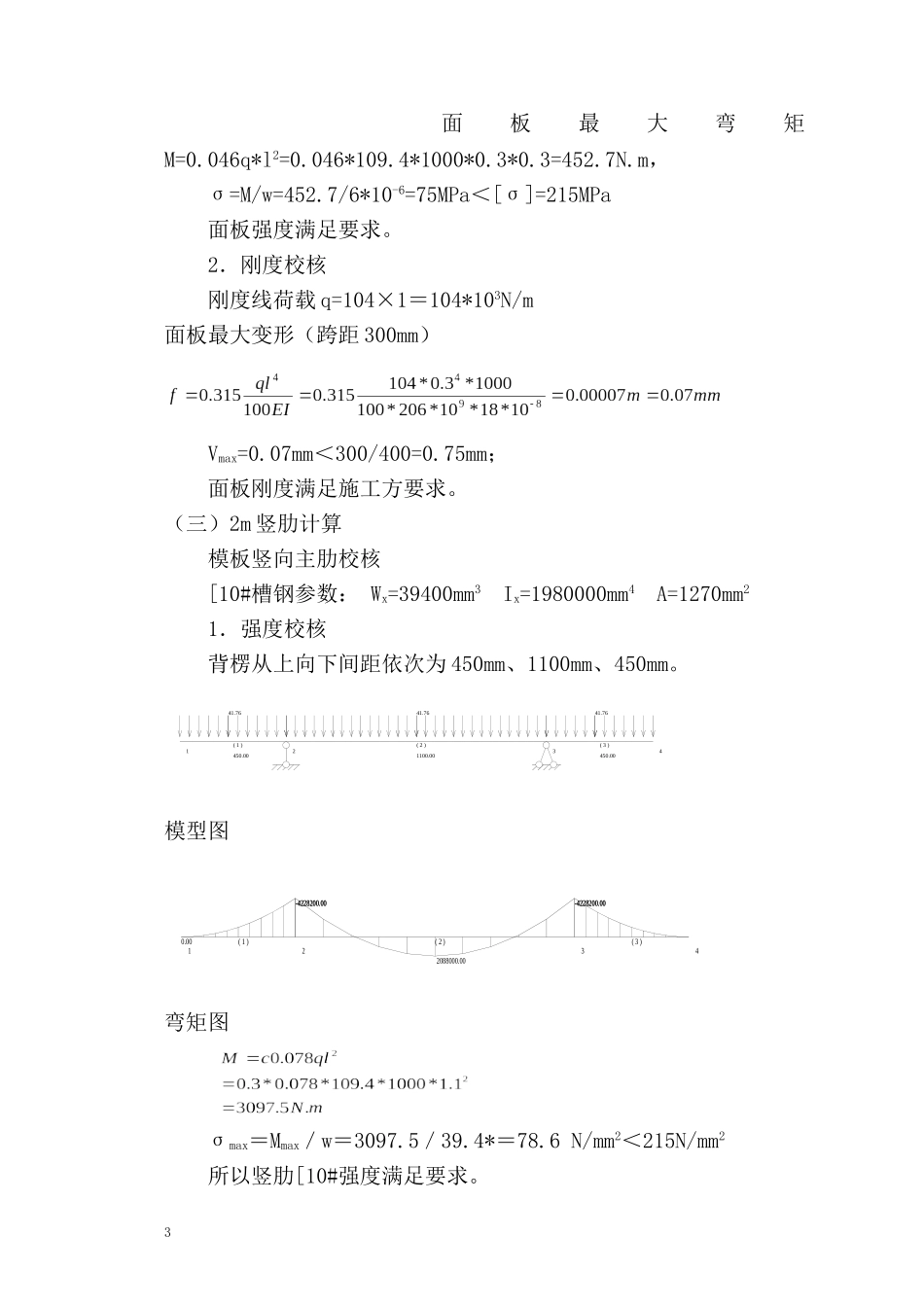

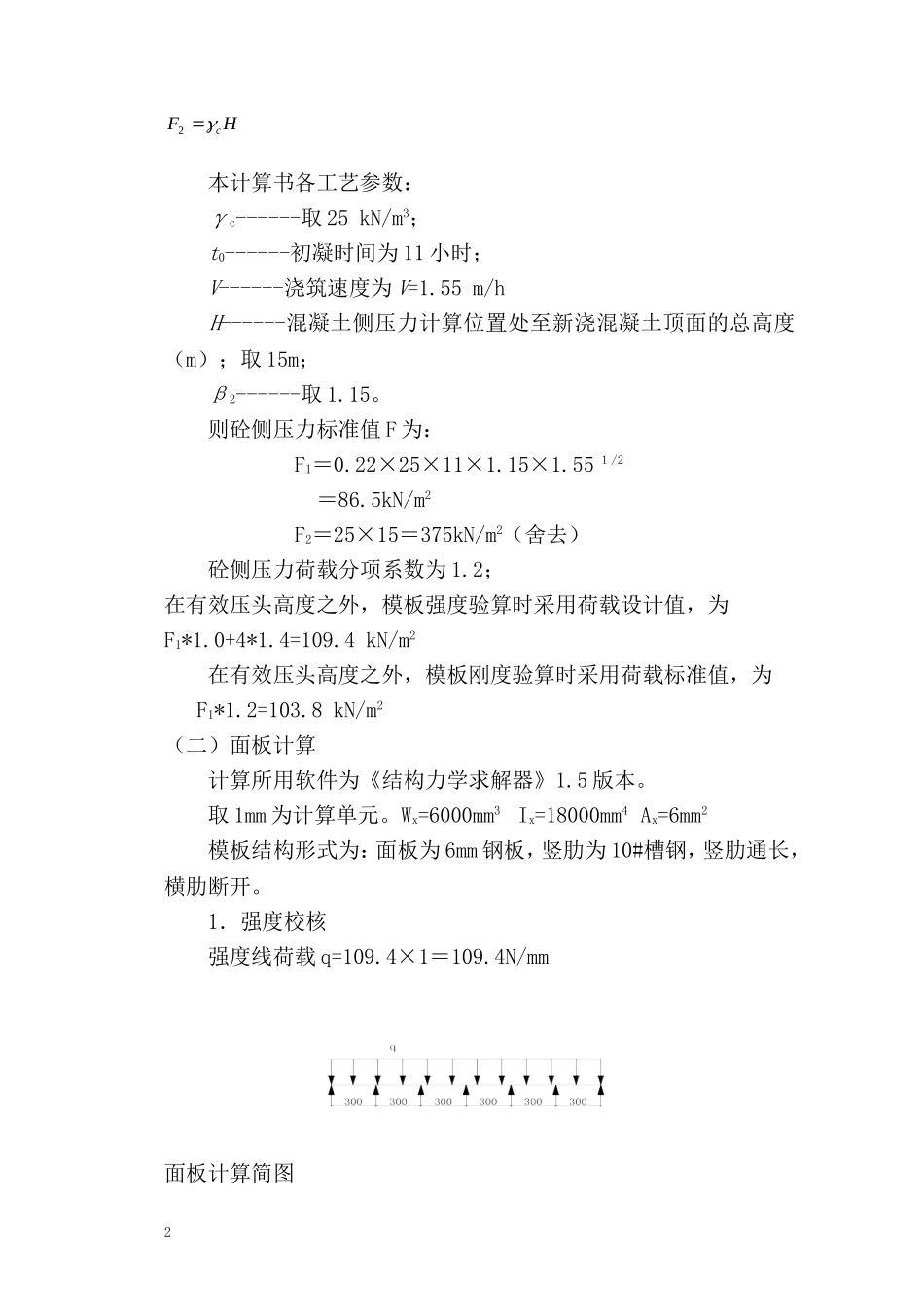

铁路变截面桥墩模板计算书一、计算依据1.《钢结构设计规范》GB50017－2003；2.《混凝土结构工程施工质量验收规范》GB50204－2002；3.《公路桥涵施工技术规范》JTJ041-2000；4.《建筑工程大模板技术规程》JGJ74－2003；5.《建筑钢结构焊接技术规程》JGJ81－2002；6.《建筑结构静力计算手册（第二版）》；7.《钢结构设计手册（上册）（第三版）》；8.《预应力混凝土用螺纹钢筋》GB/T20065-2006；二、设计计算指标采用值1.钢材物理性能指标弹性模量E＝2.06×105N/mm2；质量密度ρ＝7850kg/m3；2.钢材强度设计值抗拉、抗压、抗弯f＝215N/mm2；抗剪fv＝125N/mm2；3.容许挠度钢模板板面〔δ〕≤1.0mm，≤L1/400；模板主肋〔δ〕≤1.5mm，L2/500；背楞〔δ〕≤1.5mm，L3/1000。三、墩柱模板设计计算强度校核；面板采用6㎜厚钢板；竖向主肋采用[10#槽钢，背楞、抱箍采用]、[16b＃双槽钢，对拉杆PSB785φ25预应力混凝土用螺纹钢筋简称φ25精轧螺纹钢。（一）荷载计算水平荷载统计：新浇混凝土对模板的水平侧压力标准值。按照（JGJ74-2003）附录B，模板荷载及荷载效应组合B.0.2规定：F＝Min（F1，F2）2/1210122.0VtFc1HFc2本计算书各工艺参数：γc------取25kN/m3；t0------初凝时间为11小时；V------浇筑速度为V=1.55m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）；取15m；β2------取1.15。则砼侧压力标准值F为：F1＝0.22×25×11×1.15×1.55１/2＝86.5kN/m2F2＝25×15＝375kN/m2（舍去）砼侧压力荷载分项系数为1.2；在有效压头高度之外，模板强度验算时采用荷载设计值，为F1*1.0+4*1.4=109.4kN/m2在有效压头高度之外，模板刚度验算时采用荷载标准值，为F1*1.2=103.8kN/m2（二）面板计算计算所用软件为《结构力学求解器》1.5版本。取1mm为计算单元。Wx=6000mm3Ix=18000mm4Ax=6mm2模板结构形式为：面板为6mm钢板，竖肋为10#槽钢，竖肋通长，横肋断开。1．强度校核强度线荷载q=109.4×1＝109.4N/mm面板计算简图2面板最大弯矩M=0.046q*l2=0.046*109.4*1000*0.3*0.3=452.7N.m，σ=M/w=452.7/6*10-6=75MPa＜[σ]=215MPa面板强度满足要求。2．刚度校核刚度线荷载q=104×1＝104*103N/m面板最大变形（跨距300mm）Vmax=0.07mm＜300/400=0.75mm；面板刚度满足施工方要求。（三）2m竖肋计算模板竖向主肋校核[10#槽钢参数：Wx=39400mm3Ix=1980000mm4A=1270mm21．强度校核背楞从上向下间距依次为450mm、1100mm、450mm。41.7641.7641.761234(1)(2)(3)450.001100.00450.00模型图yx1234(1)(2)(3)0.00-4228200.00-4228200.00-4228200.002088000.00-4228200.00弯矩图σmax＝Mmax／w＝3097.5／39.4*＝78.6N/mm2＜215N/mm2所以竖肋[10#强度满足要求。32．刚度校核q=104N/mmyx1234(1)(2)(3)变形图竖肋[10#端部最大变形为跨中最大变形为因此刚度满足要求。（四）模板背楞计算][16b#槽钢参数：Wx=116.8*2cm3Ix=934.5*2cm41．强度校核q=109.4N/mm对拉螺栓从左至右间距依次为400mm、3*1300mm、400mm。Mmax=0.07*cql2=0.07*1.1*109.4*1000*1*1.3*1.3=14236N*mmσmax＝Mmax／w＝14236／（2*116.8）＝61N/mm2＜f=215N/mm2因此强度满足要求。2．挠度校核4yx1234(1)(2)(3)变形图背楞][16b#槽钢，跨中最大变形为刚度满足规范要求。(五)园端抱箍的强度计算:抱箍采用2-【】16b，间隔1100mm，【16b的截面积为S=2515mm2。园端最大半径为4523mm，则抱箍受力最大拉力为Nσmax=N/A=544298/(2*2515)=108N/mm2＜f=215N/mm2抱箍强度满足要求（六）连接螺栓强度计算：模板连接螺栓选用M20*65螺栓，间距200mm。抱箍连接螺栓3-M27,每个1.5m，有7.5个M20*65螺栓和5个M27他们所承受拉力为544298NM20螺栓的有效面积为A=218.2mm2M27螺栓的有效面积为A=418mm2σmax=N/A=433224/（7.5*218.2+5*418）=146N/mm2＜f=170N/mm2（七）竖法兰强度计算：法兰选用t=14mm*100mm螺栓间距200mm，其计算面积A=0.014*0.1=1.4*10-3m2I=100*143/12=2.2867cm4环肋传授到法兰上的力为Nσmax=N/A=197926/1400=140N/mm2＜[f]=215N/mm25（八）对拉螺栓计算：对拉螺栓支反力选用φ25精轧螺纹钢对拉螺栓，有效面积为590mm2σmax=N/A=15...
