铁路桥梁盆式橡胶支座(铁道部产品质量监督抽查检验实施细则)VIP免费

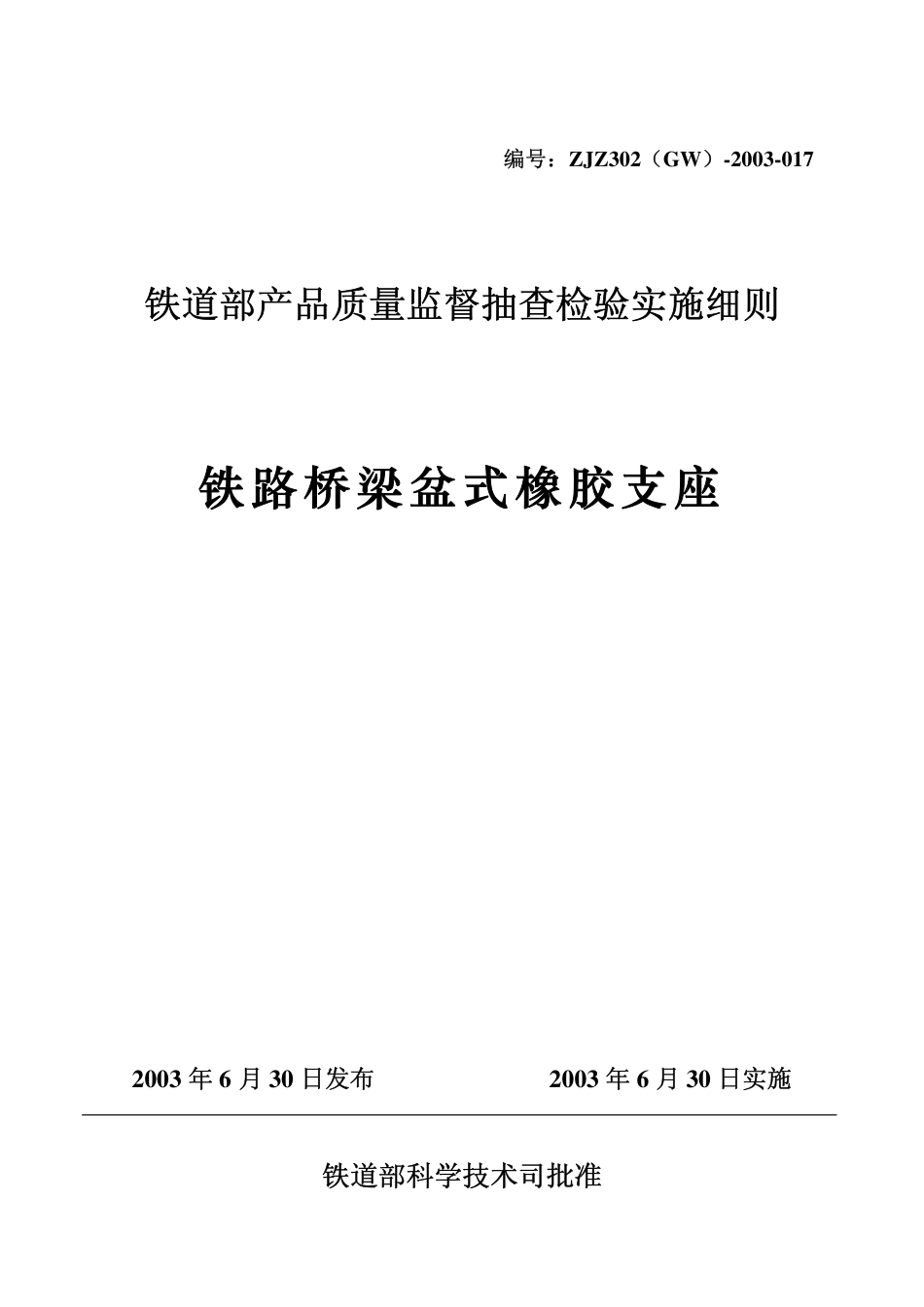

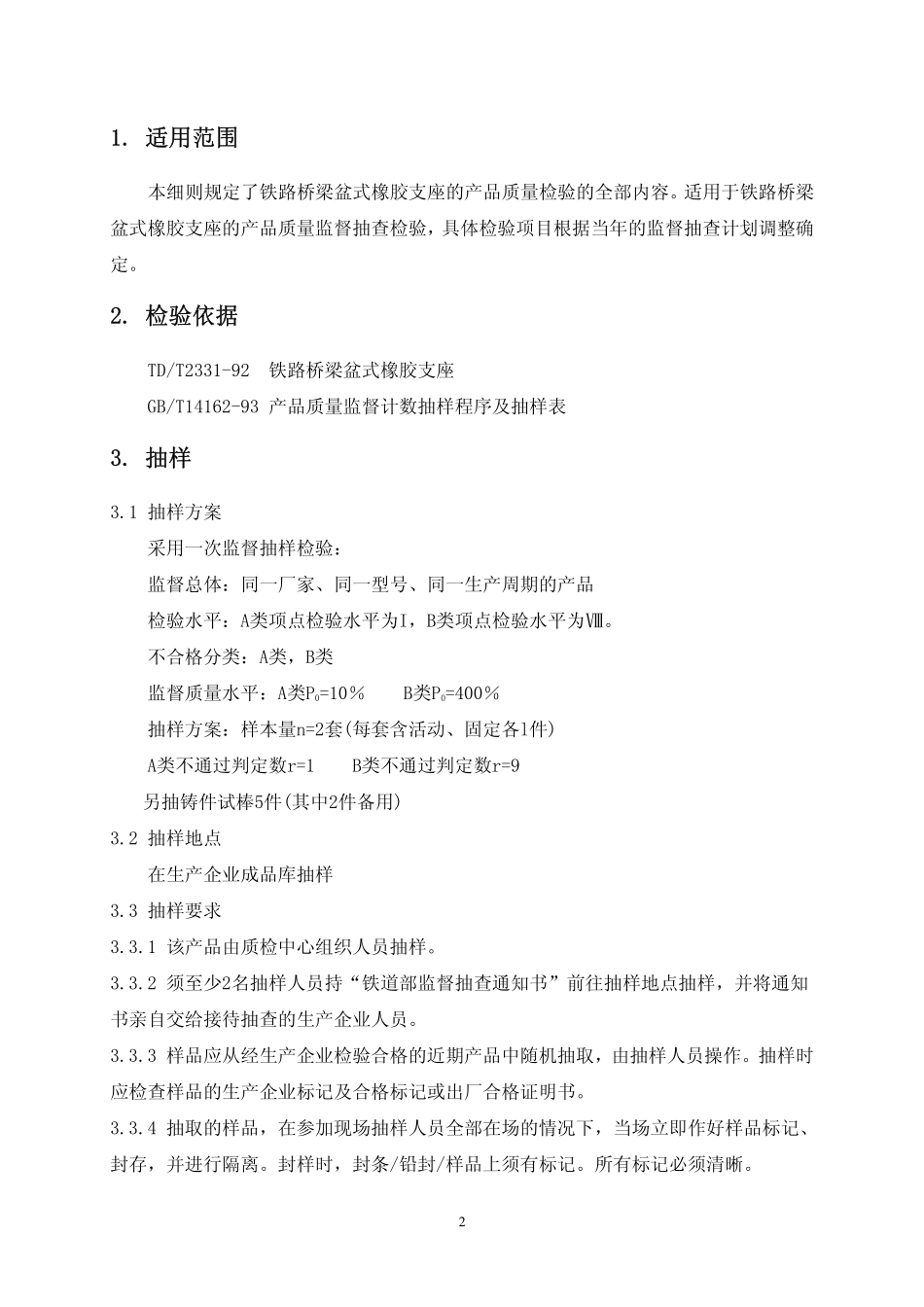

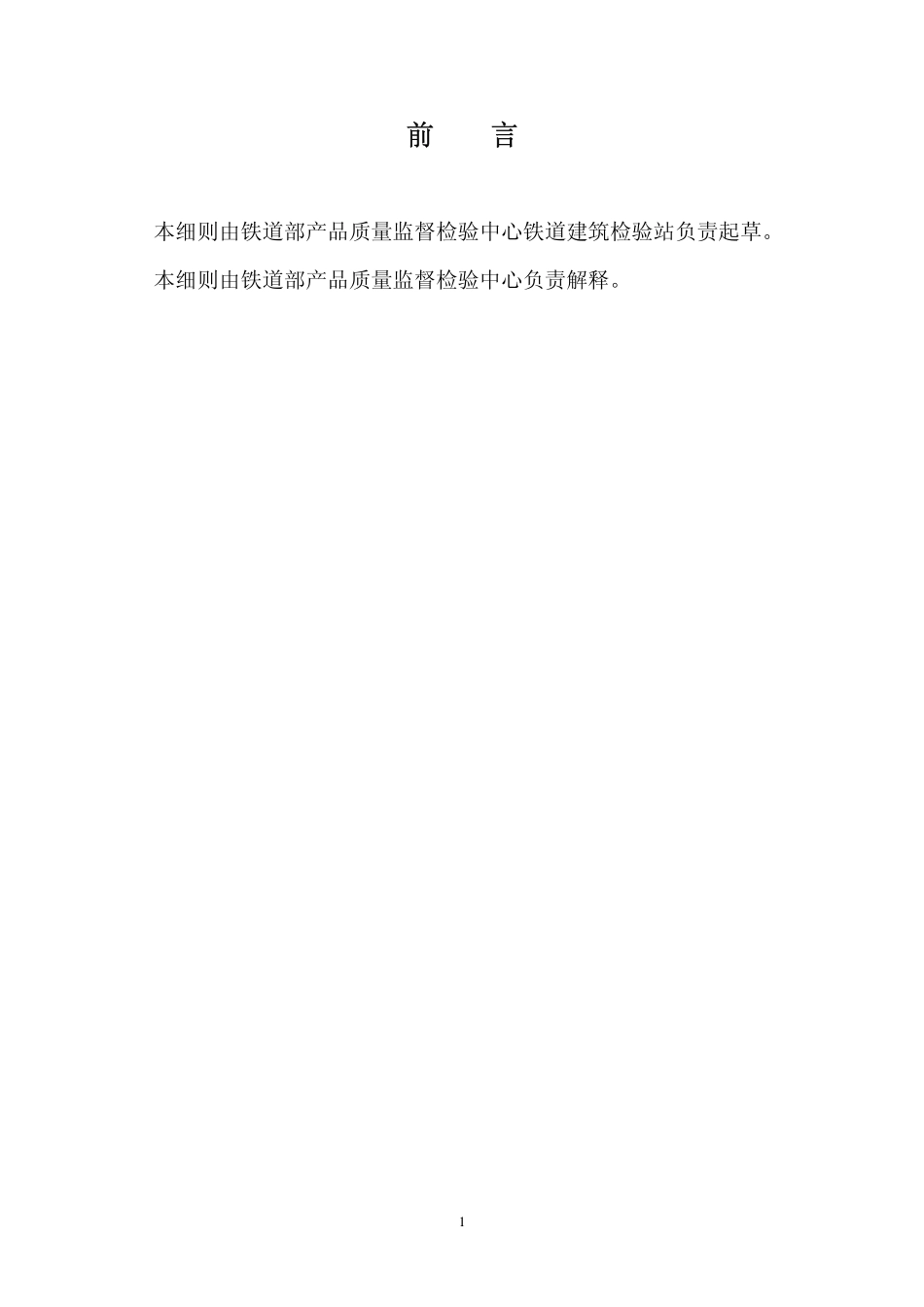

编号：ZJZ302（GW）-2003-017铁道部产品质量监督抽查检验实施细则铁路桥梁盆式橡胶支座2003年6月30日发布2003年6月30日实施铁道部科学技术司批准前言本细则由铁道部产品质量监督检验中心铁道建筑检验站负责起草。本细则由铁道部产品质量监督检验中心负责解释。11.适用范围本细则规定了铁路桥梁盆式橡胶支座的产品质量检验的全部内容。适用于铁路桥梁盆式橡胶支座的产品质量监督抽查检验，具体检验项目根据当年的监督抽查计划调整确定。2.检验依据TD/T2331-92铁路桥梁盆式橡胶支座GB/T14162-93产品质量监督计数抽样程序及抽样表3.抽样3.1抽样方案采用一次监督抽样检验：监督总体：同一厂家、同一型号、同一生产周期的产品检验水平：A类项点检验水平为I，B类项点检验水平为Ⅷ。不合格分类：A类，B类监督质量水平：A类P0=10％B类P0=400％抽样方案：样本量n=2套(每套含活动、固定各l件)A类不通过判定数r=1B类不通过判定数r=9另抽铸件试棒5件(其中2件备用)3.2抽样地点在生产企业成品库抽样3.3抽样要求3.3.1该产品由质检中心组织人员抽样。3.3.2须至少2名抽样人员持“铁道部监督抽查通知书”前往抽样地点抽样，并将通知书亲自交给接待抽查的生产企业人员。3.3.3样品应从经生产企业检验合格的近期产品中随机抽取，由抽样人员操作。抽样时应检查样品的生产企业标记及合格标记或出厂合格证明书。3.3.4抽取的样品，在参加现场抽样人员全部在场的情况下，当场立即作好样品标记、封存，并进行隔离。封样时，封条/铅封/样品上须有标记。所有标记必须清晰。2表1检验类别A类B类序号检验项目P0nrp0nrA-1竖向压缩变形2.5％2lA-2盆环径向变形2.5％2lA-3支座磨擦系数2.5％21A-4上支座板螺栓孔位置偏差2.5％21A-5上支座板螺栓孔与支座板中心位置偏差2.5％21A-6下支座板螺栓孔位置偏差2.5％21A-7下支座板螺栓孔与支座板中心位置偏差2.5％21A-8铸件力学性能1.5％3lA-9聚四氟乙烯板材1.5％3lA-10胶料力学性能1.5％3lB-1支座总高B-2上支座板长B-3上支座板宽B-4聚四氟乙烯板直径B-5聚四氟乙烯板外露高度B-6中间钢衬板凸缘外径B-7下支座板盆环内径B-8下支座板长B-9下支座板宽B-10活动支座不锈钢滑板平面度公差B-ll承压板缺陷B-12铸件缺陷250％2933.3.5对所抽样品不允许更换、调整和再加工。3.3.6抽样完毕立即填写“铁道部监督抽查产品抽样登记表”一式三份。各方按规定签字盖章。3.3.7所抽样品由被抽查企业负责在规定的时间内运至检验地点。3.3.8样品送至检验地点后，经检验人员对样品进行确认，由检验人员对样品进行编号和资料登记，并标注“在检”状态标识，开始检验。4.检验条件4.1检验环境条件支座胶料物理机械性能检验环境温度23℃±2℃；聚四氟乙烯板材检验环境温度23℃±2℃；支座成品力学性能和尺寸测试温度23℃±5℃。4.2检验用仪器仪表及设备检验用仪器仪表及设备要求见表2。表2序号仪器设备名称型号规格(量程/准确度/分度值)备注l压力试验机5000kN5000kN/1％/10kN2万能试验机WE-30300kN/1％/lkN3万能试验机1000N1000N/1％/5N4钢直尺1000mm1000mm/1mm/lmm5测力传感器300kN300kN/0.5％/lkN6游标卡尺300mm300mm/0.02mm/0.02mm7塞尺0.02～lmm1.70mm/0.0lmm/0.0lmm8深度尺500mm500mm/0.02mm/0.02mm9千分表lmm10mm/0.00lmm/0.00lmm10百分表30mm30mm/0.0lmm/0.0lmm11硬度计HRCl50HRCl00/HRCl/HRCl12橡胶硬度计邵尔A100度/1度/2度13电子拉力试验机DXLL-1000010000N/1％14橡胶脆性温度仪SJCW-4型0～-100℃/1℃15老化试验箱40lA0～200℃/1℃16臭氧老化试验箱OMS-HVCR0～10000pphm/17分析天平TG729C0～200mg/0.0001mg44.3使用现场的检测仪器仪表及设备使用现场的检测仪器仪表及设备前，应检查其是否处于良好的工作状态，是否具有计量检定证书，是否在检定有效期内，满足规定方可使用。同时填写现场检测用仪器设备登记表。5.检验内容及检验方法检验内容、检验方法、执行标准条款及检验类别划分见表3。5表3检验内容及检验方法质量指标检验方法序号检验项目检验类别执行标准及条款标准要求执行标准及条款检验方法要点说明仪器设备名称备注l竖向压缩变形(mm)ATB/T2331-92第5.3.3.1条，第6.1.2.4条<2％HTB/T2331-92...
